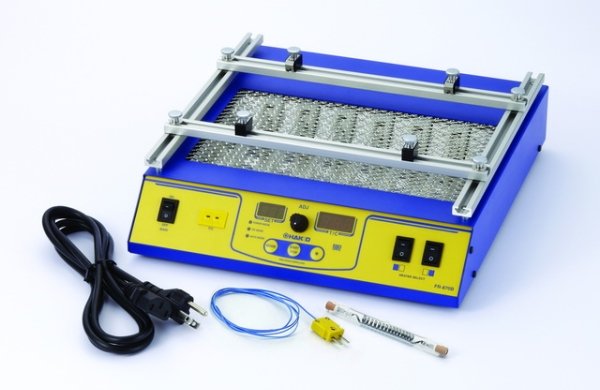

HAKKO FR-870 - настольный нагреватель плат, разработанный для предварительного
разогрева печатных плат, чтобы облегчить процесс пайки и демонтажа компонентов.
Рекомендуется для работы с платами большой массы, требующими большого количества
тепла, которое при пайке отдается паяльником или горячим воздухом от термовоздушной
станции. Это устройство особенно полезно при пайке бессвинцовыми припоями.
Устройство может работать в трех режимах: ручном, под управлением датчиком-
термопарой (T/C) и автоматическом.
Ручной режим позволяет пользователю устанавливать выходные параметры устройства
вручную. При работе в этом режиме выходная мощность устройства не управляется
датчиком.
Термопара может быть использована для проверки фактической температуры платы.
Режим T/C позволяет пользователю устанавливать желаемую температуру (50 - 200 °С),
используя для управления температурой обратную связь и снимая сигнал с термопары.
Термопара должна быть закреплена на плате и подключена к устройству. При работе в
этом режиме устройство будет прикладывать 100% мощности, пока температура платы не
станет на 10 °С ниже установленной температуры. Затем устройство переходит в режим
регулировки мощности нагревателя, чтобы плавно подойти к требуемой температуре.
В автоматическом режиме нагреватель позволяет использовать предустановленные
температурные профили, при помощи которых осуществляется пошаговый способ нагрева
(не более трех шагов). Это обеспечивает печатным платам медленный и равномерный
прогрев, что позволяет наиболее эффективно передавать плате всю тепловую энергию и
избежать более высоких заданных температур, возникающих при использовании других
недостаточно эффективных нагревателей.
| Размер платы | 190 x 80 мм |
| Площадь нагрева | 248 x 140 мм |
| Мощность нагревателя | 460 Вт |
| Тип нагревателя | 6 галогеновых ламп-нагревателей |
| Регулировка | Промышленный микропроцессор |
| Термопара | типа К |
| Питание | 200 – 240 В, 6 А |
| Габариты | 290 x 380 x 100 мм |
| Вес | 3,4 кг |
