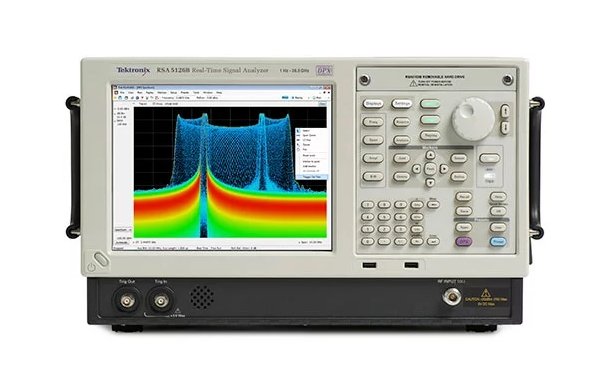

Tektronix RSA5106A анализатор спектра реального времени

Артикул: 1-2243

• Диапазон частот от 1 Гц до 6,2 ГГц
• Полоса захвата реального времени 25 МГц (стандарт.)
                                                        40 МГц (опция 40)
                                                        85 МГц (опция 85)
• Память 1 ГБ (4 ГБ, опция 53)
• Скорость захвата до 292 000 спектров/с
• Минимальная длительность сигнала для 100% вероятности обнаружения до 5,8 мкс (опц)
• Средний уровень отображаемых шумов –154 дБм/Гц при 2 ГГц и –150 дБм/Гц при 10 кГц





Применение
• Проектирование и отладка ВЧ компонентов, модулей и систем всех типов
• Управление частотным ресурсом – сокращение времени перехвата и идентификации известных и неизвестных сигналов
• Наземная и спутниковая радиосвязь – анализ поведения новых сложных устройств
• Диагностика электромагнитных помех – достоверные результаты предварительной проверки электромагнитной совместимости разрабатываемых устройств
• Радиолокация и радиоэлектронное противодействие – полный анализ сигналов со скачкообразной перестройкой частоты и импульсных сигналов всех типов


Технические характеристики
Диапазон частот от 1 Гц до 6,2 ГГц
Полоса захвата реального времени 25 МГц (стандарт.)
40 МГц (опция 40)
85 МГц (опция 85)
Память 1 ГБ (4 ГБ, опция 53)
Скорость захвата до 292 000 спектров/с
Минимальная длительность сигнала для 100%
вероятности обнаружения
до 5,8 мкс (опц)
Средний уровень отображаемых шумов –154 дБм/Гц при 2 ГГц и –150 дБм/Гц при 10 кГц

Комплект поставки: краткое руководство по вводу в эксплуатацию (печатное), руководство по применению (печатное), распечатываемый файл контекстной справки, руководство программиста (на компакт-диске), кабель питания, адаптер BNC-N, клавиатура USB, мышь USB, передняя крышка.



Возможности и преимущества
Анализаторы спектра реального времени серии RSA5000 с полосой пропускания 3,0 и 6,2 ГГц
 Уникальные возможности анализа спектра для среднего ценового диапазона
– Точка пересечения по интермодуляционным составляющим 3-го порядка +17 дБм на частоте 2 ГГц
– Абсолютная погрешность амплитуды ±0,5 дБ в диапазоне до 3 ГГц
– Фазовый шум –109 dBc/Гц при частоте несущей 1 ГГц и –134 dBc/Гц при частоте несущей 10 МГц (отстройка 10 кГц)
– Средний уровень отображаемых шумов –154 дБм/Гц при 2 ГГц и –150 дБм/Гц при 10 кГц
– Быстрое свипирование с высокой разрешающей способностью и малым шумом: свипирование в диапазоне 1 ГГц с разрешением 10 кГц менее чем за 1 секунду
Ускоренная диагностика ошибок и уверенность в результатах измерений за счет цифровой обработки сигнала в реальном времени
– До 292 000 спектрограмм в секунду, 50 000 форм сигнала в секунду во временной области (с нулевой полосой обзора)
– Технология отображения спектра DPX предоставляет уникальные возможности обнаружения сигнала во всем диапазоне частот
• Точный запуск в момент возникновения проблемы
– Запуск DPX Density по отдельным событиям длительностью от 5,8 мкс в частотной области и выделение непериодических помех на фоне непрерывных сигналов
– Расширенный запуск по интервалу, рантам и перескокам частоты для сложных сигналов длительностью от 20 нс
• Захват самых широкополосных сигналов с большим динамическим диапазоном
– Полоса захвата 25, 40 или 85 МГц
– Время захвата более 7 секунд в полосе 85 МГц
• Больше функций анализа, чем в обычном приборе
– Измерение таких параметров, как мощность в канале, коэффициент утечки мощности в соседний канал (ACLR), комплементарная интегральная функция распределения (CCDF), занимаемая полоса частот, излучаемая полоса частот, поиск выбросов, детекторы электромагнитных помех
– Построение зависимости амплитуды, частоты и фазы от времени, спектра DPX и спектрограмм
– Коррелированное отображение в нескольких областях
• Дополнительные возможности повышают ценность прибора
– Расширенные режимы DPX, включая свипирующий DPX, DPX с нулевой полосой обзора с измерением амплитуды, частоты или фазы в реальном времени
– Расширенный запуск: DPX Density, по интервалу, по ранту, по частотному скачку и частотной маске
– Измерение фазового шума и джиттера
– Автоматическое измерение времени установки частоты и фазы
– Более 20 измерений импульсных сигналов, включая длительность фронта, длительность импульса, фазовый сдвиг между импульсами, импульсную характеристику
– Общий анализ более 20 видов модуляции
– Гибкий анализ OFDM для стандартов 802.11a/g/j и WiMax 802.16-2004

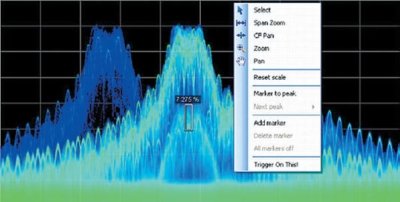

Революционная технология отображения спектра DPX® позволяет точно регистрировать переходные процессы, помогая обнаруживать нестабильности, глитчи и помехи. На данной спектрограмме четко различимы три сигнала. Два сигнала высокого уровня с разной частотой появления выделены светло-синим и темно-синим цветом, а ниже центрального сигнала виден еще третий сигнал. Запуск по спектральной плотности «DPXdensity» позволяет захватывать сигналы для анализа только при наличии этого третьего сигнала. В данном случае активирован режим Trigger On This™, при этом автоматически открылось окно измерения плотности, показывающее измеренную плотность сигнала 7,275%. Любая плотность сигнала, превышающая измеренное значение, будет вызывать подачу сигнала запуска.

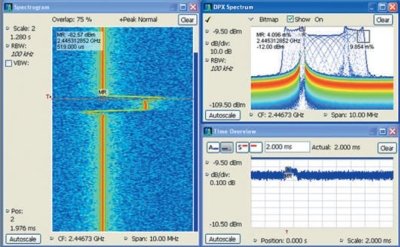

Запуск и захват: функция запуска DPX Density™ контролирует изменения в частотной области и заносит в память все нарушения. Спектрограмма (левая панель) показывает изменение амплитуды и частоты во времени. При выборе на спектрограмме момента времени, соответствующего срабатыванию запуска DPX Density™, представление в частотной области (правая панель) автоматически обновляется и показывает детальный спектр, соответствующий именно этому моменту.

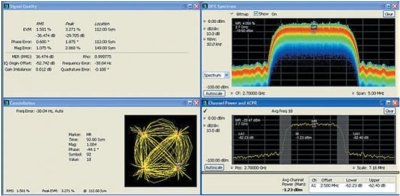

Коррелированные по времени представления в нескольких областях позволяют по-новому взглянуть на проблемы, что невозможно сделать с помощью обычного анализатора. В данном случае в ходе одного захвата отображается ACLR и качество модуляции, в сочетании с непрерывным мониторингом спектра DPX®.

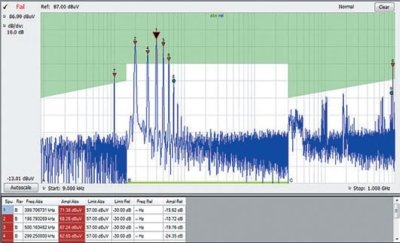

Поиск паразитных сигналов – можно определить до 20 несвязных частотных областей со своим разрешением по частоте, видеополосой, детектором (пиковым, усредняющим и квазипиковым) и граничными значениями для каждой области. Результаты измерений можно экспортировать во внешние приложения в формате CSV с числом зарегистрированных отклонений до 999. Результирующий спектр доступен в линейном или логарифмическом масштабе.

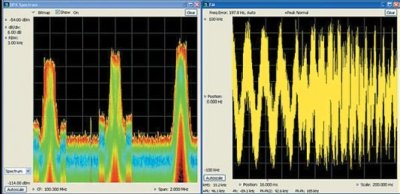

Одновременный мониторинг звука и измерение модуляции может превратить контроль спектра в простую и быстро решаемую задачу. На данной иллюстрации дисплей DPX показывает живой спектр интересующего сигнала и одновременно воспроизводится демодулированный звук на встроенном динамике прибора. В правой части экрана отображается измеренная девиация ЧМ для того же сигнала.

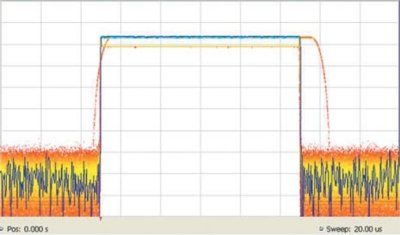

Режим DPX с нулевой полосой обзора позволяет в реальном времени анализировать зависимость амплитуды, фазы или частоты от времени. Обработка выполняется со скоростью до 50 000 осциллограмм в секунду. DPX с нулевой полосой обзора гарантирует мгновенное обнаружение всех аномалий во временной области, сокращая время поиска неисправностей. На рисунке отчетливо видны три импульса, захваченные в процессе регистрации зависимости амплитуды от времени с нулевой полосой обзора. Два из них появляются лишь раз за 10 000 импульсов, но все они отображены с помощью технологии DPX.

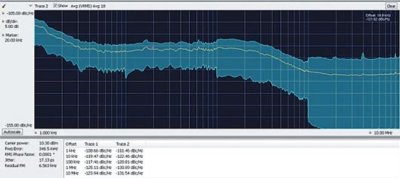

   Измерения фазового шума и джиттера (опция 11) анализатором серии RSA5000 могут сократить затраты, позволяя обойтись без отдельного тестера фазового шума. Чрезвычайно низкий фазовый шум во всем рабочем диапазоне создает достаточный запас для многих приложений. На этом рисунке показано измерение фазового шума несущей 13 МГц с уровнем –119 dBc/Гц при отстройке 10 кГц. Собственный фазовый шум прибора на этой частоте <–134 dBc/Гц создает достаточный запас для выполнения измерения.

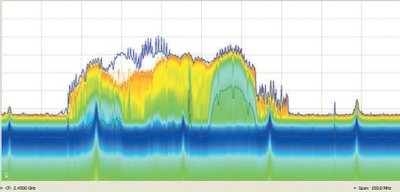

   Расширенные режимы запуска, DPX со свипированием и с нулевой полосой обзора (опция 200) дают превосходные возможности анализа спектра переходных процессов. В данном случае выполняется свипирование спектра шириной 150 МГц в диапазоне ISM. Видно несколько сигналов WLAN, а узкополосные сигналы, отображаемые синей кривой с удержанием пиковых значений, являются тестовыми сигналами Bluetooth. Ниже уровня шумов анализатора на многоцветном дисплее DPX видны сигналы помех.

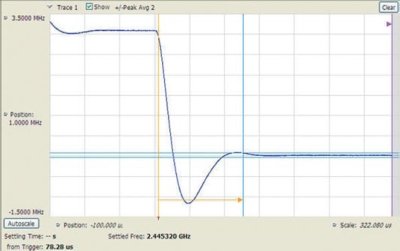

Измерения времени установки (опция 12) выполняются автоматически. Пользователь может выбрать полосу измерения, интервалы допусков, опорную частоту (автоматически или вручную) и установить 3 интервала допуска в зависимости от времени для разбраковки по шаблону «годен/не годен». Время установки можно измерять по внешнему или внутреннему запуску и от последней установленной частоты или фазы. На рисунке показано измерение времени установки генератора со скачкообразной перестройкой частоты по внешнему запуску.



Опции
Опция 50 Встроенный предусилитель 1 МГц – 3 ГГц (5103) или 1 МГц – 6,2 ГГц (5106)
Опция 52 Запуск по частотной маске
Опция 53 Расширение памяти, общая память захвата 4 ГБ
Опция 55 Цифровой выход I и Q
Опция 56*22 Съемный жесткий диск (160 ГБ), несовместим с опциями 57 и 59
Опция 57*22 Привод CD/DVD-RW, несовместим с опцией 56
Опция 59*22 Встроенный жесткий диск (160 ГБ), несовместим с опцией 56 (бесплатная опция)
Опция 11 Измерение фазового шума/джиттера
Опция 12 Измерение времени установки (частота и фаза)
Опция 20 Расширенный анализ сигналов (включая импульсные измерения)
Опция 21 Общий анализ модуляции
Опция 22 Гибкий анализ OFDM
Опция 40 RSA5106A: полоса захвата 40 МГц
Опция 85 RSA5106A: полоса захвата 85 МГц
Опция 403 RSA5103A: полоса захвата 40 МГц
Опция 853 RSA5103A: полоса захвата 85 МГц
Опция 200 Расширенные возможности запуска, DPX со свипированием и DPX с нулевой полосой обзора
Опция 5040 Объединение опции 50 (предусилитель) и опции 40 (полоса захвата 40 МГц). Несовместима с опциями 50 и 40.
Опция 5085 Объединение опции 50 (предусилитель) и опции 85 (полоса захвата 85 МГц). Несовместима с опциями 50 и 85.
RSA56KR Комплект для монтажа в стойку для анализаторов сигнала реального времени RSA5K и RSA6K
*22 Необходима одна из опций – 56 (съемный жесткий диск) или 59 (встроенный жесткий диск). Съемный жесткий диск (опция 56) несовместим с приводом DVD/CD (опция 57) или с встроенным жестким диском (опция 59). Встроенный жесткий диск (опция 59) несовместим со съемным жестким диском (опция 56)
  Принадлежности
 Адаптер пробника для анализатора спектра TPA2A  Поддерживает пробники TekConnect P7225, P7240, P7260, P7330, P7313, P7350, P7350SMA, P7380, P7380SMA
 RSAVu  Программное обеспечение на базе платформы RSA3000 для анализа беспроводных стандартов 3G, WLAN (IEEE802.11a/b/g/n), RFID, демодуляции звука и других измерений
 RSA-IQWIMAX  Поддержка стандарта WiMAX 802.16-2004 и 802.16.e
 RSALTE  Поддержка стандарта 3GPP Редакция 8 LTE
 065-0852-xx  Дополнительный съемный жесткий диск для работы с опцией 56 (Windows 7 и программное обеспечение прибора предустановлены). 065-0852-xx
 016-2026-xx  Чемодан для переноски
 RSA56KR  Комплект для монтажа в стойку
 174-5706-xx  Кабель SMA (вилка) на SMA (вилка) длиной 0,91 м
 131-8508-xx  Переходник SMA розетка на SMA розетка
