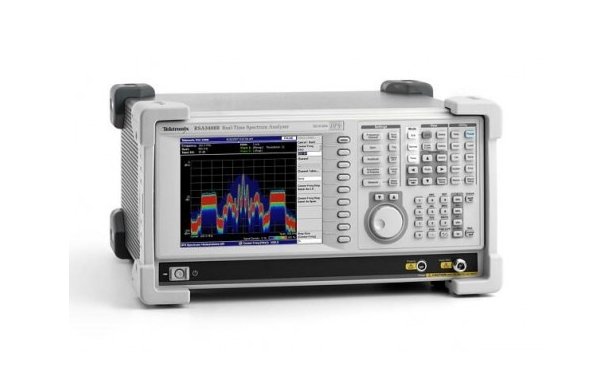

• Отладка радиочастотных компонентов, модулей и систем
|
| Технические характеристики | ||
| Диапазон частот | от 0 Гц до 8 ГГц | |
| Макс. полоса захвата | 36 МГц | |
| Система запуска (стандартная конфигурация) | По уровню, автозапуск, внешний | |
| Система запуска (опционально) | Частотная маска, полоса 36 МГц | |
| Скорость обновления, макс. полоса обзора и мин. длительность сигнала в режиме DPX |
>48 000 спектров/с, 36 МГц 31 мкс |
|
| Память | 64МБ ( 256 МБ опция) | |
| Свободный от паразитных составляющих динамический диапазон в макс. полосе захвата | –73 dBc / 36 МГц | |
| Средний уровень собственных шумов, 1 ГГц | –151 дБм/Гц | |
| Фазовый шум SSB при указанной отстройке на частоте 1 ГГц (типовой) |
10 кГц | –112 dBc/Гц |
| 1 МГц | –135 dBc/Гц | |
| 10 МГц | –140 dBc/Гц | |
| Размер экрана, интерфейс пользователя | Экран 8,4 дюйма, клавиатура, мышь, органы управления на передней панели |
|
| Интерфейсы | GPIB, LAN, USB(2) | |
| Накопители | Внутренний HDD и FDD Дополнительный съемный HDD |
|
| Дополнительные входы IQ | Дифференциальные входы, полоса 40 МГц | |
| Выходы ПЧ | 421 МГц, полоса 40 МГц (стандартная конфигурация) | |
| Полоса дополнительного цифрового выхода I и Q | Полоса до 36 МГц | |
| В комплект поставки входит: | ||
| Руководство пользователя, руководство по программированию (на компакт-диске), кабель питания, адаптер BNC-N, USB клавиатура, USB мышь, передняя крышка. | ||
 |
 |
|
| Революционная технология отображения спектра DPXTM позволяет увидеть процессы, незаметные для других типов анализа. На этом рисунке показан захваченный сигнал со скачкообразной перестройкой частоты под воздействием сильной помехи. | FMT и спектрограмма захваченного сигнала со скачкообразной перестройкой частоты. В правой части экрана отображаются заданные пользователем параметры запуска по частотной маске, а справа – спектрограмма с частотными скачками захваченного сигнала. |
| Обнаружение и представление сложных изменяющихся РЧ сигналов RSA3000B позволяет легко обнаруживать проблемы, незаметные для других анализаторов. Революционная технология отображения спектра DPX выделяет цветом переходные процессы в частотной области, позволяя мгновенно оценить стабильность схемы или отобразить ошибку в момент ее появления. Такими возможностями отображения спектра не обладают анализаторы других производителей. После обнаружения проблемы с помощью DPX, анализатор спектра реального времени (RTSA) можно настроить на запуск по событию в частотной области, запись изменяющегося события и выполнение коррелированного по времени анализа во всех областях. В одном приборе вы получаете функции высококачественного векторного анализатора сигналов, анализатора спектра и уникальные возможности обнаружения, запуска, захвата и анализа, присущие анализатору спектра реального времени. |
| Опции | |
| Опция 02 | Память на 65,5 M выборок, запуск по частотной маске |
| Опция 03 | IQ, дифференциальные входы IQ |
| Опция 05 | Выходы цифрового сигнала IQ (только для моделей RSA3400B) |
| Опция 06 | Съемный жесткий диск 40 ГБ (только для моделей RSA3400B) |
| Опция 10 | Анализ искажений звука |
| Опция 21 | Пакет расширенных измерений (анализ модуляции GP, RFID, источников сигнала) |
| Опция 24 | Анализ GSM/EDGE |
| Опция 25 | Анализ прямых/обратных каналов CDMA 1X |
| Опция 26 | Анализ прямых/обратных каналов 1X EVDO |
| Опция 28 | Анализ TD-SCDMA |
| Опция 29 | Анализ WLAN 802.11a/b/g/n (только для моделей RSA3400B) |
| Опция 30 | Анализ восходящих/нисходящих каналов 3GPP Редакция 99 (W-CDMA) и Редакция 5 (HSDPA) |
| Опция 40 | Анализ восходящих/нисходящих каналов 3GPP Редакция 6 (HSUPA) (необходима опция 30) |
| Прикладное программное обеспечение и принадлежности | |
| RSAVu | ПО автономного анализа для анализаторов спектра реального времени, осциллографов и логических анализаторов. Бесплатную демонстрационную версию можно скачать со страницы https://www.tek.com/spectrum-analyzer. |
| RSALTE | ПО анализа сигналов LTE LitePoint IQsignal™ для анализаторов спектра реального времени Tektronix |
| RSA-IQWIMAX | ПО анализа сигналов WiMAX LitePoint IQsignal™ для анализаторов спектра реального времени Tektronix |
| Дополнительный жесткий диск | Дополнительный съемный жесткий диск 40 ГБ для опции 06. Номер по каталогу 650-5150-хх (только для моделей RSA3400B) |
| Стоечный комплект RSA3KR | Комплект для монтажа в стойку для анализаторов спектра реального времени серии RSA33/34B (устанавливается заказчиком) |
| RTPA2A | Адаптер активных и пассивных пробников TekConnect® |
| Датчики ближнего поля E и H для измерения электромагнитных помех |
Диагностика неисправностей, вызванных ЭМП. Номер по каталогу 119-4146-хх |
 |
 |
|
| В отличие от традиционных векторных анализаторов сигнала, способных оценивать качество модуляции только на центральной частоте, анализаторы серии RSA3000B могут демодулировать сигнал на любой из скачкообразно меняющихся частот с отображением спектрограммы (вверху слева), АЧХ (вверху справа), качества модуляции сигнала (внизу слева) и констеляционной диаграммы (внизу справа). | Для мониторинга изменений спектра в частотной области используется функция запуска по частотной маске (FMT), которая запускает измерения в момент появления кратковременных помех. Спектрограмма (в нижней части экрана) показывает временную взаимосвязь между полезным сигналом и кратковременными сигналами помех, а изображение спектра показывает, что происходит в момент появления сигнала помехи. FMT является важным инструментом, позволяющим отделить известные сигналы от помех. | |
 |
 |
|
| Приборы серии RSA3000B позволяют выполнять автоматические измерения времени установки частоты с помощью встроенного анализатора модуляции. | Спектр аудиосигнала и спектрограмма позволяют разработчикам правильно понять природу искажений, рассмотрев гармонические и негармонические составляющие. На спектрограмме отображаются параметры искажений, рассчитанные для каждого кадра БПФ. | |
 |
 |
|
| Анализаторы серии RSA3000B поддерживают все последние стандарты систем радиочастотной идентификации (RFID), включая ISO 18000-6, ISO 18000-7 и ISO 15693. Они предлагают идеальное решение для тестирования RFID – от тестирования на соответствие стандартам до отладки прототипов в ходе лабораторных испытаний. | Всесторонний анализ импульсных сигналов, используемый при работе с радиолокационными и другими импульсными системами. Автоматически измеряются длительность, частота следования и мощность импульсов, а также другие параметры. |
