Сварочный аппарат для ВОЛС Fitel S123C-A

Портативный сварочный аппарат Fitel S123C-A

  Аппараты серии Fitel S123 имеют компактный дизайн и сверхпрочный корпус со степенью защиты IP-52. Высокая производительность этих сварочных аппаратов делает их незаменимыми в любых областях, где требуется сварка: при монтаже сетей FTTx, LAN, магистральных кабелей или систем дальней связи.
  Аккумуляторная батарея большой емкости позволяет выполнить 70 циклов сварки для аппаратов S123C и S123M4 с одной батареей и 160 циклов сварки с двумя батареями.
  Объединяя в себе портативность, высокую эксплуатационную гибкость и исключительную надежность, сварочный аппарат S123 обеспечивает быстрое и безукоризненное сращивание оптического волокна, непревзойденную мобильность и легкость в применении.

Основные характеристики: • IP-52 - прочная, компактная, переносная конструкция для суровых условий эксплуатации • Быстрая сварка (13 с) с минимальными потерями и быстрый нагрев (25 с) при сварке одиночных волокон*1 • Простой принцип действия с неподвижным V-образным профилем • Сварочный аппарат совместим с разъемом «Splice On» (SOC) Seikoh Giken и Diamond*2 • 70 циклов (сварка + нагрев) с одним аккумулятором*3 • Доступен для всех волокон METRO / LAN / FTTx, включая ультрагибкие волокна (например, EZ-BendTM) • Простота обслуживания - для замены электродов не требуются инструменты, в системе выравнивания нет зеркал • ПО легко обновить через Интернет • Простота замены систем волоконных держателей (универсальный держатель / держатель для волокон / держатель SOC) • ПО для интерфейса ПК позволяет оператору управлять программами сварки и ее результатами • Функция автозапуска печи для защитных манжет • Усовершенствованный графический интерфейс пользователя обеспечивает особенную легкость в применении • Соответствует требованиям RoHS *1 Используя полуавтоматический режим сварки и режим предварительного нагрева. *2 S123M4/8/12 совместим только с разъемом Seikoh Giken с длиной скола 9 мм. *3 Используя полуавтоматический режим сварки и обычный режим нагрева.

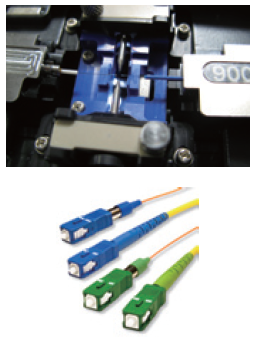

Совместимость с разъемом «Splice On» (SOC)

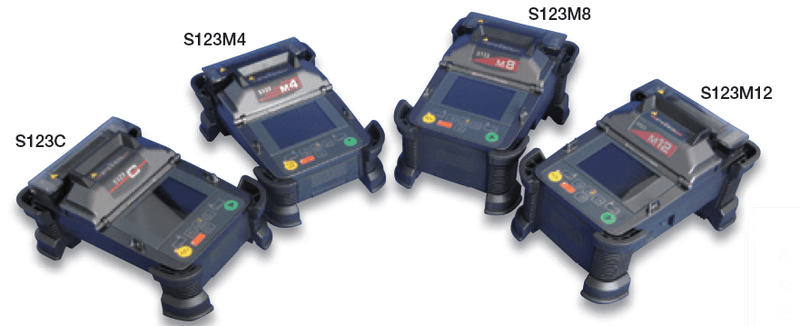

 Линейка изделий:

Модель	Применение
	Сварка одиночных волокон (с мягким кейсом)
	Сварка одиночных волокон (с жестким кейсом)
S123M4-A	Сварка от одиночных волокон до 4-волоконных лент (с мягким кейсом)
S123M4-B	Сварка от одиночных волокон до 4-волоконных лент (с жестким кейсом)
S123M8	Сварка от одиночных волокон до 8-волоконных лент
	Сварка от одиночных волокон до 12-волоконных лент

  Суровые условия эксплуатации:

Аппараты серии S123 выдержали испытания по следующим критериям *4

Противоударные свойства	Водостойкость	Пылезащита
Падения с высоты 76 см под 5 разными углами	Каплезащита соответствует классу IPX2 *5	Пылезащита соответствует классу IP5X *6

*4 Вышеуказанные испытания были проведены в лабораториях компании Furukawa Electric. Мы не гарантируем отсутствие повреждений аппарата в данных условиях.
*5 Класс каплезащиты IPX2 означает, что жидкость, стекающая на аппарат каплями со скоростью 3 мм/мин под 4 различными углами, изменяющимися на 15° через каждые 2,5 минуты, не нарушит функциональности аппарата.
*6 Класс пылезащиты IP5X означает, что воздействие частиц пыли диаметром 0,1 – 25 мкм в течение 8 часов не нарушит функциональности аппарата.

 Технические характеристики:

*7 Первый нагрев после включения питания может длиться дольше, чем обычно.
*8 Число операций сварки и нагрева, которое может выполнить аппарат с полностью заряженной аккумуляторной батареей, при температуре помещения 20 ?C, в полуавтоматическом режиме сварки и обычном режиме нагрева. Это число может варьироваться в зависимости от состояния аккумулятора и условий эксплуатации.

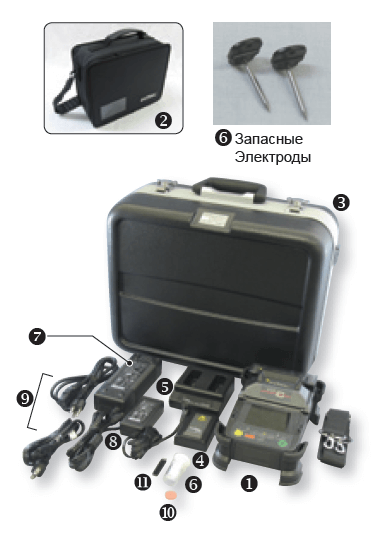

  Стандартная упаковка:

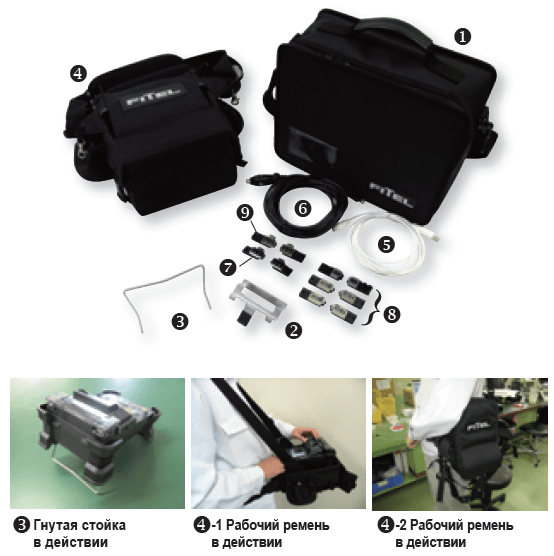

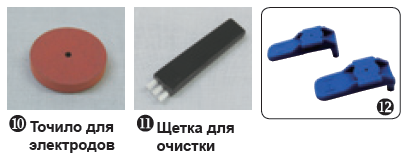

 Дополнительные принадлежности:

Наименование	Номер для заказа	Количество
(1) Мягкий переносной кейс	SCC-01	1
(2) Охлаждающий лоток	CTX-01	1
(3) Гнутая стойка	AGS-01	1
(4) Рабочий ремень	WBT-01	1
(5 )Кабель USB	USB -01	1
(6) Кабель для автомобильного прикуривателя	CDC-01	1
(7) Универсальный держатель 16 мм, длина скола 10 мм, длина скола	S712T-016 S712T-010	1 пара  1 пара
(8) Держатель для волокон для волокон с внешней оболочкой 250 мкм для волокон с внешней оболочкой 500 мкм*10 для волокон с внешней оболочкой 900 мкм Держатель для лент с 2 волокнами Держатель для лент с 4 волокнами Держатель для лент с 8 волокнами Держатель для лент с 12 волокнами Скользящее волокно (левостороннее) Скользящее волокно (правостороннее)*11	S712S-250 S712S-500 S712S-900 S712A-002 S712A-004 S712A-008 S712A-012 S712S-LT-L S712S-LT-R	1 пара  1 пара  1 пара  1 пара  1 пара  1 пара  1 пара  1 пара  1 пара
(9) Держатели SOC <Для наконечника> Разъем FC / SC, Seiko Giken (9 мм) Разъем FC / SC, Seiko Giken (5 мм) Разъем LC, Seiko Giken (9 мм) Разъем LC, Seiko Giken (5 мм) Разъем LC / SC, Diamond E-2000™ / F-3000™ <Для кордного волокна> Кордное волокно Seiko Giken (5 мм) Кордное волокно Seiko Giken (9 мм) Кордное волокно Diamond (скол 5 мм, кордное волокно 1,8~3 мм)*12 <Инструмент> Опора Diamond	S712C-SGS9-L S712C-SGS5-L S712C-SGL9-L S712C-SGL5-L S712C-DM25-L S712C-SGC5-R S712C-SGC9-R S712-LT-R WTX-01	1   1   1   1   1   1   1   1   1
Smart Fuse Программный интерфейс для аппарата	SF-01	1

 *10 Применяется для волокон с диаметром внешней оболочки 400-500 мкм.
*11 Также используется как держатель для кордных волокон Diamond.
*12 Также используется как держатель для скользящих волокон (правосторонний).

Типы выравнивания

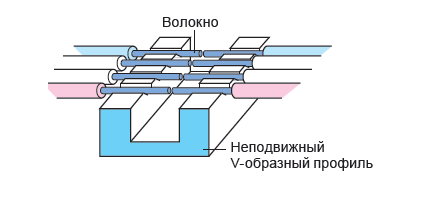

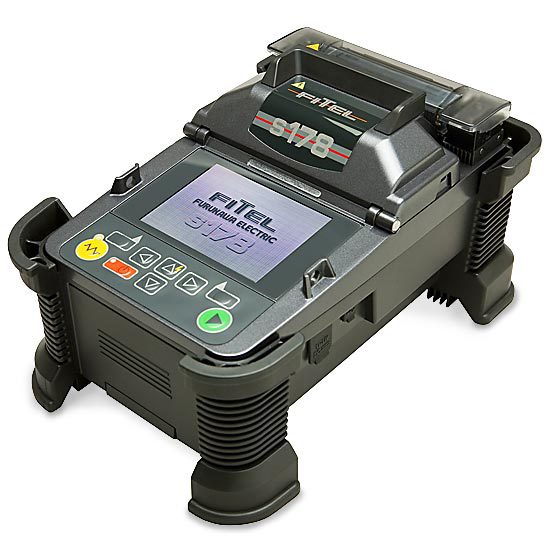

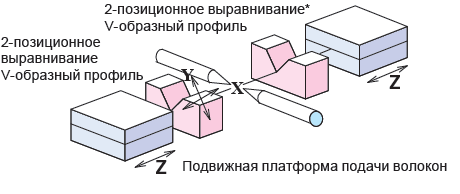

Неподвижный V-образный профиль (S123)	Выравнивание по сердцевине волокон (S178, S183, S184)
