Настольные намоточные станки ряда ERN предназначены для намотки катушек, дросселей и других типов линейных намоток. Характерными чертами станков являются простота обслуживания, высокая точность, спокойный ход и высокая надежность. Цикл намотки управляется микропроцессором, все параметры намотки программируются. Намоточные станки G версии с электронным дисплеем отличаются простым программированием (6 основных кнопок для параметров намотки и 9 кнопок для корректировки настроек) и большой емкостью памяти (15000 шагов в 160 программах). Интегрированные языки – европейские языки и русский. Серводвигатель с адаптивным управлением, используемый для привода шпинделя, обеспечивает отличные динамические параметры, константное значение крутящего момента для всего диапазона скорости намотки и точное позиционирование. Подаватель проволоки имеет самостоятельный шаговый двигатель. Простотой конструкции станка достигается простота ухода. Замена передачи осуществляется вручную. Факультативные принадлежности (отматывающие устройства, бабки, подаватели, педали, стойки и т.д.) поставляются по требованию заказчика.

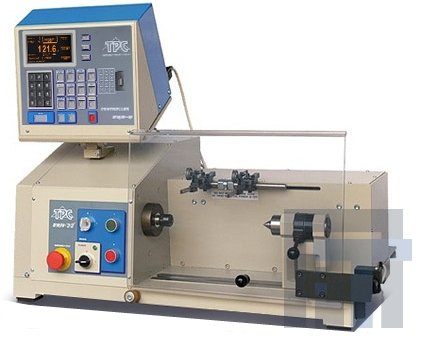

ERN 22G является самой небольшой, но самой быстродействующей моделью, благодаря максимальной скорости 12000 об/мин. Предназначен для намотки тонкой проволоки с диаметром до 1,7 мм.
ERN 32G является универсальной моделью для серийного производства с широким диапазоном возможностей применения для намотки простых или сложных катушек, многосекционных катушек, непараллельных или асимметрических обмоток проволокой с диаметром до 2,5 мм. Версия 32SG отличается увеличенным вдвое крутящим моментом и сниженной скоростью вращения шпинделя, что позволяет увеличить диаметр наматываемой проволоки до 3,0 мм. Питание этой версии производится от трехфазной сети.

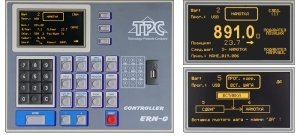

Особенности управления:
• клавиши быстрого доступа
• легко читаемый графический дисплей
• собственное программное обеспечение, не требующее установки операционной системы, быстрый запуск после старта, не требуется антивирусная защита и файерволл
• загрузка ПО с USB-накопителя
• возможность подключения к ПК по интерфейсам RS232, LAN (Ethernet) или bluetooth
• объем памяти на 160 программ, в каждой программе максимум 350 шагов
• специальные функции намотки: стоп-слой, автоматическая корректировка позиции подавателя после старта, ручной режим, трапецеидальная намотка
• корректировка программы: ввод шага, стирание шага, копия шага, глобальное изменение одного параметра
• 4 выхода цифровых данных
• 4 ввода цифровых данных
• 1 аналоговый выход
• выбор языка (EN,DE,FR,SP,SK,PL,TR,RU,BG), имя программы
Основные технические характеристики
| СПЕЦИФИКАЦИЯ | ERN 22G | ERN 32G | ERN 32SG | |
| Диаметр проволоки | мм | 0,02 - 1,7 | 0,02 - 2,5 | 0,02 - 3 |
| Сдвиг подавателя проволоки | мм/об. | 0,008 - 40 | 0,008 - 40 | 0,008 - 40 |
| Ширина намотки | мм | 0,1 - 210 | 0,1 - 300 | 0,1 - 300 |
| Разграничение витков | об. | 0,01 | 0,01 | 0,01 |
| Позиционирование шпинделя | об. | 0,01 | 0,01 | 0,01 |
| Обороты шпинделя | об./мин. | 12000/6000/3000 | 6000/1500/750 | 4000/1000/500 |
| Крутящий момент | Нм | 0,7 / 1,5 / 3 | 1,5 / 6 / 12 | 3 / 12 / 24 |
| Максимальный диаметр намотки | мм | 180 | 250 | 250 |
| Расстояние между крепежными центрами | мм | 250 | 340 | 340 |
| Напряжение питания | В/Гц | 230В. /50-60 Гц. | 230В. /50-60 Гц. | 230В. /50-60 Гц. |
| Размеры | мм | 780 x 420 | 870 x 460 | 870 x 460 |
| Масса | кг | 85 | 120 | 120 |
| Потребляемая мощность | кВт | макс. 2 | макс. 3,5 | макс. 3,5 |
