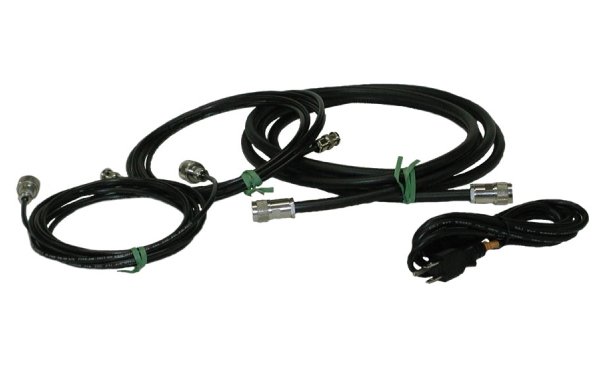

Стандартный РЧ кабель A.H.Systems (до 10 ГГц)

Артикул: 1-352496

  • Используемый диапазон РЧ кабеля: до 10 ГГц
  • Дополнительные втулки для защиты от тока
  • Сверхпрочная конструкция изделия


• Используемый диапазон РЧ кабеля: до 10 ГГц

• Дополнительные втулки для защиты от тока

• Сверхпрочная конструкция изделия

• Гарантия на кабель составляет 3 года

• Кабель в соответствии с ТЗ на заказ



Описание стандартного РЧ кабеля



Радиочастотный кабель стандартного типа используется для частот до 10 ГГц.

Для частот более высоких (до 40 ГГц) используется для антенн ВЧ кабель с низкими потерями.

Выпускаемый A.H.Systems РЧ кабель создан для многофункционального использования практически в любой испытательной лаборатории.

A.H.Systems выпускает несколько моделей стандартного РЧ кабеля: SAC-210, SAC-211, SAC-212, SAC-213.

Данные модели отличаются своими характеристиками по частотному диапазону, максимальной мощности, типам разъемов.

Типичная длина кабеля составляет 3 метра, однако возможно заказать и другую длину.

Но при заказе кабеля нестандартной длины необходимо учесть степень затухания, которую легко рассчитать.



Модели РЧ кабеля до 10 ГГц



Модель Диапазон частот Разъемы Тип кабеля
SAC-210 до 5,0 ГГц BNC (m) - BNC (m) RG-58
SAC-211 до 10,0 ГГц N (m) - N (m) RG-214
SAC-212 до 5,0 ГГц BNC (m) - N (m) RG-58
SAC-213 до 5,0 ГГц N (m) - N (m) RG-58



Типичное затухание, дБ/3 метра



Тип кабеля Диапазон частот 100 МГц 500 МГц 1 ГГц 2 ГГц 5 ГГц 10 ГГц
RG-58 до 5,0 ГГц 0,5 1,6 1,8 3,5 6,0 -
RG-142 до 10,0 ГГц 0,4 0,9 1,4 2,5 3,9 7,0
RG-214 до 10,0 ГГц 0,2 0,6 0,9 1,7 2,7 4,5
RG-223 до 5,0 ГГц 0,5 1,1 1,7 2,8 4,6 -



Максимальная мощность, Вт



Тип кабеля Диапазон частот 100 МГц 500 МГц 1 ГГц 2 ГГц 5 ГГц 10 ГГц
RG-58 до 5,0 ГГц 300 125 80 50 20 -
RG-142 до 10,0 ГГц 1800 750 530 275 175 100
RG-214 до 10,0 ГГц 780 340 200 110 65 40
RG-223 до 5,0 ГГц 480 205 120 70 40 -



Применение стандартного РЧ кабеля до 10 ГГЦ



Наборы антенн A.H.Systems:

• АК-2G (несколько антенн разного типа, 20 Гц - 2 ГГц)

• АК-4G (несколько антенн разного типа, 20 Гц - 4 ГГц)

• АК-7G (несколько антенн разного типа, 20 Гц - 7 ГГц)

• AK-HFR (Набор штыревых антенн, 100 Гц - 30 МГц)

• AK-521F-2 (к-т антенны билогопериодической, 25 МГц - 2 ГГЦ)

• AK-521F-4 (к-т антенны билогопериодической, 25 МГц - 4 ГГЦ)

• AK-521F-7 (к-т антенны билогопериодической, 25 МГц - 7 ГГЦ)

• TDS-535 (набор диполей, 25 МГц - 1000 МГц)

• TDS-535-2 (набор двойной диполей, 25 МГц - 1000 МГц)

• TDS-536 (набор диполей, 50 МГц - 220 МГц, 325 МГц - 1 ГГц)



Биконические антенны A.H.Systems:

• SAS-540 (20 МГц - 330 МГц)

• SAS-542 (20 МГц - 330 МГц)

• SAS-543 (20 МГц - 300 МГц)

• SAS-544 (20 Гц - 18 ГГц)

• SAS-544F (20 Гц - 26,5 ГГц)

• SAS-545 (30 МГц - 1 ГГц)



Билогопериодические антенны A.H.Systems:

• SAS-521-2 (25 МГц - 2 ГГц)

• SAS-521-4 (25 МГц - 4 ГГц)

• SAS-521-7 (25 МГц - 7 ГГц)

• SAS-521F-2 (25 МГц - 2 ГГц)

• SAS-521F-4 (25 МГц - 4 ГГц)

• SAS-521F-7 (25 МГц - 7 ГГц)

• SAS-522-2 (25 МГц - 2 ГГц)

• SAS-522-5 (25 МГц - 5 ГГц)



Вибраторные антенны A.H.Systems:

• SAS-550-1B (9 кГц - 60 МГц)

• SAS-550-2B (100 Гц - 60 МГц)

• SAS-551 (9 кГц - 40 МГц)



Дипольные антенны A.H.Systems:

• FCC-1 (25 МГц - 70 МГц)

• FCC-2 (65 МГц - 180 МГц)

• FCC-3 (170 МГц - 340 МГц)

• FCC-4 (325 МГц - 1000 МГц)

• TV-1 (50 МГц - 220 МГц)

• TV-2 (325 МГц - 1000 МГц)

• SAS-530 (160 МГц - 500 МГц)

• SAS-530H (160 МГц - 500 МГц)



Логопериодические антенны A.H.Systems:

• SAS-510-2 (290 МГц - 2000 МГц)

• SAS-510-4 (290 МГц - 4000 МГц)

• SAS-510-7 (290 МГц - 7000 МГц)

• SAS-512-2 (190 МГц - 2000 МГц)

• SAS-512-4 (190 МГц - 4000 МГц)

• SAS-512-7 (190 МГц - 7000 МГц)

• SAS-512F-2 (190 МГц - 2000 МГц)

• SAS-512F-4 (190 МГц - 4000 МГц)

• SAS-512F-7 (190 МГц - 7000 МГц)

• SAS-515 (120 МГц - 4000 МГц)

• SAS-517 (80 МГц - 4000 МГц)

• SAS-519-4 (650 МГц - 4000 МГц)

• SAS-519-7 (650 МГц - 7000 МГц)



Рамочные антенны A.H.Systems:

• SAS-560 (20 Гц - 2 МГц)

• SAS-561 (20 Гц - 50 кГц)

• SAS-562B (10кГц - 30 МГц)

• SAS-563B (1 кГц - 30 МГц)

• SAS-564 (1 кГц - 30 МГц)



Рупорные антенны A.H.Systems:

• SAS-570 (170 МГц - 3 ГГц)

• SAS-580 (1,12 ГГц - 1,70 ГГц)

• SAS-581 (1,7 ГГц - 2,6 ГГц)

• SAS-582 (2,60 ГГц - 3,95 ГГц)

• SAS-583 (3,95 ГГц - 5,85 ГГц)

• SAS-584 (5,85 ГГц - 8,20 ГГц)



Штыревые антенны A.H.Systems:

• HFR-1 (100 Гц - 100 кГц)

• HFR-2 (20 кГц - 2 МГц)

• HFR-3 (1 МГц - 10 МГц)

• HFR-4 (5 МГц - 30 МГц)



Широкополосные токовые пробники:

• BCP-512 (1 МГц - 1 ГГц)

• BCP-516 (10 кГц - 50 МГц)

• BCP-518 (100 кГц - 500 МГц)

• BCP-610 (20 Гц - 20 МГц)

• BCP-611 (10 кГц - 150 МГц)

• BCP-614 (10 кГц - 300 МГц)

• BCP-619 (100 Гц - 100 МГц)

• BCP-620 (10 кГц - 500 МГц)



Инжекционные токовые пробники:

• ICP-621 (10 кГц - 100 МГц)

• ICP-622 (2 МГц - 500 МГц)

• ICP-623 (5 МГц - 1000 МГц)



Калибраторы пробников:

• CPF-630 (20 Гц - 500 МГц)

• CPF-631 (400 МГц - 1500 МГц)

• CPF-531 (1 МГц - 1 ГГц)
