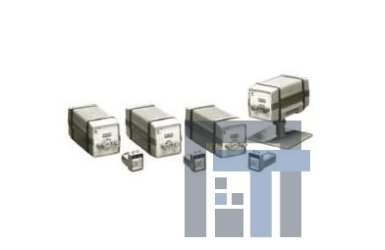

Волноводные смесители серии 11970 представляют смесители на гармониках общего применения. Они используют двухдиодную конструкцию, обеспечивающую равномерную частотную характеристику и малые потери преобразования. Эти смесители не требуют внешнего источника постоянного тока или настроечных шлейфов. Это упрощает работу с ними как в ручном режиме, так и при управлении от компьютера.
Смесители на гармониках серии 11970 выпускаются для шести частотных полос (уровень сигнала гетеродина от 15 до 17 дБм)
| Модель | Диапазон частот, ГГц | Номер гармоники гетеродина | Потери преобразования, дБ | Уровень шума при полосе пропуск. 1кГц, дБ |
Неравномерность АЧХ 1 , дБ |
Уровень компрессии усиления на 1 дБ, дБм |
| 11970K | от 18 до 26,5 | 6+ | 24 | -105 | ±1,9 | -3 |
| 11970A | от 26,5 до 40 | 8+ | 26 | -102 | ±1,9 | -5 |
| 11970Q | от 33 до 50 | 10+ | 28 | -101 | ±1,9 | -7 |
| 11970U | от 40 до 60 | 10+ | 28 | -101 | ±1,9 | -7 |
| 11970V | от 50 до 75 | 14+ | 40 | -92 | ±2,1 | -3 |
| 11970W | от 75 до 110 | 18+ | 47 | -85 | ±3,0 | -1 |
Совместимость
Смесители серии 11970 расширяют диапазон частот анализаторов спектра с высокими характеристиками серии PSA (E4440A/47A/46A/48A), портативных анализаторов спектра серии 8560EC, анализаторов спектра со средним уровнем характеристик серии ESA (E4407B), анализатора спектра 8566B (используемого с усилителем 11975A) и модульной измерительной системы 70000 (используемой с интерфейсными модулями внешнего смесителя 70907A/B).
Гарантированные технические характеристики смесителей серий 11970
Диапазон промежуточных частот (ПЧ): от 0 до 1,3 ГГц
Уровень сигнала гетеродина: от +14 до +16 дБм; +16 дБм оптим.
Погрешность калибровки: ±2 дБ при оптимальном уровне сигнала гетеродина
Типичный КСВ для ВЧ входа: <2,2:1
Источник тока питания: не требуется
Типичное подавление нечётных гармоник: более 20 дБ
Макс. уровень непрерывного сигнала на ВЧ входе: +20 дБм (100 мВт)
Макс. пиковая мощность в импульсе: 24 дБм (250 мВт) при длительности импульса менее 1 мкс (средняя мощность +20 дБм)
Условия окружающей среды: в соответствии с требованиями MIL-T-28800, Type III, Class 3, Style C
Соединители ПЧ / гетеродина: SMA (розетка)
Соединитель TUNE IN (вход настройки): BNC
Диапазон частот гетеродина: от 3 до 6,1 ГГц
