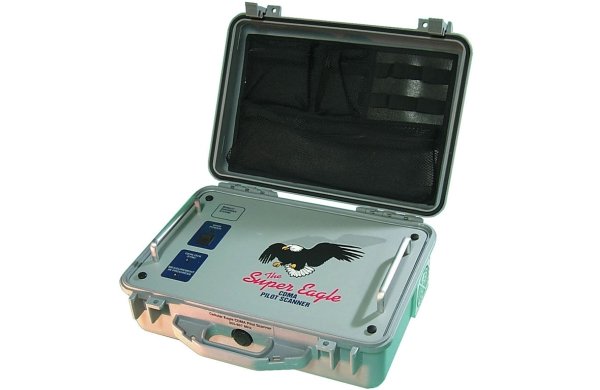

SuperEagle™ - это мобильное устройство высокоскоростного измерения параметров поля, которое проводит комплексное изучение сигнала канала сигнализации CDMA сотового телефона или PCS и передаёт распределение интенсивности. При измерении Ec/Io профили полной мощности (дБм) в CDMA-канале, а также неограниченной мощности (дБм) из каждой базовой станции CDMA, Super Eagle вырабатывает эти корреляции, используя внутреннюю, высокоскоростную параллельную архитектуру в реальном времени. Эти профили отражают распределение интерференции и продуктов многолучевого распространения, а также функцию приведённой мощности и задержку.
Система применяет восьмиканальный встроенный дифференциальный GPS приёмник и систему синхронизаторов видеосигналов для синхронизации показания часов устройства и отслеживания CDMA-сигналов. Super Eagle может быть сконфигурирован для комплексного изучения всех или только заданных базовых станций, включая питание и порог различимости сигнала для сокращения полного сбора данных. Это позволяет пользователю разрабатывать особые критерии для анализа распространения. При идентификации ½ микросхемы (модифицируемой до ¼ микросхемы) Super Eagle может сканировать все 512 базовых станций и соединённые многолучевые распространения из каждой базовой станции. Пользователь также может загрузить список базовых станций, которые должны быть измерены, а также окно поиска для базовых станций, которые определяются как количество микросхем вокруг каждой базовой станции.
Super Eagle отличается в проведении точного анализа распространения CDMA, тестировании передатчика базовой станции и установке пороговой величины передачи. В большей степени параллельная, расширяемая и высокоскоростная архитектура, осуществляющая мультиплексирование с разделением времени и PN-фазы загружаемые DSP позволяют фиксировать внутриканальную помеху в реальном времени, анализ распространения индикации уровня принимаемого сигнала (RSSI).
Не все PN-сканеры одинаковы.
В этом году конкурирующий производитель оборудования поднял планку в новом прайс-листе за систему PN-сканер до 10 000 долларов. Это хорошая новость для Berkeley Varitronics. Более того, с тех пор как увеличилась стоимость у конкурентов, это заставляет заказчиков обратить внимание на по- настоящему функциональные, операционные и технические преимущества устройства Super Eagle Berkeley среди других PN-сканеров; разница в цене не более 30%. Разумным является то, что конкуренция, использованная для повышения цены, подтолкнула заказчика потребовать, чтобы для многоканальных приёмников была включена возможность одновременного использования CDMA-сигналов с PN-сканером для измерений относительных частот (различных каналов ВЧ).
Сканеры Eagle и Super Eagle BVS могут сканировать очень быстро (в течение 27 миллисекунд для всех положений PN-микросхемы с половинной скоростью) и измерять различные PN-каналы без использования дополнительных приёмников. Измерения двойного канала ВЧ передаются и отображаются на порядок быстрее чем дважды в секунду (в четыре раза быстрее чем у конкурентов, где проводятся измерения только одного канала). Исключительная скороcть измерений и быстрый приёмник BVS являются причиной выдающегося свойства.
Наш сканер в четыре (в худшем случае) – в семьдесят пять (в лучшем случае) раз быстрее, чем сканер конкурентов, таким образом, возможны измерения кратной частоты и быстрее, чем PN-сканер конкурентов; без дополнительного оборудования. У нас есть заказчики, которые высоко ценят это свойство, сравнивая локальное распространение в отношении некоторых каналов ВЧ. Он проводит более быстрое, более точное измерение критерия передачи, чем анализ передачи измерений единственного канала ВЧ.
BVS полагает, что быстрый PN- сканер необходим для фиксации и регистрации быстрых пропаданий CDMA-сигналов корреляционной (предпочтительный сигнал без помех и шума) CDMA-мощности. Конкуренты могут передать о всех 512 PN-точках мощности в течение 2 секунд. Super Eagle может передать о мощности менее чем за 27 миллисекунд. Другими словами, Super Eagle “делает моментальный снимок” всех базовых станций вместо того, чтобы проводить длительный тест-драйв. Это делает Super Eagle точным конструкторским инструментом, а не просто «программой проверки сигналов в режиме реального времени для технического специалиста». Конструкторы ВЧ хотят, чтобы это был лучший инструмент для точных измерений, а не качественные данные телефонной трубки.
СВОЙСТВА
- 2-битовые измерения ВЧ при помощи только одного приёмника
- полный RSSI-анализ
- измеряет Ec/Io на всех 32,768 PN-смещениях с разрешением ½ чипа за 27 мс
- повышенная чувствительность Ec/Io (до 9 дБ через стандартный Eagle)
- расширенный диапазон рабочих температур (0 – 50° С)
- супер низкий шум с лицевой стороны (МШУ N.F.=1.6 дБ)
- в 8 раз корреляционное оборудование эффективнее стандартного Eagle (2048 параллельных корреляторов)
- усиленная стабильность частоты синхронизатора видеосигналов GPS (±25 миллиардных долей)
- представляет корреляцию 2048 чипов во времени на одной микросхеме (814 нc)
- точность ±1.5 дБ на измерениях абсолютной силы Ec/Io
- моделирование канала и анализ многолучевого замирания
- идентифицирует полученные базовые станции, относящиеся к GPS синхронизации времени
- обеспечивает показ в режиме реального времени базовых станций или многоканальных компонентов
- выходные данные импортирует во все известные приложения последующей обработки
- накапливает данные на 4 отдельных несущих одновременно
- улучшенное соединение исходной информации
- регистрирует до 8 различных файлов с данными одновременно
- двухмерные строки для лучшей наглядности
ВЧ СПЕЦИФИКАЦИИ:
|
Диапазон частот:
Точность частоты
Ширина полосы ПЧ
Старение TXCO
|
1930-1990 МГц PCS (спектры А - F)
868-897 МГц EAMPs (сотовый с направлением вперед)
±25 ппб (0° C - 50° C)
1.25 МГц
±1.0 ппм/год
|
|
АМПЛИТУДА:
Точность
Коэффициент шума МШУ
Коэффициент шума приёмника
Точка компрессии1 дБ
Падение чувствительности соседнего канала
|
±1.0 дБ (20° - 30° С)
±2.0 дБ (0° - 50° С)
< 1.5 дБ
< 7.5 дБ
- 10 дБм
- 20 дБм
|
|
ЧУВСТВИТЕЛЬНОСТЬ:
Чувствительность ввода данных антенны
Максимально безопасный ввод данных
|
> -90 дБм
+ 10 дБм
|
|
CDMA- ОБРАБОТКА:
Генерация PN
Минимальное Ec/Io
Длина корреляции
Минимальное обнаруживаемое Ec/Io
Обновления первичных измерений базовых станций
Величина одного обновления базовой станции (64 микросхемы)
Величина одновременного обычного и одного обновления
Точность выбора времени абсолютного измерения
Идентификация базовой станции
PN-разрешение в одиночной волне
Размеры
|
Последовательности I и Q стандарта IS- 95
- 20 дБ
1024 для I и Q PN
- 20 дБ (Ec/Io)
6 измерений в секунду
37.5 измерений в секунду
6 измерений в секунду
Прикреплена к GPS-времени
Абсолютная (не относительная)
1 чип (820 нс)
45,70 х 39,37 х 17,78 см
|
|
РАЗЪЁМЫ:
ПК
GPS
Питание
ввод ВЧ
|
RS-232 (DB 9) "m" (9кБ – 115 кБ)
SMA "f"
12 В @ 4 А 4 pin разъём- розетка
50 ом, N-тип, "f"
|
|
РАЗЪЁМЫ:
Диапазон рабочих температур
Интервал температуры хранения
Размеры
Вес
Питание
|
0° С - 50° С
- 40° С - 70° С
45,70 х 39,37 х 17,78 см
9,980 кг
11 – 24 Б (1 А, 10 Вт максимум)
|
ЧАСТОТЫ
- PCS
- Корейский PCS
- Сотовый
- ISM диапазоны
