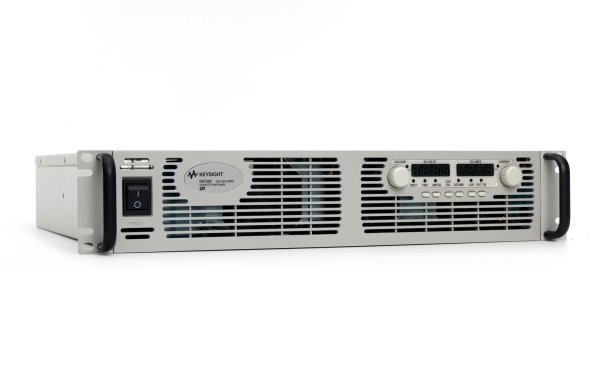

Системный источник питания постоянного тока Agilent Technologies N8761A

Артикул: 1-10077

• Макс. выходное напряжение: 300 В
• Макс. выходной ток: 17 А
• Макс. выходная мощность: 5100 Вт

• 21 модель: выходная мощность 3300 Вт и 5000 Вт
• Выход постоянного тока: до 600 В или до 400 А
• Компактный корпус высотой 2 U (8,80 см)
• Встроенные средства измерения напряжения и тока
• Полная защита от перенапряжения и перегрузки по току
• Универсальный вход сети питания: от 85 до 265 В переменного тока
• Интерфейсы локальной сети (LAN), USB и GPIB в стандартной комплектации
• Полностью совместим с классом С стандарта LXI

Системные источники питания постоянного тока серии Agilent N8700 обладают удачным сочетанием технических и ценовых характеристик и выполнены в компактном корпусе высотой 2U (8,80 см). Данное семейство приемлемых по цене программируемых источников питания постоянного тока с одним выходом и выходной мощностью 3300 Вт или 5000 Вт состоит из 21 модели, которые предназначены для решения несложных задач, использующих сигналы постоянного тока.
Эти источники питания обеспечивают стабильные выходные параметры и имеют встроенные средства измерения напряжения и тока. Максимальные значения выходного напряжения находятся в диапазоне от 8 В до 600 В, а тока  от 5,5 А до 400 А.
Эти экономичные источники питания включают целый набор системных функций, в том числе стандартные интерфейсы вводавывода, которые облегчают и ускоряют разработку испытательных систем, используемых на этапах НИОКР, аттестационных испытаний и производства, для аэрокосмической, оборонной, автомобильной, электронной и других отраслей промышленности.

 Компактный корпус с высокой плотностью компоновки

Источники питания серии N8700 конструктивно выполнены в компактном корпусе высотой 2 U (8,80 см) и шириной 19 дюймов (482,6 мм) и обеспечивают до 5200 Вт выходной мощности. Вентиляторы расположены спереди, сзади и сбоку (а не снизу и сверху), что позволяет устанавливать источники питания непосредственно друг на друге. Это значительно экономит внутристоечное пространство.

 Простое управление с передней панели

Пользователь может быстро и легко управлять источником питания с помощью вращающихся ручек и клавиш. Используя эти органы управления передней панели, пользователь может выполнить грубую или точную настройку уровня выходного напряжения или тока, установки схем защиты, а также задать нужное состояние при включении питания (последние установки, запомненные в памяти, либо заводские установки по умолчанию). Значения выходного напряжения и тока одновременно отображаются на дисплее, а светодиодные индикаторы отображают состояние и режимы работы источника питания. Пользователь может заблокировать органы управления передней панели для защиты от случайного изменения установок блока питания.

 Расширенная защита испытуемого устройства

С целью предохранения испытуемого устройства от повреждения источники питания серии N8700 обеспечивают защиту от перегрева, перегрузки по току и перенапряжения (OVP), чтобы отключить выход источника питания, когда возникнет одна из этих аварийных ситуаций. Кроме того, они могут обеспечить защиту от пониженного напряжения (UVL), которая препятствует настройке выходного напряжения ниже определенного лимита. Совместное использование функций UVL и OVP позволяет пользователю создать окно защиты для чувствительных схем.

 Более простое подключение к системе

Источники питания серии N8700 в стандартной комплектации поставляются с интерфейсами GPIB, Ethernet/LAN и USB 2.0, предоставляя пользователю свободу выбора используемого интерфейса вводавывода как на этапе разработки системы, так и в будущем. Источники питания серии N8700 полностью соответствуют классу С стандарта LXI.

 Дистанционный доступ и управление

Встроенный Webсервер обеспечивает дистанционный доступ и управление прибором с помощью стандартного браузера Microsoft® Internet Explorer или Mozilla Firefox®. Эти средства управления выходят за рамки требований стандарта LXI, позволяя пользователю контролировать и управлять прибором из любого места. Используя Web-браузер, пользователь может дистанционно настраивать и контролировать источник питания серии N8700 и работать с ним.

 Упрощение системной интеграции и конфигурирования

Для облегчения разработки систем источники питания серии N8700 поставляются в стандартной комплектации с драйверами IVI-COM. Они поддерживают также язык SCPI (Standard Commands for Programmable Instruments).

 Гибкие конфигурации: возможность параллельного и последовательного соединения источников питания

Если необходимо получить большую выходную мощность, можно соединить параллельно до четырех идентичных (одной и той же модели) источников питания серии N8700. Два идентичных (одной и той же модели) источника питания можно соединить последовательно для получения более высокого выходного напряжения.

 Аналоговое программирование и управление

Выходное напряжение и ток можно запрограммировать от нуля до значения полной шкалы либо подачей аналогового напряжения от 0 до 5 В или от 0 до 10 В, либо с помощью резистора с изменяемым сопротивлением от 0 до 5 кОм или от 0 до 10 кОм.

 Гибкие опции входного напряжения сети питания переменного тока

Модели серии N8700 предлагают гибкие опции входного напряжения сети питания переменного тока. Каждую модель серии N8700 можно приобрести с опцией для подключения к 3-фазной сети переменного тока напряжением 208 В или 400 В. Модели с выходной мощностью 3300 Вт имеют дополнительную опцию для подключения к однофазной сети переменного тока напряжением 230 В. Пользователь может выбрать одну из этих опций, которая лучше всего соответствует условиям его работы. Также обеспечивается коррекция коэффициента мощности при переключении с одного стандартного напряжения сети питания на другое.

 Монтаж в стойку

Передние ушки для крепления к стойке и задние держатели содержит каждый источник питания в стандартной комплектации. Кроме того, можно заказать комплект направляющих N5740A, который упрощает установку в стойку, обеспечивая все необходимые средства крепежа для монтажа одного источника питания серии N8700 в стоечном пространстве высотой всего 2U.

 Дополнительные характеристики

Аналоговое программирование и управление
Программирование Vout напряжением от 0 до 100%, от 0 до 5 В или от 0 до 10 В (по выбору), погрешность и линейность: ±0,5% от номинального значения Vout.
Программирование Iout напряжением от 0 до 100%, от 0 до 5 В или от 0 до 10 В (по выбору), погрешность и линейность: ±1% от номинального значения Iout.
Программирование Vout резистором от 0 до 100%, от 0 до 5 кОм/10 кОм (по выбору), погрешность и линейность: ±1% от номинального значения Vout.
Программирование Iout резистором от 0 до 100%, от 0 до 5 кОм/10 кОм (по выбору), погрешность и линейность: ±1,5% от номинального значения Iout.
Последовательное и параллельное соединение выходов
Параллельное соединение В режиме master/slave (главный/подчиненный) можно соединить до 4 идентичных (одной и той же модели) источников питания.
Последовательное соединение Можно последовательно соединить 2 идентичных (одной и той же модели) источника питания
Запоминаемые/вызываемые состояния
Энергозависимая память 16 ячеек
Возможности интерфейсов
GPIB Cовместим со стандартами SCPI - 1993, IEEE 488.2
Соответствие стандарту LXI Соответствует классу С (применимо только к приборам с меткой LXI на передней панели)
USB 2.0 Требуются библиотеки вводавывода Agilent I/O Library, версия M.01.01 и выше или 14.0 и выше
10/100 LAN Требуются библиотеки вводавывода Agilent I/O Library, версия L.01.01 и выше или 14.0 и выше
Условия окружающей среды
Условия эксплуатации Внутри помещений, категория установки II (для входа переменного тока), степень загрязнения 2.
Рабочие условия
Диапазон температур от 0 °C до 40 °C при полной нагрузке
Относит. влажность от 30 до 90%(без конденсации)
Условия хранения
Диапазон температур от минус 20 °C до 70 °C;
Относит. влажность от 10 до 95%(без конденсации)
Высота над уровнем моря до 3000 метров;
выше 2000 метров выходной ток уменьшается на 2%/100 м;
выше 2000 метров максимальную температуру окружающей среды следует снижать на 1 °C/100 м
Встроенный Webсервер требует Web-браузер Internet Explorer 5+ или Netscape 6.2+
Габаритные размеры 88 мм х 422,8 мм х 432,8 мм (без соединителей и ручек)
Масса модели 3300 Вт: 13 кг; модели 5000 Вт: 16 кг
Соответствие требованиям нормативных документов
ЭМС Соответствует требованиям по ЭМС европейской директивы 89/336/ЕЕС для контрольноизмерительного оборудования класса А.
Соответствует требованиям австралийского стандарта и и имеет знак сертификации СTick.
Соответствует требованиям канадского стандарта ICES001.
Техника безопасности Соответствует требованиям европейской директивы на низковольтное оборудование 73/23/EEC
Соответствует нормативным требованиям американских и канадских стандартов по технике безопасности.
Любой светодиод, используемый в данном изделии, относится к классу 1 по стандарту IEC 825-1.
Уведомление по акустическому шуму
  (соответствует требованиям директивы German Sound Emission Directive от 18 января 1991 по уровню акустического излучения): звуковое давление Lp
Изоляция выходных клемм
Источники питания с выходным напряжением от 6 до 60 В На выходных клеммах не должно быть напряжения больше ±60 В постоянного тока относительно других клемм или заземления.
Источники питания с выходным напряжением от 80 до 600 В На положительных выходных клеммах не должно быть напряжения больше ±600 В постоянного тока В относительно других клемм или заземления. На отрицательных выходных клеммах не должно быть напряжения больше ±400 В постоянного тока относительно других клемм или заземления.
Вход сети питания переменного тока
Номинальное входное напряжение 1-фазная сеть переменного тока напряжением 230 В (только для моделей серии 3300 Вт):
от 190 до 240 В переменного тока, 50/60 Гц;
3-фазная сеть переменного тока напряжением 208 В:
от 190 до 240 В переменного тока, 50/60 Гц;
3-фазная сеть переменного тока напряжением 400 В:
от 380 до 415 В переменного тока, 50/60 Гц
Ток, потребляемый от сети питания 1-фазная сеть переменного тока напряжением 230 В (только для моделей серии 3300 Вт):
от 23 до 24 А (макс.) при нагрузке 100%;
3-фазная сеть переменного тока напряжением 208 В,
модели 3300 Вт: от 13,6 до 14,5 A (макс.) при нагрузке 100%,
модели 5000 Вт: от 21 до 22 А (макс.) при нагрузке 100%
3-фазная сеть переменного тока напряжением 400 В,
модели 3300 Вт: от 6,8 до 7,2 A (макс.) при нагрузке 100%,
модели 5000 Вт: от 10,5 до 12 А (макс.) при нагрузке 100%
Диапазон входного напряжения 1-фазная сеть переменного тока напряжением 230 В (только для моделей серии 3300 Вт):
от 170 до 265 В переменного тока, от 47 до 63 Гц;
3-фазная сеть переменного тока напряжением 208 В, от 170 до 265 В переменного тока, от 47 до 63 Гц;
3-фазная сеть переменного тока напряжением 400 В, от 342 до 460 В переменного тока, от 47 до 63 Гц
Мощность, потребляемая от сети питания модели 3300 Вт: 4000 ВА
модели 5000 Вт: 5800 ВА
Коэффициент мощности 1-фазная сеть переменного тока напряжением 230 В (только для моделей серии 3300 Вт):
0,99 при номинальном входном напряжении и номинальной выходной мощности;
3-фазная сеть переменного тока напряжением 208 В/400 В:
модели 3300 Вт: 0,95 при номинальном входном напряжении и номинальной выходной мощности,
модели 5000 Вт: 0,95 при номинальном входном напряжении и номинальной выходной мощности
Коэффициент полезного действия модели 3300 Вт: от 82% до 88%,
модели 5000 Вт: от 83% до 88%
Пусковой ток 1фазная сеть переменного тока напряжением 230 В (только для моделей серии 3300 Вт): 3фазная сеть переменного тока напряжением 208 В: 3фазная сеть переменного тока напряжением 400 В:

 Системные источники питания постоянного тока серии N8700

  Макс. выходное напряжение Макс. выходной ток Макс. выходная мощность Серия
N8731A 8 В 400 А 3200  Вт 3300 Вт
N8732A 10 В 330 А 3300  Вт 3300 Вт
N8733A 15 В 220 А 3300  Вт 3000 Вт
N8734A 20 В 165 А 3300  Вт 3300 Вт
N8735A 30 В 110 А 3300  Вт 3300 Вт
N8736A 40 В 85 А 3400  Вт 3300 Вт
N8737A 60 В 55 А 3300  Вт 3300 Вт
N8738A 80 В 42 А 3360  Вт 3300 Вт
N8739A 100 В 33 А 3300  Вт 3300 Вт
N8740A

150 В

22 А 3300  Вт 3300 Вт
N8741A 300 В 11 А 3300  Вт 3300 Вт
N8742A 600 В 5,5 А 3300  Вт 3300 Вт
N8754A 20 В 250 А 5000  Вт 5000 Вт
N8755A 30 В 170 А 5100  Вт 5000 Вт
N8756A 40 В 125 А 5000  Вт 5000 Вт
N8757A 60 В 85 А 5100  Вт 5000 Вт
N8758A 80 В 65 А 5200  Вт 5000 Вт
N8759A 100 В 50 А 5000  Вт 5000 Вт
N8760A 150 В 34 А 5100  Вт 5000 Вт
N8761A 300 В 17 А 5100  Вт 5000 Вт
N8762A 600 В 8,5 А 5100  Вт 5000 Вт

 Опции источников питания

N8700-208 Подключение к 3-фазной сети переменного тока напряжением от 190 до 240 В, 50/60 Гц (использовать с опцией сетевого шнура 861)
N8700-400 Подключение к 3-фазной сети переменного тока напряжением от 380 до 415 В, 50/60 Гц (использовать с опцией сетевого шнура 862)
N8700-230 Подключение к 1-фазной сети переменного тока напряжением от 190 до 240 В, 50/60 Гц (использовать с опцией сетевого шнура 831 или 832) Доступно только для моделей серии 3300 Вт

 Опции сетевых шнуров

N8700-861 Сетевой шнур без штепсельной вилки для подключения к 3-фазной сети переменного тока напряжением 208 В (опция источника питания 208)
N8700-862 Сетевой шнур без штепсельной вилки для подключения к 3-фазной сети переменного тока напряжением 400 В (опция источника питания 400)
N8700-831 Сетевой шнур без штепсельной вилки для подключения к 1-фазной сети переменного тока напряжением 230 В (опция источника питания 230) Доступно только для моделей серии 3300 Вт
N8700-832 Сетевой шнур без штепсельной вилки для подключения к 1-фазной сети переменного тока напряжением 230 В, соответствует гармонизированным стандартам, для использования в Европе (опция источника питания 230) Доступно только для моделей серии 3300 Вт

 Принадлежности

N5740A Комплект направляющих для установки в стойку (требуется для установки в стойку; стандартный комплект деталей для установки в стойку, соответствующий стандарту System 11, не подходит).
