• Исключительно быстрый поиск и высокое разрешение в широкой полосе частот
• Ускоренное обнаружение и идентификация неизвестных коротких по длительности сигналов беспроводной связи с помощью оптимизированных программных средств
• Упрощение автоматизации за счет использования гибкой системы предупреждающих сигналов и планирования задач

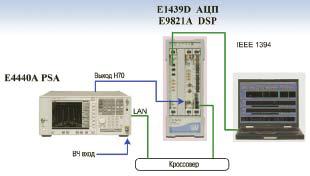

Использование PSA в качестве тюнера системы E3238S (до 26,5 ГГц), либо без PSA тюнера E2730B (2,7 ГГц) или тюнера E2731B (6,0 ГГц)
Система спектрального мониторинга E3238S/N6820E оптимизирована для очень быстрого поиска сигналов радиочастотного спектра с высоким разрешением. По скоростным показателям эта система на несколько порядков выше по сравнению с традиционными анализаторами спектра со свипируемой частотой настройки. Более короткий временной цикл свипирования/сканирования в сочетании с высоким разрешением обеспечивают возможность поиска большего числа прерывистых и кратковременных сигналов. Эффективность и производительность процесса сортировки множества спектральных данных для идентификации сигналов, представляющих интерес, обеспечиваются набором мощных программных инструментов обнаружения сигналов.
Система E3238S/N6820E может выбирать и записывать данные только о тех сигналах, которые определены пользователем. Далее для уменьшения объема данных об интересующих сигналах или запуска различных других задач можно использовать предупреждающие сигналы. Система E3238S/N6820E обладает гибкими средствами по захвату данных о сигналах представляющих интерес, позволяя предпринимать конкретные действия в реальном времени или для постобработки полученных данных. За счет использования цифрового понижающего преобразователя частоты (DDC) система имеет недорогое средство обработки узкополосных сигналов с возможностью одновременной записи данных во временной области по многим каналам.
E3238S/N6820E обладает эффективными средствами идентификации множества видов модуляции (опция MR1), способна управлять работой до 16 приемных антенн и взаимодействовать с внешними системами пеленга и геолокационными системами. С учетом широкой сферы применения E3238S/N6820E может использоваться как в автономном режиме, так и встраиваться в состав более крупных систем.
Анализ захваченных данных
| • Демодуляция и воспроизведение − AM, FM, USB, LSB |
 |
| • Программа векторного анализа Agilent 89600B − Совместимый формат − Цифровая демодуляция |
Распознаваемые виды модуляции (опция MR1)
• FSK
• 3 level FSK
• 4 level FSK
• 8 level FSK
• Analog FM (в том числе другие многоуровневые FSK, не указанные выше)
• MSK (в том числе GMSK и QPSK со смещением)
• BPSK
• QPSK (в том числе DQPSK)
• Pi/4 QPSK (в том числе Pi/4 DQPSK)
• 8 PSK
• 16 PSK
• 16 QAM
• 32 QAM
• 64 QAM
• 128 QAM
• 256 QAM
• AM
• AM DSBSC
• SSB LSB
• SSB USB
• OOK (то же, что ASK)
• 4 PAM (то же, что 4-level ASK)
• Ручной/авт. набор Morse
• Неизвестная цифровая модуляция
• Неизвестная модуляция
• Только несущая
• Шум
• V29 Modem
Отображаемые атрибуты модуляции
• Частота
• Полоса пропускания
• Отношение сигнал/шум
• Скорость передачи символов
• Девиация частоты
• Достоверность
• Коэффициент D/B (отношение девиации частоты к скорости передачи сисволов)
