• Абсолютная ВЧ мощность: современный цифровой измеритель мощности с погрешностью ±0,124 дБ
• Настройка уровня ВЧ мощности: пределы измерения от +30 до минус 129 дБм с точностью, превосходящей требования к калибровке источника/аттенюатора
• Частотомер: разрешение по частоте 0,001 Гц и чувствительность до минус 55 дБм
• Анализ аналоговой модуляции: АМ, ЧМ и ФМ для проверки коэффициента/индекса модуляции и уровня искажений
• Графические интерфейсы пользователя, позволяющие работать с минимальным уровнем обучения персонала
• Дистанционные интерфейсы пользователя, обеспечивающие среду, совместимую с IVI-COM
• Модули первичных преобразователей мощности по типу приемника 8902A с одним входным соединением для высокопроизводительных, точных и повторяющихся измерений

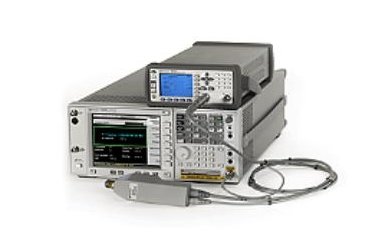

Система измерительного приемника N5531S
Система измерительного приемника N5531S является преемником измерительного приемника 8902A. Здесь в единой комплексной системе сочетается целый ряд прецизионных измерительных функций, которые устанавливают новый стандарт качества метрологии в области измерения ВЧ и микроволновых сигналов до 50 ГГц. Доступны основные виды измерений: измерение частоты электронно-счетным частотомером, измерение абсолютной мощности ВЧ сигнала и уровня мощности при его настройке, глубины модуляции АМ сигналов, девиации частоты ЧМ сигналов, девиации фазы ФМ сигналов, частоты и искажений модуляции. Система измерительного приемника N5531S имеет все рабочие характеристики, необходимые пользователю для прецизионного анализа сигналов.
Метрология и калибровка
Система измерительного приемника N5531S заменяет приемник 8902A для калибровки ВЧ и микроволновых генераторов и аттенюаторов. Она имеет превосходную точность, широкий динамический диапазон, обеспечивает высокую повторяемость результатов и может служить в качестве переносчика размера единицы физической величины, подмандатного метрологическим и поверочным лабораториям. Стандартный режим графического интерфейса пользователя системы N5531S эмулирует основную рабочую панель приемника 8902A, поэтому пользователи, хорошо знакомые с 8902A, сразу же узнают его основные функции и могут быстро научиться работать с этой новой системой, не снижая производительности своего труда.
Стандартный режим отображения Standard View
Усовершенствованный режим отображения Advanced View
В режиме усовершенствованного отображения обеспечивается полная гибкость установки параметров измерения. Этот режим позволяет, например, надлежащим образом выбрать полосы пропускания, доступные в N5531S, для оптимизации измерения уровня мощности при его настройке путем сбалансированного выбора чувствительности, точности и скорости измерения.
Групповой режим отображения Batch View
В групповом режиме отображения нажатием клавиши можно последовательно инициировать виды измерения по списку. Результаты измерения, полученные в этом режиме, могут экспортироваться в формат .xml, который легко приспособить для целей получения отчетов. Кроме того, добавление к этому групповому режиму команд языка SCPI позволяет программному обеспечению системы N5531S управлять испытуемым устройством через интерфейс GPIB, делая процессы калибровки более производительными.
Новые опции:
• Автоматический запуск по несущей для АМ/ЧМ/ФМ сигналов (опция 23А)
• Фильтр звуковых частот с взвешивающей функцией, соответствующей рекомендации P53 МККТТ (CCITT) (опция 23В)
