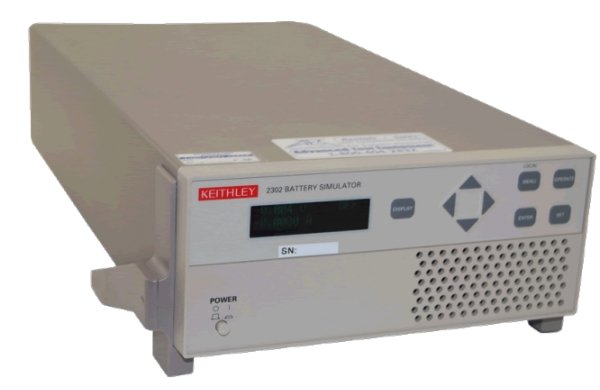

Двухканальный симулятор батарей питания Keithley 2306 предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Благодаря сверхбыстрому отклику и регулируемому сопротивлению обеспечивается имитация работы батарей в многочисленных режимах. Симулятор позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2306 может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение 100 нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра. В отличии от Keithley 2302 модель Keithley 2306 имеет второй канал для имитации работы зарядных устройств.
Канал 1 - имитатор батарей
Канал 2 - имитатор зарядного устройства
Технические характеристики
Напряжение постоянного тока на выходе
- Выходное напряжение 0 15 В
- Погрешность по напряжению
канал 1: ±(0,05% +3 мВ)
канал 2: ±(0,05% +10 мВ)
- Программируемое разрешение
канал 1: 1 мВ
канал 2: 10 мВ
- Погрешность считывания ±(0,05%+3 мВ)
- Разрешение считывания 1 мВ
- Время установки выходного напряжения 5 мс
- Нестабильность при подключенной нагрузке 0,01%+2 мВ
- Нелинейность 0,5 мВ
- Усреднение показаний 1 - 10
- Время отклика, типичное
канал 1: < 40 мкс
канал 2: < 50 мкс
Регулируемый выходной импеданс
канал 1:
- Диапазон регулировки 0...1 Ом
- Шаг 0,01 Ом
Постоянный ток
- Непрерывное среднее выходного тока
канал 1:
если канал 2 выключен
Imax=50 Вт/(Uуст в канале 1 + 6 В); 5 А (максимум)
если канал 2 включен
Imax=(50 Вт-P потреб. в канале 2 )/(Uуст в канале 1 + 6 В); 5 А (максимум)
канал 2:
если канал 1 выключен
Imax=50 Вт/(Uуст в канале 2 + 6 В); 5 А (максимум)
если канал 1 включен
Imax=(50т-P потреб. в канале 1 )/(Uуст в канале 2 + 6); 5 (максимум)
- Значение тока в режиме эмуляции программируемой электронной нагрузки
канал 1:
если канал 2 выключен
3 А (максимальное) при 0...5 В
снижение на 0,2 А/на вольт при 5...15 В
если канал 2 включен
I=(50 Вт-P потреб. в канале 2 )/5; 3 А (максимум) при 0...5 В
снижение на 0,2 А/на вольт при 5...15 В
канал 2:
если канал 1 выключен
3 А (максимальное) при 0...5 В
снижение на 0,2 А/на вольт при 5...15 В
если канал 1 включен
I=(50 Вт-P потреб. в канале 1 )/5; 3 А (максимум) при 0...5 В
снижение на 0,2 А/на вольт при 5...15 В
- Погрешность по току ±(0,16%+5 мА)
- Программируемое разрешение 1,25 мА
- Погрешность считывания
±(0,2% +200 мкА) в диапазоне 5 А
±(0,2% +1 мкА) в диапазоне 5 мА
- Разрешение считывания
100 мкА в диапазоне 5 А
0,1 мкА в диапазоне 5 мА
- Нестабильность при подключенной нагрузке 0,01%+1 мА
- Нелинейность 0,5 мА
- Усреднение показаний 1 – 10
Импульсный ток
- Уровень запуска
канал 1:
5 мА...5 А в поддиапазоне 5 А с шагом 5 мА
1 мА...1 А в поддиапазоне 1 А с шагом 1 мА
0,1 мА...100 мА в поддиапазоне 100 мА с шагом 100 мкА
канал 2:
5 мА...5 А с шагом 5 мА
- Задержка запуска 0...100 мс с шагом 10 мкс
- Внутренняя задержка запуска 15 мкс
- Высокий/низкий/средний уровень:
Измерение апертуры 33,3 мкс...833 мс с шагом 33,3 мкс
Усреднение показаний 1 – 100
- Погрешность по импульсному току:
| Апертура | Погрешность ±(%чтения+смещение+шумRMS) |
|---|---|
| <100мкс | 0,2%+900 мкА+2 мА |
| 100 мкс...200 мкс | 0,2%+900 мкА+1,5 мА |
| 200 мкс...500 мкс | 0,2%+900 мкА+1 мА |
| 500 мкс...<1PLC(период) | 0,2%+600 мкА+0,8 мА |
| 1PLC | 0,2%+400 мкА+0 мА |
| >1PLC | 0,2%+400 мкА+0,1 мА |
Режим измерения пульсаций тока
- Апертура измерения 33,3 мкс
- Диапазон преобразования
канал 1: 3650/сек
канал 2: 2040/сек
- Внутренняя задержка запуска 15 мкс
- Количество выборок 1-5000
Интеграционные измерения импульсных токов с большим периодом
- Период 850 мс...60 с
- Шаг 1 мс
Режим цифрового вольтметра
- Диапазон измерения вольтметра -5...+30 В постоянного тока
- Входной импеданс 2 МОм (типичное)
- Погрешность считывания ±(0,05%+3 мВ)
- Разрешение считывания 1 мВ
- Усреднение показаний 1 – 10
Режим обнаружения разрыва в цепи
Общие характеристики
- Интерфейс IEEE-488.2 (SCPI)
- Дисплей двухстрочный, 16-ти символьный VFD
- Питание 100...120, 220...240 В ±10%
- Размеры 89х213х411 мм
- Масса 3,2 кг
- если в характеристиках не указан канал, то данная характеристика одинакова для обоих каналов
- PLC – power line cycle
