Максимальная нагрузка на шкаф — 1200 кг.
Максимальная нагрузка на ящик — 100/200 кг (при установке доп.комплекта направляющих).
Максимальная нагрузка на полку — 200 кг.
Максимальная нагрузка на выкатную платформу — 200 кг.

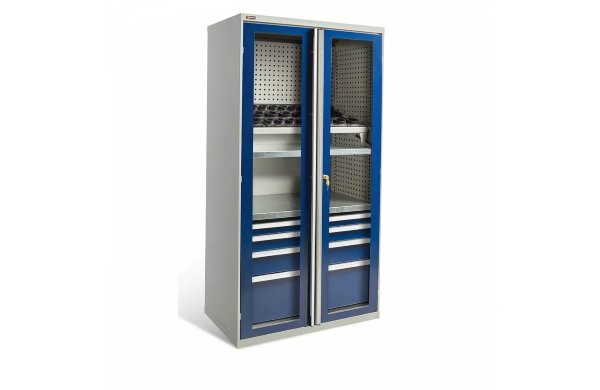

Шкаф инструментальный серии ВС имеет усиленную сборно-разборную конструкцию и предназначен для тяжелого машиностроения, промышленных предприятий, мастерских. Используется для хранения и работы с инструментом и оснасткой.
Два типа дверей на выбор: двери глухие и двери с окнами из прозрачного ударопрочного поликарбоната. Угол открытия 180 градусов.
Внутреннее наполнение шкафа состоит из следующих модулей: ВC-05 Ящики разного размера, ВС-05 Полка цинк, ВС Платформа выкатная, Системы антиопрокидывания, ВС-053/055 Экраны боковые, ВС-03/05 Экран в тумбу, Салазки и Рамы под держатели инструмента и др. Шкаф моделируется индивидуально, с использованием перечисленных модулей.
ВС-05 Ящики оснащены качественными телескопическими направляющими полного выдвижения. Настоятельно рекомендуем устанавливать систему антиопрокидывания для обеспечения надлежащей безопасности.
ВС-05 Полка цинк выполнена из оцинкованного металла. Регулируется по высоте с шагом 25 мм.
ВС Экраны устанавливаются на задней и боковых стенках шкафа. Экран перфорирован квадратными отверстиями для более надежного крепления аксессуаров (см. Аксессуары к экрану). Шаг перфорации – 35 мм.
Изделия оснащены замками EURO-LOCKS (Германия). Система запирания – ригельная (тяги вверх-вниз). Есть магнитная защёлка.
На шкафы ВС можно установить внешние модули: ВС-05 Столешница, ВС-05 Подставка (с Цоколем или без), Комплект для перемещения краном.
Шкафы и модули окрашены эпоксидной порошковой краской, устойчивой к механическим воздействиям и агрессивным жидкостям. Корпус и экран – серые RAL 7038; ящики и двери – темно-синие RAL 250 20 20; Подставка – черный RAL 9005.
Гарантия — 5 лет. Срок эксплуатации — более 10 лет.
Общие характеристики
- Габаритные размеры (ВxШxГ): 2000х1050х625 мм
- Вес: от 120 кг
- Область применения: Хранение инструмента, оснастки и оправки на производстве.
- Максимально допустимая нагрузка: 1200 кг
- Тип корпуса: Сборно-разборный
- Толщина металла (корпус): 1,2 mm
- Страна-производитель: Россия
- Гарантия: 5 лет с даты продажи
- Высота, мм: 2000
Замок и система запирания
- Тип замка: Ключевой врезной
- Система запирания: Ригельная
- Количество комбинаций: 10 000
- Марка и страна-производитель: EURO-LOCKS (Германия)
- Тяги: Круглые металлические
- Ключ вынимается при открытой двери: Да
- Наличие проушины для навесного замка: Нет
- Наличие сигнальной крышки у ключа: Есть, ярко-желтого цвета
Двери
- Типы дверей: 1. Сплошные. 2. С окном из прозрачного ударопрочного поликарбоната.
- Наличие системы идентификации: Есть
- Наличие демпфера: Есть
- Ручки : Эргономичные алюминиевые
- Толщина металла: 0,8
- Угол открытия: 180 градусов
Покрытие
- Тип краски: Порошковая эпоксидная краска
- Бренд краски: TEKNOS (Финляндия)
- Устойчива к механическим воздействиям и агрессивным жидкостям: Да
- Наличие антикоррозийной обработки: Да
- Цвет корпуса, корпуса ящиков, экранов, аксессуаров: Серый RAL 7038
- Цвет дверей, фланцев ящиков и платформ: Темно-синий RAL 250 20 20
- Поверхность: Гладкая матовая
Ящики
- Максимально допустимая нагрузка на ящик: 100 (200) кг
- Внутренние размеры ящиков (ВxШxГ): 55/80/130/280х920х460 мм
- Корпус ящиков: Сварной
- Наличие системы антиопрокидывания: Опционально
- Наличие системы идентификации: Есть
- Вместимость ящиков: Два комплекта лотков-01
- Тип направляющих: Телескопические
- Выдвижение ящиков: 98%
- Страна-производитель направляющих: Тайвань
- Гарантированное количество циклов открывания и закрывания: 50 000 раз при нагрузке 100 кг
Выкатные платформы
- Максимально допустимая нагрузка на платформу: 200 кг
- Тип корпуса: Сварной
- Дно: Оцинкованная фанера 24 мм
- Внутренние размеры (ВхШхГ): 150х920х460 мм
- Выдвижение платформ: 98%
- Тип направляющих: Телескопические
- Наличие системы антиопрокидывания: Опционально
- Наличие системы идентификации: Есть
Полки
- Максимально допустимая нагрузка на полку: 200 кг
- Поверхность: Оцинкованная
- Внутренние размеры полки (ВхШхГ): 39х958х590 мм
- Шаг регулировки полок по высоте: 25 мм
Экраны
- Шаг перфорации экрана: 35
Система хранения инструмента
- Установка: Салазки и рамы крепятся на боковые экраны с помощью кронштейнов. Салазки ( 3 шт.) можно также установить на ВС-05 Комплект кронштейнов 15° — для его установки боковые экраны не требуются. Рамы можно установить в ящики и на выкатные платформы.
- Возможность установки салазок под углом: Есть
- Внутренняя ширина салазки-03: 870 мм
- Внутренняя ширина рамы-03: 870 мм
- Количество помещающихся держателей: Шириной 50 мм — 16, шириной 75 мм — 11, шириной 100 мм — 8.
- Наличие в комплекте кронштейнов для установки и регулировки высоты : Есть
- Наличие в комплекте кронштейнов 15° для салазок: Нет
Транспортировка и сборка
- Как поставляется: В разобранном виде
- Тип упаковки: Коробки из пятислойного картона
- Сборка: Рекомендуем обращаться к профессионалам
- Комплектация: Элементы шкафа в зависимости от модели, паспорт изделия
