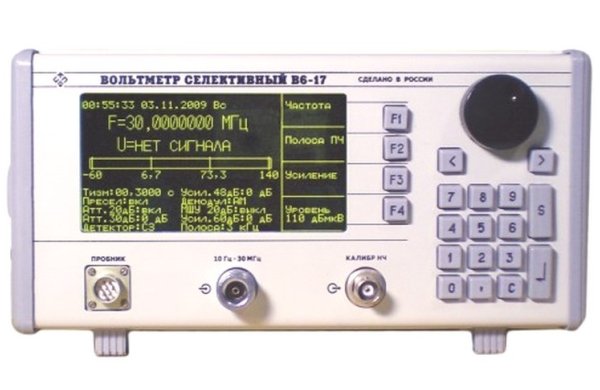

Селективный вольтметр В6-17
Предназначен для селективного измерения напряжения, частоты и амплитуды радиосигналов в диапазоне частот от 20 Гц до 30 МГц в жестких условиях эксплуатации. Совместно с измерительными антеннами позволяет измерять напряженность магнитного и электрического поля. Совместно с ПЭВМ выполняет панорамный обзор частотного диапазона. Имеет встроенный многодиапазонный преселектор, высококачественный МШУ и регулируемый аттенюатор на входе, вход внешнего опорного сигнала.
Прибор реализован с использованием современной техники цифровой обработки сигналов и содержит:
• 6 переключаемых перестраиваемых фильтров преселектора;
• ступенчатый аттенюатор ослаблением до 50 дБ;
• малошумящий усилитель с усилением 20 дБ;
• высокоомный пробник для измерения сигналов в радиотрактах;
• встроенный калибратор, для автоматически калибровки вертикального тракта и преселектора;
• вход внешнего опорного сигнала;
• цифровой приемник, позволяющий во всем частотном диапазоне выполнять цифровое преобразование сигналов на нулевую промежуточную частоту, цифровую фильтрацию и демодуляцию АМ и ЧМ сигналов;
• высокостабильный кварцевый генератор;
• детекторы, соответствующие требованиям приборов для измерения индустриальных радиопомех (ГОСТ Р 51319-99):
пиковый, средний, среднеквадратический, квазипиковый;
• программное обеспечение ПЭВМ для автоматизированных измерений через USB порт, обзора частотного диапазона и курсорных измерений.
Технические характеристики
• Диапазон частот20 Гц - 30 МГц
• Дискретность перестройки частоты0,1 Гц
• Погрешность измерения частоты входного синусоидального сигнала
10-6 ·Fс+F (Fc – частота сигнала, F – полоса пропускания)
• Полосы пропускания F
10 Гц … 10 МГц с шагом 1,2,5 по уровню – 3 дБ
200 Гц, 9, 20, 120 кГц по уровню -6 дБ
• Уровень собственных шумов в полосе 10 Гц от минус 30 дБмкВ
• Диапазон измерений от минус 20 до 140 дБмкВ
• Уровень побочных каналов приема комбинационных помех не более - 60 дБ
• Погрешность измерения уровня1,6 дБ
• Типы детекторов: средний, среднеквадратический, пиковый, квазипиковый
• Типы демодуляторов АМ и ЧМ
• Входное сопротивление 50 Ом, 1 МОм
• Единицы измерений В, мА, Вт, дБмкВ, дБмкА, дБмВт, дБмкВ/м, дБмкА/м
• Потребляемая мощность < 100 ВА
• Интерфейс с ЭВМ USB-2.0
• Напряжение питания 220±22 В
• Средняя наработка на отказ 15000 ч
• Диапазон рабочих температур 0 … 40 ºC
• Габаритные размеры 98х241х311 мм
• Масса 5 кг
Заменяет с расширением функциональных возможностей:
В6-9, В6-10, В6-14, В6-15, SMV-11
