Система 3D‑визуализации и анализа внешней и внутренней структуры образцов. Микротомография применяется для поиска пустот, включений, оценки геометрии деталей и качества соединений, неразрушающего контроля, промышленной дефектоскопии и научных исследований.
ПРИМЕНЕНИЕ
|
Производство и сборка изделийКонтроль качества на всех этапах производства от входного контроля заготовок без вскрытия упаковки и отладки технологических процессов до финальной сборки и анализа неисправностей. |
Биология и АрхеологияИсследование структуры живых и неживых образцов. Неразрушающий контроль дефектов имплантатов и археологических находок. Сегментация тканей по плотности и количественный анализ. |
|
Геология и материаловедениеИзучение внутренней структуры образов материалов и кернов – неоднородности, трещины, включения, поровое пространство, распределение частиц и волокон |
Электроника и микроэлектроникаНеразрушающий контроль сложных электроных изделий – анализ технологических дефектов, анализ отказов, контроль критических размеров, реверс инжиниринг, поиск посторонних элементов. |
ОПИСАНИЕ
- Простая в использовании система с современным ПО на русском языке
- Функциональное ПО для захвата снимков, графической обработки и анализа
- Лучшее качество изображения в своем классе (детектор 6.7 – 24 МП)
- Поддержка линейки рентгеновских источников 30 – 2 мкм 60 – 150 кВ
- Гибкая конфигурация компонентов и механики под задачи заказчика
- Сертифицированный защитный корпус (мощность дозы менее 1мкЗв/ч)
- Методологическая поддержка и сервис напрямую от производителя
ХАРАКТЕРИСТИКИ

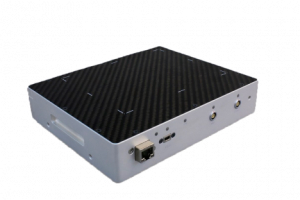

Детекторы линейки ПРОДИС.Марк 1215С (Россия)
 |
 |
 |
| Модель детектора | 1215С | 1524С | Опциональные варианты детекторов |
|---|---|---|---|
| Размер и шаг пикселя | 49,5 мкм | 49,5 мкм | до 27 МП 240 × 300 мм |
| Разрешение матрицы | 2304 × 2944 | 2944 × 4608 | |
| Рабочая область | 114 × 145 мм | 145 × 228 мм |

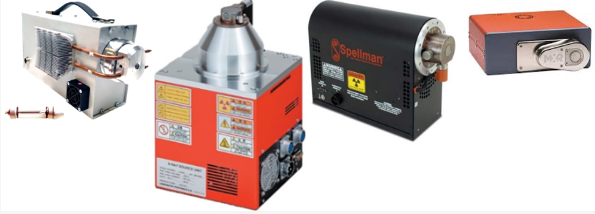

Рентгеновский микрофокусный источник
|
Модель источника |
РАП100 (Россия) |
РАП150 (Россия) |
Опциональные варианты источников< |
|---|---|---|---|
|
Напряжение |
50-100 кВ |
40-120 кВ |
40-160кВ |
|
Мощность |
10 Вт |
10 Вт |
до 40Вт |
|
Разрещение* |
10 мкм |
10 мкм |
1 мкм |
|
*подтверждено по тесту JIMA RT RC 02-B |
|||

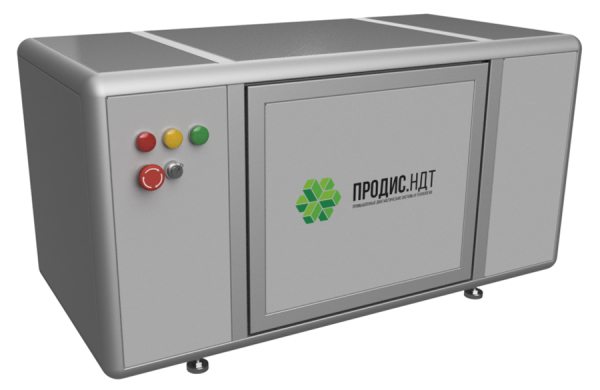

Система перемещения и рентгеновский шкаф ПРОДИС.Компакт
- Коэффициент геометрического увеличения 1,2х — 100х
- Поворот объекта контроля на 360 градусов
- Максимальный размер образца – высота 240 мм, Ø200 мм
- Максимальная масса образца – 1 кг
- Оптическая камера для настройки и контроля процессов внутри системы
- Набор оснастки для точной фиксации объекта контроля
- Отключение источника рентгеновского излучения при открывании двери
- Мощность дозы снаружи камеры на уровне нормального фона < 1 мкЗв/ч
|
Высота образца * |
от 80 до 240 мм |
|---|---|
|
Диаметр образца * |
от 60 до 200 мм |
|
Геометрическое увеличение * |
1,2х – 100х |
|
Число осей перемещения ** |
2 |
|
Поворотная платформа |
0 — 360° |
|
*зависит от модели детектора и источника **опционально подъем образца и оси до 8шт. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ PRODIS
Пользовательский интерфейс специально адаптирован для микротомографии. ПО proDIS оптимизировано для надежной работы на платформах Intel и Эльбрус с безопасной операционной системой Астра Линукс (опционально Windows).
Возможности программного обеспечения
- Управление рентгеновским источником, детектором и системой перемещения
- Рентгеноскопия объекта с графической обработкой в реальном времени
- Ввод сведений об объекте исследования и результатах его анализа
- Автоматизированный захват снимков и томографических проекций
- Модуль томографической реконструкции для получения слоев томографии
- Модуль 3D визуализации и анализа слоев томографии
- Наблюдение за процессом внутри системы с помощью оптической камеры
- Графическая обработка, измерения и анализ проекций и слоев томографии
- Экспорт проекций в форматах TIFF + SLOG для работы в стороннем ПО
- Возможность разработки специализированных программных модулей для автоматизации серийных задач

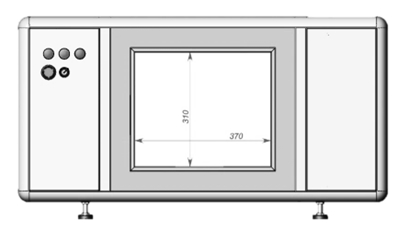

РАЗМЕРЫ
| Габаритные размеры* | 1000х500х500 |
| Масса системы | до 300 кг |
| Подключение | ~ 220В, 50Гц, 16А |
| *габариты зависят от выбора источника | |
