Основные характеристики:
- высокая, регулируемая чувствительность к ультрафиолетовому излучению;
- автоматическая или ручная фокусировка для видимого и ультрафиолетового изображения;
- объединение (наложение) видимого и ультрафиолетового изображений,
- автоматическое подавление шумов и помех;
- 5,7” сенсорный дисплей с активной матрицей (TFT);
- отсутствие чувствительности к влиянию солнечного излучения при работе;
- тревожная сигнализация при обнаружении ультрафиолетовых разрядов;
- встроенная система GPS;
- точное определение места источников ультрафиолетовых разрядов;
- регистрация коронных разрядов вместе с видимым изображением в виде фотоснимков или видеофильмов, которые можно воспроизводить на компьютере.
Назначение и область применения:

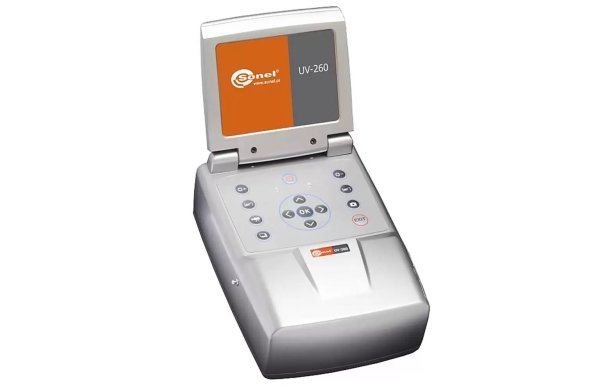

Регистратор UV-260 - это инструмент, используемый для точного определения места появления коронного разряда, возникающего на высоковольтном оборудовании. Позволяет определить место и мощность разряда на основе регистрации ультрафиолетового (UV) излучения, выделяемого во время коронного разряда, обеспечивая надежный способ оценки технического состояния высоковольтного оборудования.
Камера позволяет наложить записанное изображение коронного разряда на видимое изображение. Съемка отображается в режиме реального времени на дисплее с активной матрицей (TFT). Изображение может быть записано в виде неподвижного изображения (снимка); можно также записать наблюдаемый разряд как видеофильм. Регистрируемые изображения и видео сохраняются на съемной карте памяти SD в формате, который позволяет воспроизвести их в персональном компьютере ПК.
| Гарантия: 24 месяца |
| Класс защиты: IP54 |
| Температурный диапазон: -10 °C..+50 °C |
| Габариты ШxВxГ: 238×165×91 мм |
| Масса: 2,5 кг |
Технические характеристики UV-260
| Параметры УФ-изображения: | |
|---|---|
| Изображение | монохроматическое |
| Цвет разрядов | белый, красный, голубой |
| Минимальная чувствительность к ультрафиолету | 3 × 10-18 Вт / см² |
| Минимально обнаруживаемый разряд | 1,5 pC на расстоянии 8 метров |
| Спектральный диапазон по ультрафиолетовому излучению | 240 - 280 нм |
| Поле зрения (WxS) | 5,5° × 4,0° |
| Фокусировка | автоматическая или ручная |
| Диапазон фокусировки | далее 2 м |
| Долговечность детектора | не подвержен износу |
| Частота сети | 50/60 Гц |
| Параметры видимого изображения: | |
| Изображение | полноцветное |
| Точность совмещения изображений УФ/видимое | лучше, чем 1 миллирадиан |
| Минимальная чувствительность | 0,1 лк |
| Масштаб | 26x оптический и 12× цифровой |
| Дисплей: | |
| Тип | откидной 5,7" VGA TFT, сенсорный |
| Стандарт видео | PAL/NTSC |
| Режимы видео | смешанный (УФ+видимое) / только УФ / только видимое |
| Обработка и передача данных: | |
| Стандарт видео | h.264 |
| Сигнализация | светодиодная |
| Интерфейс | клавиши и сенсорный экран TFT Звук микрофонный вход для записи голосовых комментариев, выход на наушники |
| Модуль GPS | встроенный |
| Хранение данных: | |
| Тип памяти | карта SD |
| Формат снимков | JPG |
| Формат видео | AVI |
| Емкость памяти | 8000 снимков или >4 часов видео (для карты 2ГБ) |
| Передача файлов | через считывающее устройство |
| Питание: | |
| Аккумулятор | Li-Ion, съемный |
| Потребление энергии | 10 Вт |
| Зарядка | внешнее или встроенное в камеру зарядные устройства |
| Питание от сети | блок питания 110...240 В переменного тока, 50...60 Гц или 12 В постоянного тока, 3,8 A |
| Питание от бортовой сети автомобиля | 9...14 В, 10 ВА |
| Продолжительность автономной работы от аккумулятора | около 2 часов |
| Дополнительные характеристики: | |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Рабочая температура | -10 °C...+50 °C |
| Температура хранения | -25 °C...+60 °C |
| Влажность | 95% без конденсации влаги |
| Вес | 2,5 кг |
| Размеры | 238 × 165 × 91 мм |
| Видео выход | BNC |
| Выход / выход аудио | совмещенный разъем «jack» для микрофона и наушников |
