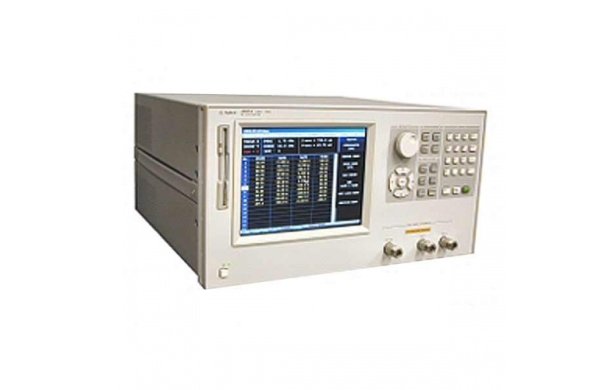

РЧ измеритель LCR от 1 МГц до 3 ГГц Agilent Technologies 4287A

• 11 измеряемых параметров: |Z|, |Y|, L, C, R, X, G, B, D, Q, θ
• Пределы измерений: от 0,2 Ом до 3 кОм (с погрешностью не более 10%)
• Основная погрешность измерения 1%
• Скорость измерения: 9 мс на точку (максимальная скорость)
• Непревзойденная повторяемость результатов измерений при низком уровне испытательного сигнала с высокой скоростью
• Передовой метод калибровки/компенсации с использованием функции оперативной помощи при калибровке

4287A  высокопроизводительный РЧ измеритель LCR, который лучше всего подходит для заводских испытаний таких устройств, как катушки индуктивности для монтажа на поверхность и фильтры электромагнитных помех, где требуются испытания импеданса при высоких частотах. 4287A существенно повышает эффективность заводских испытаний благодаря высоким скоростям измерений (9 мс на точку), функциям статистического анализа, и другим мощным функциям, таким как функция встроенного компаратора. Кроме того, 4287A имеет более высокую точность измерений и пределы измерения импеданса, по сравнению с предыдущими моделями РЧ измерителей LCR. Эти усовершенствования реализованы благодаря передовым методам проектирования аналоговых схем. 4287A достигает лучшей повторяемости результатов измерений и стабильности даже при низких уровнях испытательных сигналов, требуемых для испытаний катушек индуктивности для монтажа на поверхность.

 Точное измерение импеданса с помощью метода RF IV

4287A для измерения импеданса использует метод RF IV (метод высокочастотного амперметравольтметра), при котором измеряются значения напряжения и силы тока в испытуемом устройстве. Такие измерения тока и напряжения могут быть выполнены во всём диапазоне частот (до 3 ГГц). Метод RF IV позволяет проводить точные измерения в широком диапазоне значений импеданса. Пределы измерения импеданса существенно выше, чем у анализаторов цепей. Для малых значений индуктивности, порядка нескольких нГн, это является существенным преимуществом.

 Стабильность результатов измерений при низких уровнях сигнала с высокой скоростью

Испытания катушек индуктивности для монтажа на поверхность проводят посредством подачи испытательного тока порядка 100 мкА. С помощью прежних измерителей LCR было очень сложно добиться высокой производительности испытаний, поскольку требовалось проводить множество последовательных измерений для уменьшения отклонения результатов за счёт усреднения. 4287A улучшает стабильность результатов испытаний при низких уровнях сигнала, обеспечивая высокую повторяемость измерений, а также увеличивает производительность испытаний благодаря уменьшению фактора усреднения.

 Проверка контакта с помощью функции измерения сопротивления постоянному току

Нарушение контакта между ИУ и измерительной плоскостью автоматического манипулятора компонентами  это фактор, вызывающий ошибки разбраковочной сортировки при испытаниях на производстве. Проверка контакта с помощью функции измерения сопротивления постоянному току повышает точность и эффективность сортировки.

Принадлежности, входящие в стандартный комплект поставки: измерительная головка (1 м), руководство на CD-ROM, сетевой шнур (никакие устройства подключения в комплект поставки 4287A не входят)
