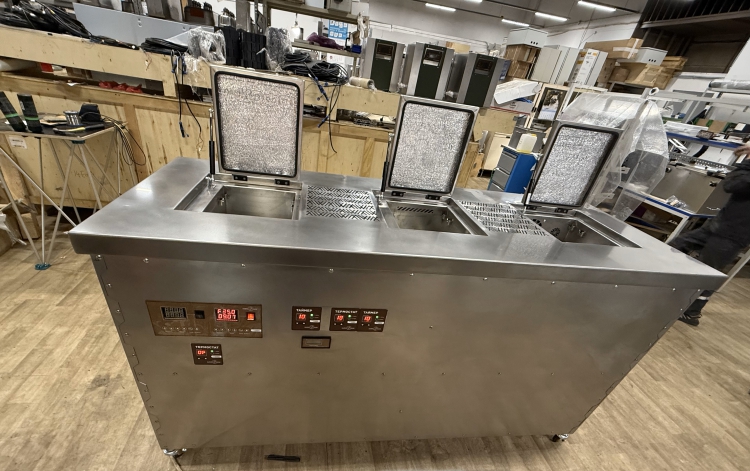

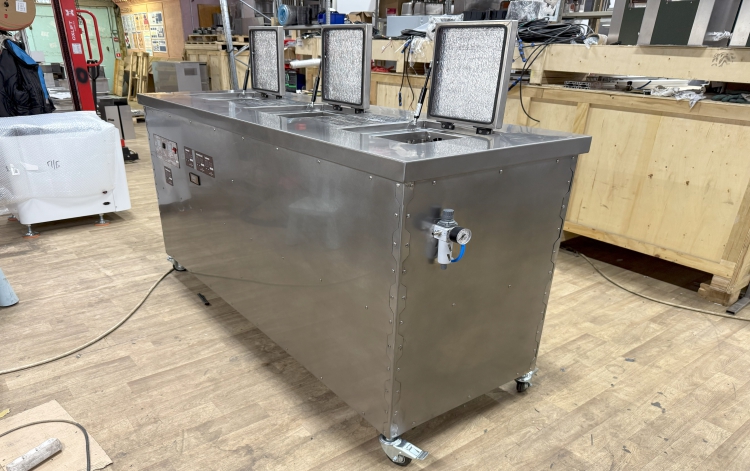

По индивидуальному проекту произведен ультразвуковой комплекс ХимСоник для отмывки, ополаскивания и сушки печатных плат и гибридных микросборок, изготовленных с применением технологии монтажа чипов микросхем и полупроводниковых приборов с последующей обработкой в моющих растворах, нагретых до определенных температур (разварка кристаллов). Комплекс состоит из трех ванн по 12 литров, расположенных в едином корпусе.
Двухчастотная ультразвуковая ванна
Особенностью ванны является наличие генераторов двух частот – на 120кГц и 35кГц. Высокая частота 120кГц обеспечивает мягкую щадящую отмывку, а частота 35кГц оказывает сильное воздействие на отмываемую поверхность.
Помимо переключения частот, добиться подходящего результата отмывки поможет регулирование параметров:
- мощности ультразвукового генератора в диапазоне 30-100%,
- времени отмывки по таймеру в диапазоне 1-99 минут,
- температуры отмывочной жидкости в диапазоне 20-80℃,
- использование функций Sweep (качение частоты для равномерной кавитации) и Degas (быстрая дегазация).
Последние заданные значения мощности, таймера и термостата автоматически сохраняются. Слив моющей жидкости осуществляется в сборные емкости.
Ванна ополаскивания
Ополаскивание предполагается производить в проточной деионизированной воде с барботажем очищенным воздухом или инертным газом (азотом). На сливе ванна оснащена кондуктометром, позволяющим оценить качество воды после ополаскивания.
Для более тщательной отмывки деталей применяется пистолет с форсункой, который смывает загрязнения направленной струей воды.
Сушильная камера
Сушка осуществляется путем подачи очищенного воздуха или инертного газа (азота). При этом температура газа, мощность и количество оборотов тепловентилятора регулируются на панели управления.
Комплекс собран на производстве ООО «ПРОТЕХ» в Москве. Собственное конструкторское бюро позволяет нам проектировать уникальные комплексы с применением ультразвуковых технологий отмывки. Звоните!
