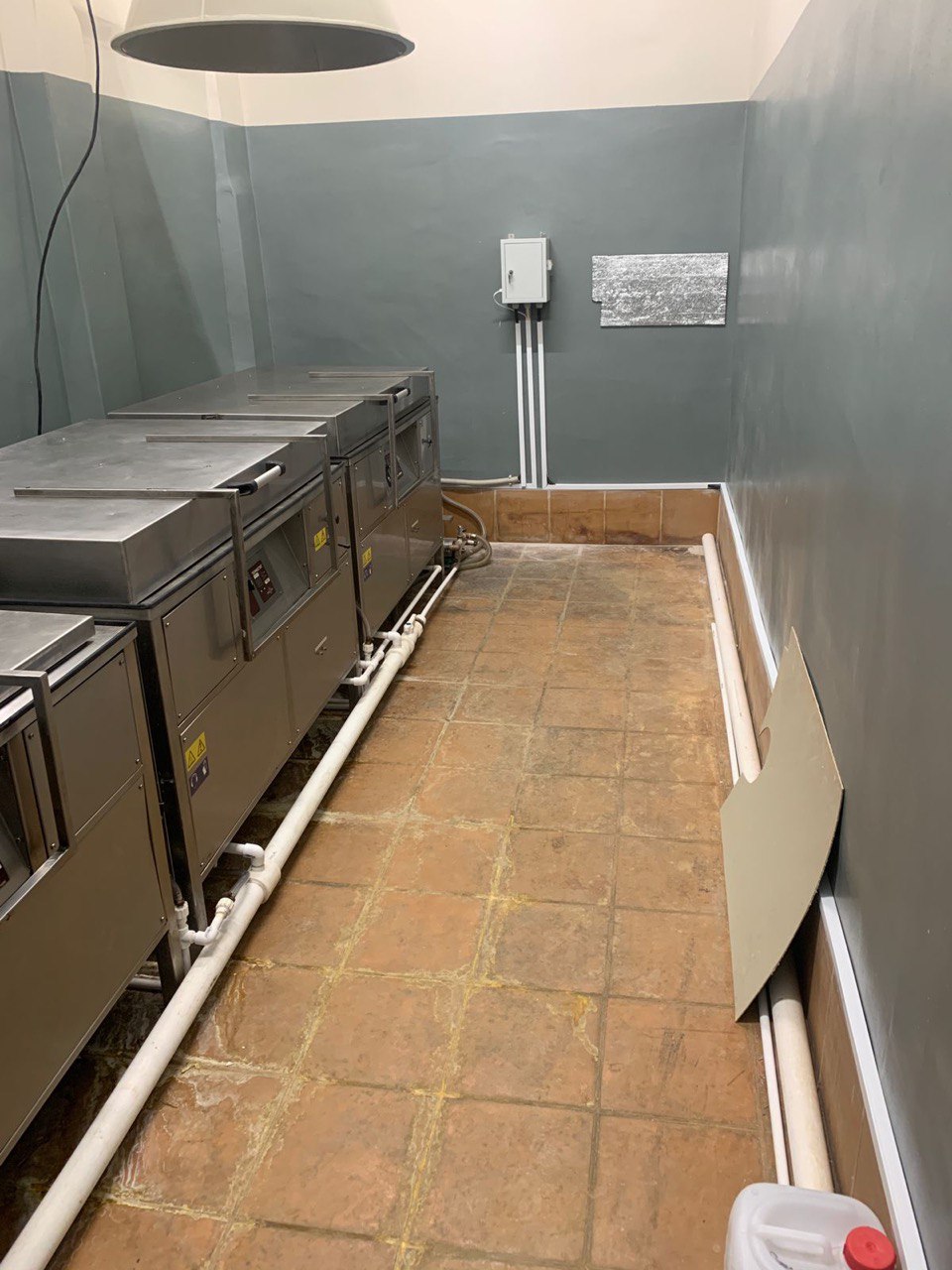

Завершен проект по разработке, производству и монтажу комплекса ультразвуковой отмывки ХимСоник 500 КУЗВ для одного из наших клиентов. Комплекс предназначен для подготовки изделий к гальванике.
Данная линия ультразвуковой очистки состоит из:
• ультразвуковой ванны с системой очистки моющего раствора, размер 1000х500х650 мм (см.проект ниже),
• ванны барботаж, размер 1000х500х650 мм (см.проект ниже),
• сушильной камеры, размер 1000х500х650 мм (см.проект ниже).
В комплект входит также загрузочная корзина со специальной оснасткой под детали.
Ультразвуковая ванна и ванна с системой барботаж оснащены системой качения с регулировкой частоты. Мощность УЗ излучателей 2640Вт.
Проект разработан индивидуально, поэтому мы смогли реализовать основные пожелания клиента:
• Подключение коммуникаций с лицевой части, в т.ч. жесткая подводка жидкости. Соответственно, все части, которые могут потребовать обслуживания, скомпонованы таким образом, чтобы доступ к ним имелся с лицевой стороны.

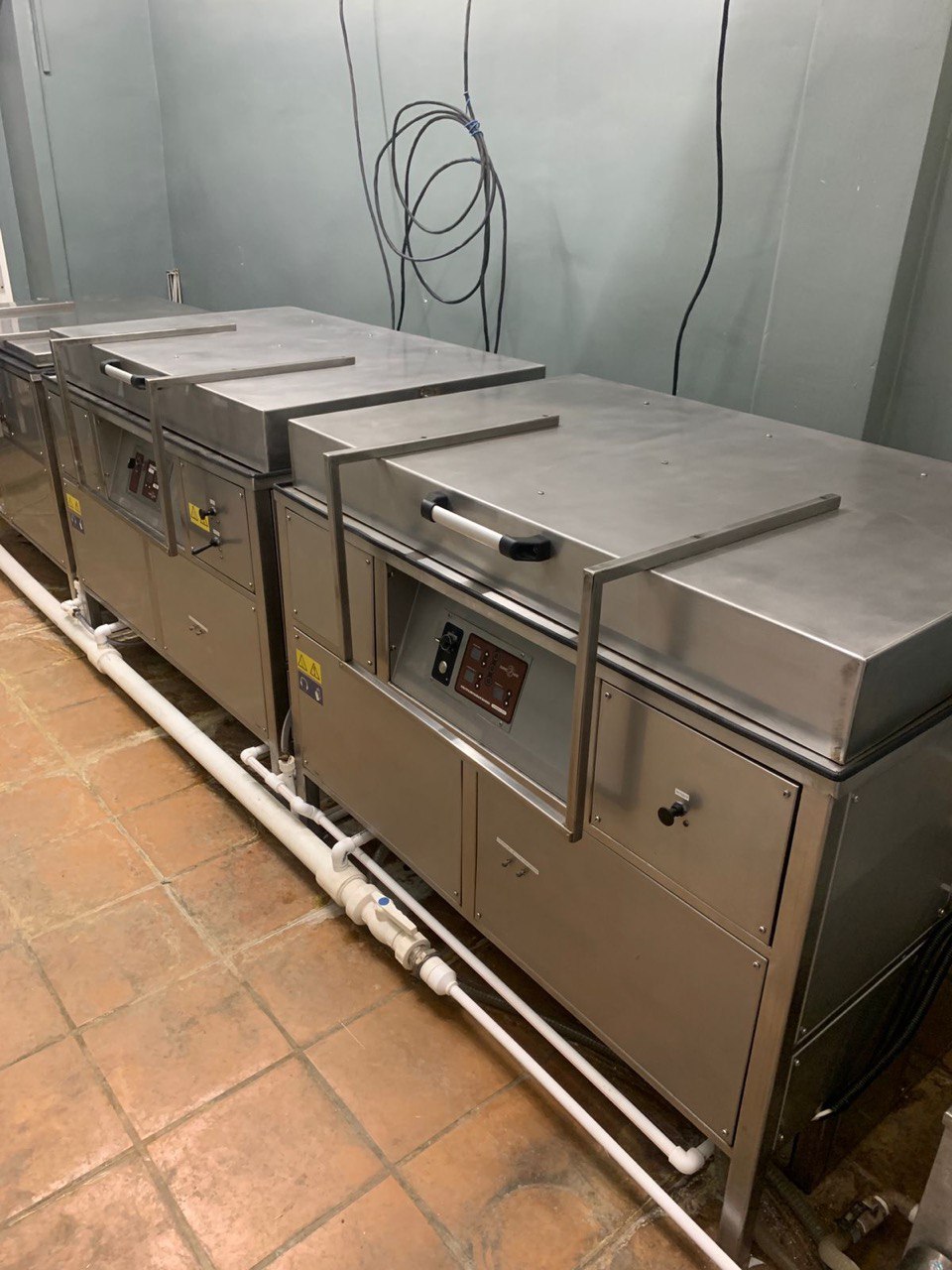

• Разработан эксклюзивный механизм поднятия крышек ванн и сушильной камеры. Он был необходим, т.к. пневмоподъемники использовать было невозможно из-за недостатка места. Стандартные ручки также не подходят - крышки тяжелые, с высокой парусностью. К тому же, на производстве клиента работают девушки, а дотянуться до крышек в максимально открытом состоянии можно только с ростом выше среднего.
Заказ выполнен на собственном производстве в Москве.

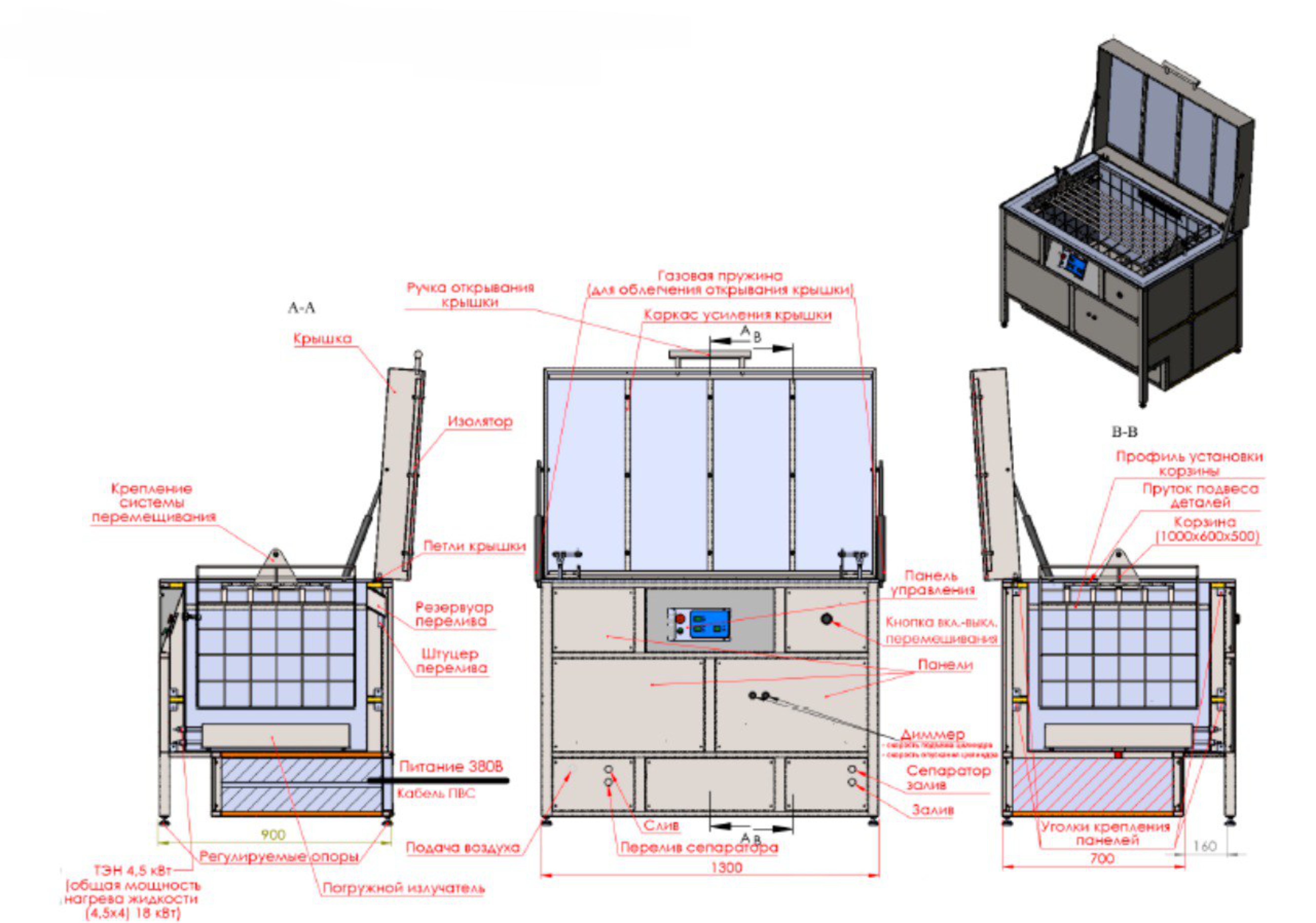

Проект ультразвуковой ванны

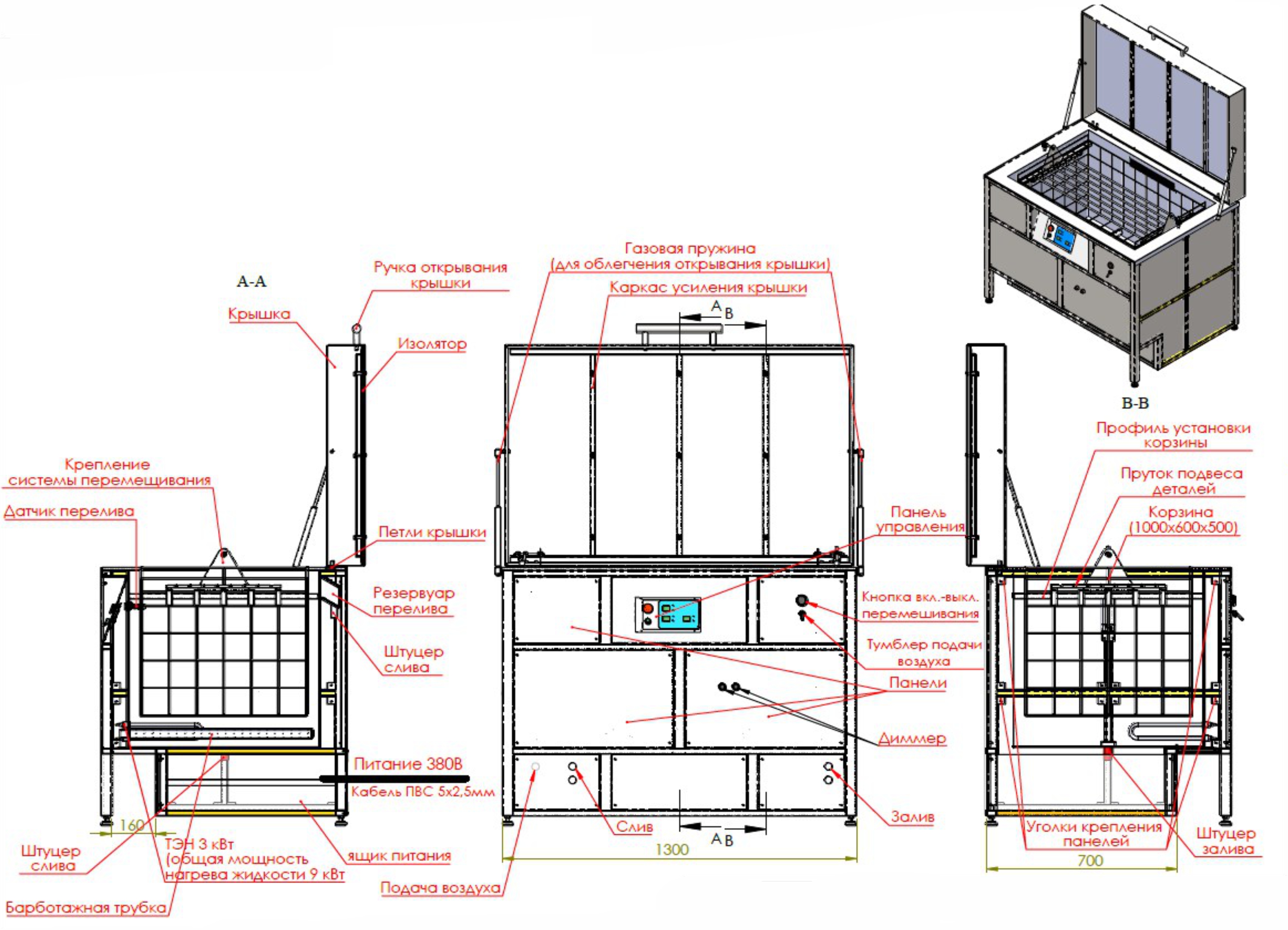

Проект ванны барботаж

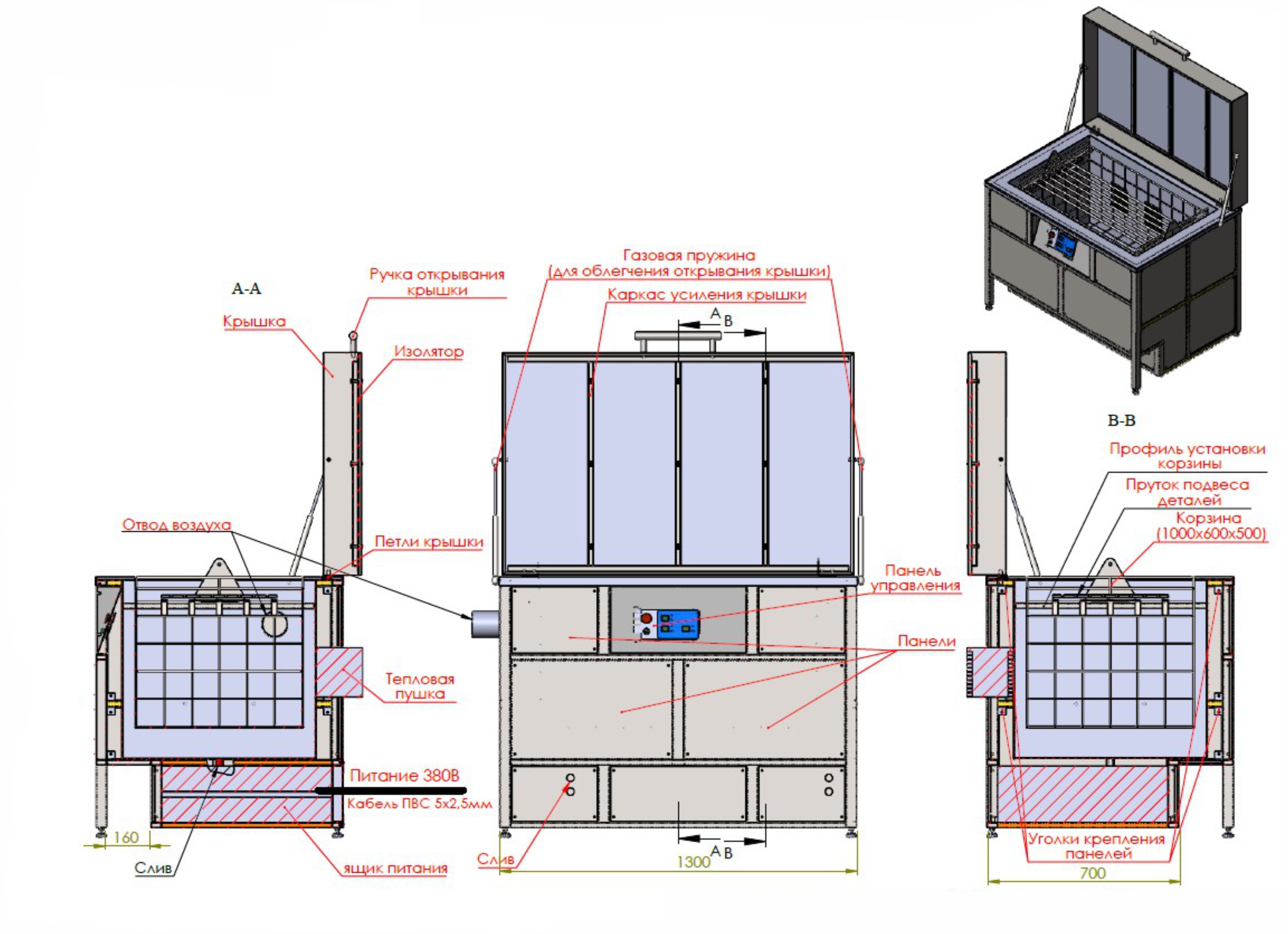

Проект сушильной камеры
