Описание

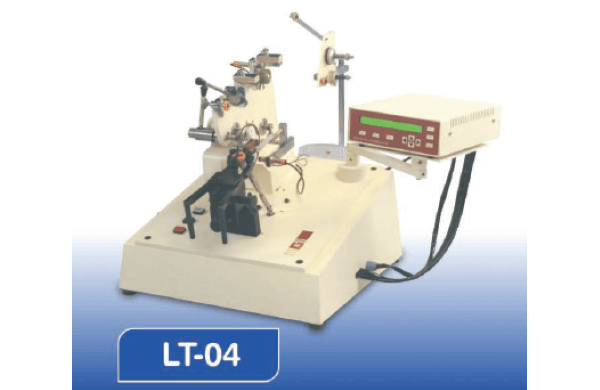

Станки тороидальной намотки серии LT-04 предназначены для намотки ферритовых кольцевых сердечников, тороидов импульсных источников питания, катушек приборов учета энергии, трансформаторов тока и стандартных высокочастотных тороидальных катушек, имеющих тонкую проволоку и большое количество витков или толстую проволоку с минимальным количеством витков. Производство автоматизировано благодаря полностью электронному управлению, станок достаточно прост в эксплуатации.
Особенности:
- Программируемое управление скоростью с программируемым плавным пуском и программируемой плавной остановкой для загрузки и намотки;
- Простое, интуитивно понятное программирование с помощью меню с возможностью хранения 99 программ и ЖК-дисплеем, рассчитанным на отображение 40 буквенно-цифровых символов в длину и 2 — в высоту, для быстрой настройки параметров намотки с возможностью их добавления, изменения, копирования, ведения списка, запуска и удаления;
- Наличие оптического датчика для намотки и прокси-датчика для загрузки;
- Различные типы челноков доступны для широкого диапазона намотки сердечников различного размера и проводов различного диаметра;
- Широкий диапазон программируемых параметров и оснастки делает данную серию наиболее универсальной для выполнения широкого спектра задач по намотке.
Технические характеристики:
- Окончательный внутренний диаметр сердечника: 8,0 мм;
- Окончательный наружный диаметр сердечника: 50,0 мм;
- Окончательная высота: 20 мм;
- Диаметр провода: 0,10 - 0,40 мм;
- Макс. скорость: 1500 об/мин;
- ЖК дисплей: имеется;
- Память: 99 программ;
- Габаритные размеры (Ш х Г х В): 510 x 560 x 560 мм;
- Электропитание: 220В, 50 Гц.
Для точного подбора оборудования под Ваши задачи просим обращаться к нашим специалистам!
