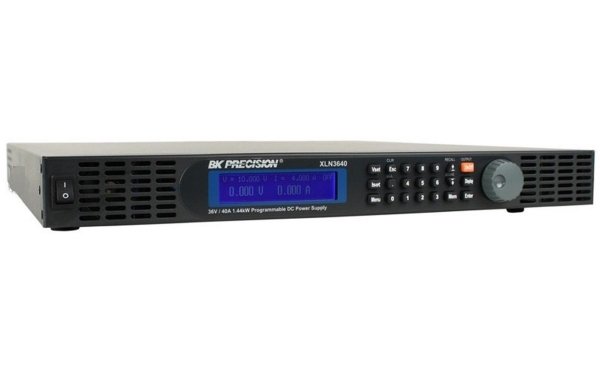

Серия XLN компании B&K Precision представляет собой компактные программируемые источники питания постоянного тока с одним выходом, предназначенные для работы с широким спектром устройств. Источники питания такого класса, выпускаемые другими производителями, в основном относятся к рынку автоматического испытательного оборудования, в то время как серия XLN может работать как с настольными системами, так и встраиваться в интегрированные системы.Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.
Особенности и преимущества
- Компактность, высокая удельная мощность, исполнение в корпусе 1U;
- Интерфейс обмена данными USB (стандартное исполнение), GPIB и LAN (по требованию);
- Возможность аналогового подключения внешнего программного интерфейса;
- Предварительно запрограммированные режимы (сценарии): более 150 пошаговых тестовых циклов в программной памяти;
- Среднее время выполнения команд менее 50 мс;
- Программно-устанавливаемая скорость нарастания выходного напряжения и тока дает возможность мягкого переключения нагрузки;
- Фиксированный выход 5В/1А для вспомогательной нагрузки;
- Встроенные высокоточные приборы измерения напряжения и силы тока;
- Возможность сохранения до десяти параметров во внутренней памяти;
- Улучшенные функции защиты OVP, OCP, OPP и функция блокировки кнопок на передней панели;
- Удобство конфигурирования в режиме «управляющий/ведомый» (Master/Slave) при последовательном и параллельном соединении до четырех устройств;
- Управление с одного ПК группой (до 32 устройства) источников питания посредством интерфейса RS485;
- Функция дистанционного управления (тестирования);
- Универсальный сетевой разъем сети переменного тока 100 - 240 В с регулировкой коэффициента мощности;
- Высокомощный выходной разъем обеспечивает быстрое и надежное соединение;
- Управление выходными параметрами с помощью таймера (от 1 с до 100 час);
- Принудительная вентиляция в направлении от передней панели к задней обеспечивает эффективное охлаждение в условиях плотного размещения оборудования;
- Драйвера от компании LabVIEW™;
Технические характеристики:
| Спецификация |
|
| Характеристика | Значение |
| Выходные параметры |
|
| Выходное напряжение | От 5 В до 300 В |
| Выходной ток | От 0,02 А до 5,2 A |
| Выходная мощность | 1560 Вт |
| Защита по выходу | |
| Защита от превышения выходного напряжения | От 5 В до 315 В |
| Погрешность | 1,5 В |
| Нестабильность на выходе | |
| Напряжение | ≤32 мВ |
| Ток | ≤10,4 мА |
| Нестабильность на выходе по нагрузке | |
| Напряжение | ≤32 мВ |
| Ток | ≤20,8 мВ |
| Пульсации и шумы (в диапазоне 20 Гц - 20 МГц) | |
| В режиме постоянного напряжения (нагрузка ≥ 0,5 % максимальной) | ≤25 мВскв/≤150 мВ (напряжение сигнала) |
| В режиме постоянного тока | 10 мА |
| Программное разрешение | |
| Установка и cчитывание | 10 мВ / 1 мА |
| Точность программирования (% к выходу + смещение) | |
| Напряжение | 0,05% + 150 мВ |
| Ток | 0,1 % + 15,6 мА |
| Точность считывания (% к выходу + смещение) | |
| Напряжение | 0,05% + 150 мВ |
| Ток | 0,1 % + 15,6 мА |
| Общие характеристики | |
| Время выполнения команд | ≤ 50 мс |
| Коррекция коэффициента мощности | ≥ 0,99 (полная нагрузка) |
| КПД | ≥ 0,80 (полная нагрузка) |
| Компенсация падения напряжения обратной связью | 5 В |
| Время нарастания, при полной нагрузке и без нагрузки | ≤ 100 мс |
| Время спада, при полной нагрузке/без нагрузки | ≤ 100 мс |
| Время восстановления | ≤ 100 мс |
| Номинальные параметры напряжения/частоты питания | ≤ 2000 мс |
| Допустимые пределы изменения входного напряжения | ≤ 2 мс |
| Максимальная потребляемая мощность | От 100 В до 240 В / от 47 Гц до 63 Гц |
| Температурные режимы | От -15 % до +10 % (падение мощности на 10 % при напряжении менее 95 В перем тока) |
| Заявленная входная мощность | 1950 ВА |
| Условия эксплуатации | Эксплуатация (0°С- 40°C)/ хранение (минус 10°C - 70°C) |
| Стандартный интерфейс | USB, RS485, аналоговый интерфейс |
| Дополнительный интерфейс | LAN и GPIB |
| Электромагнитная совместимость | EMC DIRECTIVE 2004/108/EC, EN61326-1 : 2006, CISPR11, Class B, EN 61000-3-2 : 2006, EN 61000-3-3 : 1995 + A1 : 2001 + A2 : 2005, EN 61000-4-2/-3/-4/-5/-6/-11 |
| Безопасность | EN61010-1:2001, EU Low Voltage Directive 2006/95/EC |
| Размеры | 420 х 43,6 х 432 мм |
| Вес | 9 кг |
В комплекте:
- Инструкция по эксплуатации;
- Кабель питания;
- Набор для монтажа в стойку;
- Отчёт о тестировании и сертификат калибровки;
- Клеммная коробка для выводных соединений;
