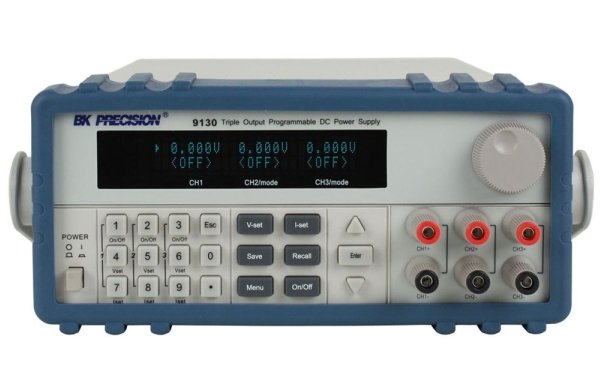

Модель 9130 представляет собой полностью программируемым источником питания постоянного тока с тремя выходами, подающий 0-30В/0-3A на 2 выхода и 0-5В/0-3A на 1 выход. Каждый выход является полностью плавающим (незаземленным). Выходы могут регулироваться автономно, подключаться последовательно или параллельно для генерирования более высоких значений напряжения и силы тока. Модель 9130 идеально подходит для тестирования электронной аппаратуры, а также для применения в сфере производства и сервисного обслуживания, где требуются разнообразные автономные источники питания постоянного тока, и где высоко ценится место на рабочем столе.
- 3 независимых, полностью программируемых и гальванически развязанных выходов
- Можно одновременно отображать и регулировать уставки напряжения и тока для всех 3-х каналов
- Гибкая конфигурация выхода: можно соединить параллельно любые 2 или все 3 канала
- Превосходная стабильность и регулировка
- Компактная площадь основания прибора (монтируется в стойке 2Ux1/2U)
- Набор команд, совместимый с SCPI. Связь через USN-интерфейс, используя включенный в комплект поставки кабель последовательного адаптера «USB– TTL». Кабель интерфейса RS232, выполняющий преобразование из RS232 в TTL, является опциональным (заказ IT-E131)
- Защита OVP(от перенапряжения) и OTP (от перегрева)
- Управление включением/отключением выхода
- В комплект поставки входит прикладное программное обеспечение для эмуляции передней панели и создания простой тестовой последовательности
- 50 ячеек памяти для хранения и поиска информации
- Калибровка без открытия корпуса
| Технические характеристики | 9130 | |
| Напряжение | Сила тока | |
| Выходные характеристики |
0 ~ 30 В (Канал 1 + Канал 2) 0 ~ 5 В (Канал 3) |
0 ~ 3 А (Канал 1 + Канал 2) 0 ~ 3 А (Канал 3) |
| Стабилизация на нагрузке ±(% выхода + смещение) | < 0,01% + 3 мВ | < 0,01% + 3 мА |
| Стабилизация в сети ±(% выхода + смещение) | < 0,01% + 3 мВ | < 0,1% + 3 мА |
| Дискретность программирования | 1 мВ | 1 мА |
| Дискретность обратного считывания | 1 мВ | 1 мА |
| Погрешность программирования 12 месяцев, (при 25°C ± 5°C) ±(% выхода + смещение) | < 0,03% + 10 мВ | < 0,1% + 5 мА |
| Погрешность обратного считывания 12 месяцев, (при 25°C ± 5°C) ±(% выхода + смещение) | < 0,03% + 10 мВ | < 0,1% + 5 мА |
| Температурный коэффициент (0°C ~ 40°C) ±(% выхода + смещение) | < 0,03% + 10 мВ | < 0,1% + 5 мА |
| Температурный коэффициент обратного считывания ±(% выхода + смещение) | < 0,03% + 10 мВ | < 0,1% + 5 мА |
| Погрешность отслеживания в последовательном режиме | < 0,05% + 10 мА | |
| Погрешность отслеживания в параллельном режиме | < 0,02% + 5 мВ | < 0,1% + 20 мА |
| Пульсация | < 1 мВ rms*/3 мВ пик-пик | |
| Шум | < 3 мВ rms | |
| Общие характеристики | ||
| Запоминающее устройство | 50 ячеек памяти | |
| Таймер |
Дискретность: 1 сек; Диапазон: 1 сек ~ 999999 сек |
|
| Масса | 9 кг | |
| Размеры (Ш x В x Г) | 214,5 x 88,2 x 354,6 мм | |
| Принадлежности |
ВХОДИТ В КОМПЛЕКТ ПОСТАВКИ: Сетевой шнур, руководство по эксплуатации, кабель связи USB, установочный диск с программным обеспечением ОПЦИОНАЛЬНО: Кабель последовательного адаптера «RS232-TTL» IT-E131, подвесные выводы TL 5A и TL30, комплект испытательных концов для подключения к прибору TLPS |
|
* rms – среднеквадратичное значение
В технические данные могут быть внесены изменения без предварительного уведомления
