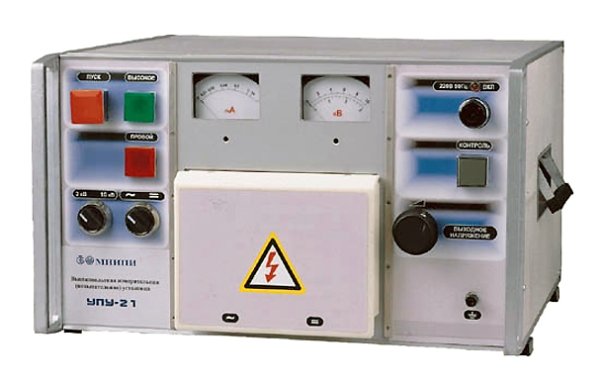

Пробойная установка УПУ-21
Высоковольтные измерительные (испытательные) установки предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току.
Установки могут найти применение в научно-исследовательских институтах, в испытательных лабораториях, ремонтных мастерских, на базах для технического развития, на предприятиях при испытаниях и ремонте радиоэлектронной аппаратуры. Заменяет: УПУ-10М, УПУ - 1М
• напряжение 10 кВ, ток 50 мА, мощность 500 Вт (УПУ-21)
• напряжение 5 кВ, ток 100 мА, мощность 500 Вт (УПУ-21/1)
• напряжение 10 кВ, ток 100 мА, мощность 1000 Вт (УПУ-21/2)
| Общие параметры | |||||
| УПУ-21 | УПУ-21/1 | УПУ-21/2 | УПУ-5М | УПУ-10 | |
| Выходное переменное напряжение, кВ | 0 - 3 0 - 10 |
0 - 2 0 - 5 |
0 - 3 0 - 10 |
0,2-6 | 0 - 1, 0 - 3, 0 - 10 |
| Измерение тока утечки | 0 - 50 мА | 0 - 100 мА | 0 - 100 мА | 0,1-100 мА | 0,01-10 мА |
| Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 ма | ≤5% | ≤5% | ≤5% | ≤5% (холостой ход) |
≤5% (холостой ход) |
| Погрешность установки выходного напряжения | ≤4% | ≤3% | ≤3% | ≤3% | - |
| Ток срабатывания защиты, мА | до 50 | 100-120 | 100-120 | 1-99 | 40-100 |
| Выходная мощность, Вт | 500 | 500 | 1000 | - | 1000 |
