Пробник N2818A

Артикул: 1-380237

Полоса пропускания: 200 МГц; Время нарастания: 1,75 нс; Напряжение, дифференциальный режим: ±20 В; Напряжение, режим с общей землей: 60 ±В; Коэффициент ослабления: 10 / 100; Входное сопротивление: Дифференциальный режим 1 МОм, с общей землей 500 кОм; Входная емкость: Дифференциальный режим 7 пФ, с общей землей 3,5 пФ; Особенности: Интерфейсу AutoProbe. Идеально подходит для измерения параметров высокоскоростных силовых устройств, цифровых систем и автомобильных шин передачи данных (CAN, LIN, FlexRay).

Описание и характеристики

Дифференциальный пробник N2818A с интерфейсом AutoProbe

Полоса пропускания 200 МГц
Коэффициент деления 10:1
Широкий динамический диапазон для различных прикладных задач: ±20 В для дифференциальных сигналов и ±60 В для синфазных сигналов
Высокое входное сопротивление и малая величина входной емкости для снижения нагрузки на исследуемую схему: 1 МОм/3,5 пФ
Подключение непосредственно к интерфейсу AutoProbe, не требуется отдельный источник питания
Идеально подходит для измерения параметров высокоскоростных силовых устройств, цифровых систем и автомобильных шин передачи данных (CAN, LIN, FlexRay)

Описание

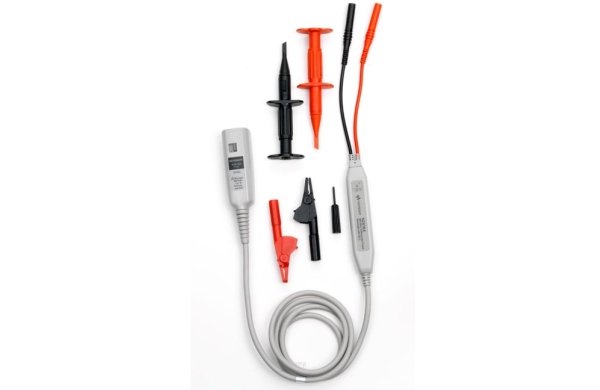

Дифференциальный пробник Keysight N2818A с полосой пропускания 200 МГц предназначен для точных измерений параметров высокоскоростных дифференциальных сигналов при разработке и тестировании быстродействующих силовых устройств и цифровых систем, а также автомобильных шин передачи данных. Дифференциальный пробник N2818A имеет коэффициент деления 10:1, что позволяет использовать его для решения широкого круга прикладных задач. В стандартную комплектацию пробника входят два наконечника в виде крючка и два зажима типа «крокодил», которые дают возможность подключаться как к крупным, так и к мелким компонентам в ограниченном пространстве. Благодаря высокому входному сопротивлению 1 МОм и малой величине входной емкости (3,5 пФ), пробник N2818A обеспечивает минимальную нагрузку на исследуемую схему.

Пробник N2818A совместим с любыми осциллографами серий InfiniiVision и Infiniium, имеющими входы 50 Ом с интерфейсом AutoProbe, через который осуществляется и питание пробника. Для работы с осциллографами, не имеющими интерфейса AutoProbe, рекомендуется использовать дифференциальный пробник N2792A.

Полоса пропускания 200 МГц
Время нарастания 1,75 нс
Напряжение, дифференциальный режим ±20 В
Напряжение, режим с общей землей 60 ±В
Коэффициент ослабления 10 / 100
Входное сопротивление Дифференциальный режим 1 МОм, с общей землей 500 кОм
Входная емкость Дифференциальный режим 7 пФ, с общей землей 3,5 пФ
Особенности Интерфейсу AutoProbe. Идеально подходит для измерения параметров высокоскоростных силовых устройств, цифровых систем и автомобильных шин передачи данных (CAN, LIN, FlexRay).
