Пробник N2783B

Артикул: 1-380289

Полоса пропускания: 0 (DC)...100 МГц; Время нарастания: < 3,5 нс; Максимальный ток: 30 Aскз (AC/DC); Коэффициент трансформации: 0,1 В/A; Минимальная чувствительность: 0,005 A; Погрешность: ± 1 % (в диап. до 30 А); Максимальный размер проводника: 5 мм; Особенности: токовый пробник (тип «клещи») для измерения пост./ переменного (DC/ AC) тока без разрыва цепи. Подключение к осциллографам с входом BNC. Длина соед. кабеля 1,5 м (коннектор BNC), макс. импульсный ток 50 Aпик (< 10 мкс), установка нуля (DC-zero) . Питание ±12 В пост., потребл. мощность 5,3 Вт. Макс. рабочее напряжение 300 В кат I, масса 240 гр. Для выполнения измерений в схемах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве.

Описание и характеристики

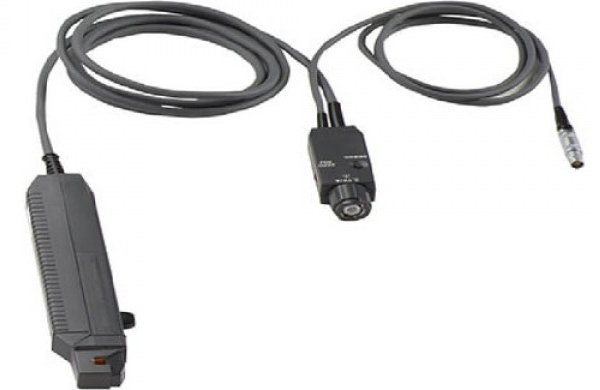

Токовый пробник N2783B постоянного и переменного тока, 100 МГц/30 А (СКЗ)

Совместимость с осциллографами Keysight серий 1000, 3000, InfiniiVision 2000X, 3000X, 5000, 6000, 7000, Infiniium 8000 и 9000. Для использования с осциллографами серии Infiniium 90000 требуется высокоимпедансный адаптер E2697A, а с осциллографами серии Infiniium 90000X — высокоимпедансный адаптер N5449A
Равномерная АЧХ в пределах полосы пропускания (от 0 до 100 МГц)
Измерение силы тока до 30 А (СКЗ)
Высокая точность измерений (1%) и отличное отношение сигнал/шум
Функция защиты от чрезмерно высоких значений входного сигнала
Прямое подключение к BNC разъему высокоимпедансного входа осциллографа
Клавиша размагничивания для устранения остаточной намагниченности в сердечнике пробника
Внешний источник питания Keysight N2779A позволяет подключать одновременно до трех пробников

Полоса пропускания 0 (DC)...100 МГц
Время нарастания < 3,5 нс
Максимальный ток 30 Aскз (AC/DC)
Коэффициент трансформации 0,1 В/A
Минимальная чувствительность 0,005 A
Погрешность ± 1 % (в диап. до 30 А)
Максимальный размер проводника 5 мм
Особенности токовый пробник (тип «клещи») для измерения пост./ переменного (DC/ AC) тока без разрыва цепи. Подключение к осциллографам с входом BNC. Длина соед. кабеля 1,5 м (коннектор BNC), макс. импульсный ток 50 Aпик (< 10 мкс), установка нуля (DC-zero) . Питание ±12 В пост., потребл. мощность 5,3 Вт. Макс. рабочее напряжение 300 В кат I, масса 240 гр. Для выполнения измерений в схемах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве.
