Описание и характеристики

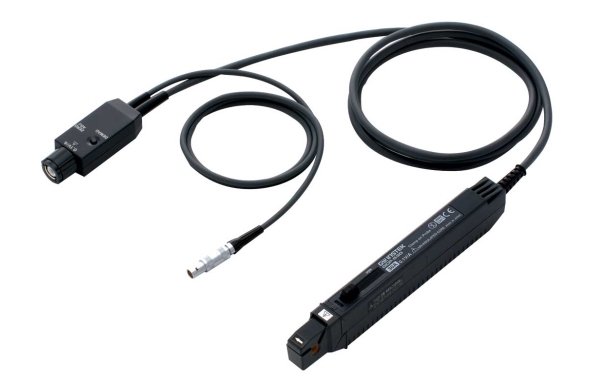

Токовый пробник: макс. непрерывный входной ток 30 А скз (пик. ток 50 А скз); полоса пропускания 0…50 МГц время нарастания ≤ 7 нс; коэф. преобр. 0,1 В/А; погрешность (45…66 Гц): ± 0,1 % (0…30Аскз)/ ± 2 % (30Аскз…50Апик); шум (отн. входа) ≤ 2,5 мА скз; питание ±12 В пост.; потребл. мощность 5,6 Вт макс. Общие данные: длина провода 1,5 м (т/пробник)/ 1 м (каб. питания), масса 240 г., 175×18×40 мм, макс. диам. проводника 5 мм, тип соедин. BNC. Примечание: для питания требуется внешний источник GCP-425P для одновременной работы 4-х пробников.
Полоса пропускания | 0 (DC)...50 МГц |
Время нарастания | < 7 нс |
Максимальный ток | 30 Aскз (AC/DC) |
Коэффициент трансформации | 0,1 В/A |
Минимальная чувствительность | 0,1 A |
Погрешность | ± 0,1 % (в диап. до 30 А) |
Максимальный размер проводника | 5 мм |
Особенности | токовый пробник (тип «клещи») для измерения пост./ переменного (DC/ AC) без разрыва цепи. Подключение к осциллографам с входом BNC. Длина соед. кабеля 1,5 м (коннектор BNC), макс. импульсный ток 50 Aпик (< 10 мкс), установка нуля (DC-zero), . Подключение к прибору с гнездами BNC или мультиметру/ вольтметру (4 мм/мама) с помощью переходника-адаптера. Питание ±12 В пост., потребл. мощность 5,6 Вт. Макс. рабочее напряжение 300 В кат I, масса 240 гр. Для выполнения измерений на интегральных платах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве. |
