Под заказ

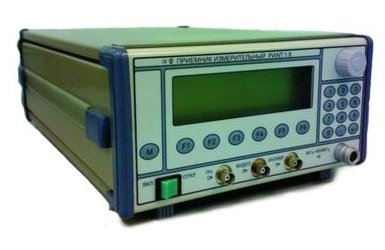

Приемник измерительный РИАП 1,8

Артикул: 1-352960

  • Слуховой контроль ИРП, имеющих амплитудную и частотную модуляцию.
  • Индикация результатов измерения в единицах дБмкВ,дБмВт.

Портативен, экономичен и удобен в  работе.

Цифровая обработка  результатов и автоматизация управления, измерений и установки параметров при подключении к ПЭВМ через интерфейс  RS-232.

Слуховой контроль ИРП, имеющих амплитудную и частотную модуляцию.

Индикация результатов измерения в единицах дБмкВ,дБмВт.

Высокая точность измерений и стабильность характеристик.

Самодиагностика и автокалибровка.

Графический дисплей.

2 режима работы: режим измерительного приёмника, режим сканера радиопомех.

Разработан,   как  портативный, носимый,   предназначенный для мобильного использования в автономных условиях.  В сочетании  с предлагаемыми  с измерительными антеннами, эквивалентами  сети, пробником напряжения  Я6-122 с достаточной точностью и удобным сервисом обеспечивает:

  • основные функции контроля ЭМС  излучений  РЭС в соответствии  с требованиями  ГОСТ Р 51319 в диапазоне

9 кГц – 1800 МГц;

  • контроль излучений  по ГОСТ Р 51318.11-99   норм индустриальных радиопомех  от высокочастотных устройств  промышленного, научного, медицинского и бытового назначения.

Технические характеристики РИАП 1.8.

Наименование характеристики

Значение

Диапазон рабочих частот

от 9 кГц до 1,8 ГГц.

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

не более ±(1х10-5F+Df),

где  F – частота настройки, ГцDf – измерительная полоса пропускания, Гц.

Полосы пропускания Df по уровню 3дБ

1 кГц; 1 МГц с погрешностью не  более ± 30 %.

Полосы пропускания Df по уровню 6 дБ

200 Гц; 9 кГц; 120 кГц c пределами характеристик избирательности в соответствии с ГОСТ Р 51319.

Основная погрешность измерения уровня

не более ± 2,5  дБ.

Избирательность по побочным  каналам приема

не менее 70 дБ.

Ослабление взаимной модуляции при испытании импульсным сигналом

не менее 36 дБ

Уровень интермодуляционных составляющих 3-го порядка при уровне входных сигналов не менее минус 40 дБмВт при минимальном ослаблении входного аттенюатора

- минус 70 дБ, в диапазоне 9 кГц -30 МГц:

- минус 60 дБ, в диапазоне от 30 МГц до 1,8ГГц

Демодулятор

АМ, ЧМ

Дистанционное управление

RS-232

Напряжение питания

от 10,5 до 14,4 В

Потребляемая мощность

не более 10 Вт

Время работы от встроенного аккумулятора

Не менее 4 часов

Средняя наработка на отказ приемника

не менее  6000 ч.

Масса с аккумулятором, не более

 кг

Габаритные размеры

129х250х393 мм

«Приёмник измерительный РИАП 1,8»  с пиковым, квазипиковым детектором и детектором средних значений в определенных ГОСТ Р 51319-99  полосах частот  обеспечивает  измерение синусоидальных и импульсных  напряжений не менее значений, указанных ниже  в табл.

Диапазон частот, МГц

Вид показания

Ширина полосы пропускания, кГц

٭Нижний предел измерения,дБмкВ

Верхний предел измерения,дБмкВ

0,009-0,15

Среднее

Квазипиковое

0,2

0,2

8

14

77

77

0,15-30

Среднее

Квазипиковое

9

9

8

14

77

77

30-1800

Среднее





Квазипиковое

120





120

18

(для комплекса от 3 до 8)

25

(для комплекса от 10 до 15)

77





77

     ٭ При соотношении “сигнал – шум” 14 дБ и дополнительной погрешности 1 дБ.

        При соотношении “сигнал – шум” 7 дБ и дополнительной погрешности 3 дБ нижний предел измерений для квазипикового детектора уменьшается на 7 дБ.

Примечание:

1). Погрешность измерения при измерении приёмником напряжения с использованием эквивалента сети (тип 4 и тип 5) или пробника напряжения Я6-122/1 (тип 1 по ГОСТ Р 51319-99) –  не более 3 дБ;

2) Погрешность измерения при измерении приёмником напряжения однородного поля с использованием антенн – не более 4 дБ;
