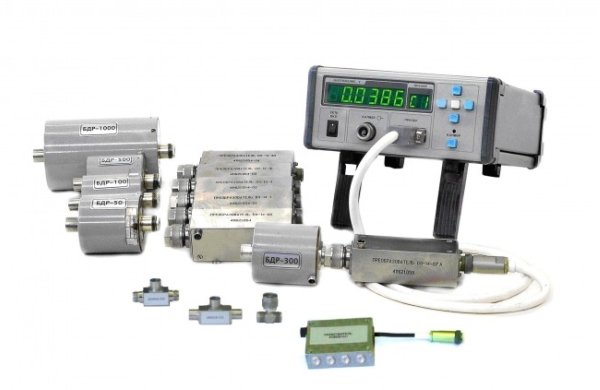

Преобразователь напряжения В9-14
Комплект преобразователей напряжения В9-14 служит для особо точного измерения среднеквадратических значений переменных напряжений.
Состоит из блоков термоэлектрического преобразования переменного напряжения и тока в постоянное напряжение, блоков добавочных резисторов и блока цифровой индикации.
Блоки термоэлектрического преобразования построены на основе микромодуля многоэлементного пленочного дифференциального термопреобразователя и обеспечивают выдачу независимого от частоты и формы сигнала постоянного напряжения, пропорционального среднеквадратическому значению переменного сигнала.
Блоки добавочных резисторов включаются на входе блока электротеплового преобразования тока при большом уровне напряжения сигнала (50 В и более) и служат для уменьшения величины сигнального тока.
Блок цифровой индикации принимает и обрабатывает выходное напряжение подключенного к нему блока термоэлектрического преобразования и высвечивает на цифровом табло результат измерений. Кроме того, этот блок содержит многозначную меру постоянного напряжения обеих полярностей, которая используется для калибровки блоков термоэлектрического преобразования, а также вычислительное устройство, которое обеспечивает внесение необходимых поправок в результат измерения.
Комплект преобразователей напряжения В9-14 поставляется в трех вариантах:
• для измерения переменных напряжений малого (0,5– 30 В) и большого (50- 1000 В) уровней (вариант поставки № 1);
• для измерения переменных напряжений малого (0,5– 30 В) уровня (вариант поставки № 2);
• для преобразования переменных напряжений большого (50– 100 В) уровня в постоянное напряжение (вариант поставки № 3).
Общие параметры | |||
вариант поставки № 1 | вариант поставки № 2 | вариант поставки № 3 | |
Диапазон уровней Uх сигналов напряжения |
0,25– 1000 В на поддиапазонах с конечными пределами Uп= 0,5; 1; 3; 10; 30; 50; 100; 300; 1000 В. |
0,25– 30 В на поддиапазонах с конечными пределами Uп= 0,5; 1; 3; 10; 30 В |
25– 1000 В на поддиапазонах с конечными пределами Uп= 50; 100; 300; 500; 1000 В |
Диапазон частот | 10 Гц–100 МГц на поддиапазонах 0,5; 1; 3 В. 10 Гц–30 МГц на поддиапазонах 10 и 30 В; 10 Гц–1 МГц на поддиапазонах 50 и 100 В 10 Гц–100 кГц на поддиапазонах 300; 500 и 1000 В |
10 Гц–100 МГц на поддиапазонах 0,5; 1; 3 В 10 Гц–30 МГц на поддиапазонах 10 и 30 В |
10 Гц–1 МГц на поддиапазонах 50 и 100 В 10 Гц–100 кГц на поддиапазонах 300; 500 и 1000 В |
Предел допускаемой основной погрешности преобразования при переходе от постоянного напряжения сигнала к переменному сигналу частоты градуировки 1 кГц |
±0,01 % | ±0,01 % | ±0,01 % |
Предел допускаемой основной погрешности преобразования при переходе от вх. сигнала частоты градуировки к сигналу нормальной области частот 0,02–20 кГц |
±0,01 % | ±0,01 % | ±0,01 % |
Предел допускаемой частотной погрешности преобразования при переходе от входного сигнала частоты градуировки к сигналу рабочей области частот |
на поддиапазонах на поддиапазоне на поддиапазонах на поддиапазонах на поддиапазоне на поддиапазоне на поддиапазоне |
на поддиапазонах на поддиапазоне на поддиапазонах |
на поддиапазонах на поддиапазоне на поддиапазоне на поддиапазоне |
Входное сопротивление и емкость | На поддиапазонах 0,5; 1; 3; 10; 30 В: более 200 Ом/В; менее 5 пФ. На поддиапазонах 50; 100; 300; 500; 1000 В: более 1,2 кОм/В; менее 5 пФ |
На поддиапазонах 0,5; 1; 3; 10; 30 В: более 200 Ом/В; менее 5 пФ |
На поддиапазонах 50; 100; 300; 500; 1000 В: более 1,2 кОм/В; менее 5 пФ |
