Прецизионный RLC-метр ST52S (базовая комплектация)
• Удобен для работы одной рукой
• Идеален для SMD-компонентов
• Автоопределение типа компонента
• Автоматические диапазоны
• Ручные режимы измерений
• Изменяемый уровень тестового сигнала
• Точные позолоченные щупы
• Прозвонка цепей и диодов
• Измерение вторичных параметров
• Компактный эргономичный дизайн
• Литий-ионная батарея
• Высококонтрастный OLED дисплей
ХАРАКТЕРИСТИКИ
Диапазоны измерений и точность
|
Сопротивление |
Диапазон: |
0,05 Ω…9,9 МΩ |
|
Точность: |
до 0,2%, в зависимости от предела |
|
|
Ёмкость |
Диапазон: |
0,5 пФ…999 мкФ |
|
Точность: |
до 0,2%, в зависимости от предела |
|
|
Индуктивность |
Диапазон: |
0,5 мкГн…999 мГн |
|
Точность: |
до 0,5%, в зависимости от предела |
|
|
Добротность Q |
Диапазон: |
0,001…1000 |
|
Тангенс угла диэл. потерь |
Диапазон: |
0,001…1000 |
Основные характеристики
|
Частота измерений: |
1 кГц, 10 кГц, 120 Гц, 100 Гц |
|
Точность установки частоты измерений: |
50 PPM (0,005%) |
|
Уровень тестового сигнала: |
0,5/1,0±5% В (СКЗ), синусоидальный |
|
Внутреннее сопротивление источника: |
62,5 Ω/1 кΩ/16 кΩ ±1% |
Физические
|
Рабочий диапазон температур: |
0…+55 °C |
|
Тип батареи: |
LiPO аккумулятор емкостью 180 мАч |
|
Продолжительность работы: |
до 20 ч непрерывной работы, до 2 ч цикл зарядки |
|
ЭМС: |
FCC 15 part B, SE |
|
Габариты прибора: |
14 x 2,5 x 3,0 см |
|
Масса: |
29 гр |
|
Гарантия: |
1 год |
Особенности Smart Tweezers™ ST52S
- Существенно улучшена точность измерений: 0.2% для C, 0.2% для R, 0.5% для L
- Два уровня тестового сигнала, 0,5 В и 1 В: 1,0 В обеспечивает лучшую точность измерений керамических конденсаторов типа X5R. Меньший уровень полезен при измерениях на плате.
- Режимы ESR и Z
- Функция установки смещения нуля
- Установка порога отклонения значений для удобной сортировки компонентов
- Швейцарские щупы в комплекте
- OLED дисплей
- Четырехдиапазонный джойстик и кнопка быстрого выбора режима

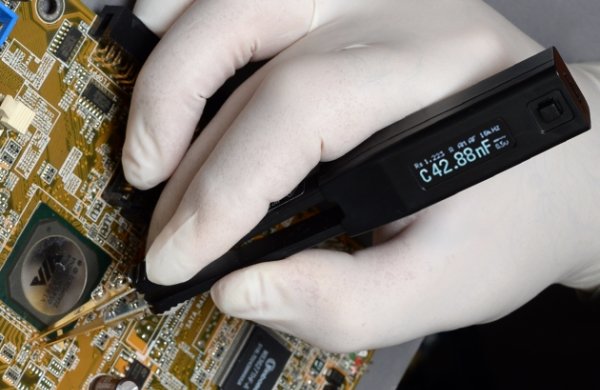

Smart Tweezers™ – портативный LCR-метр нового поколения. Smart Tweezers™ существенно облегчает решение задачи идентификации и измерения компонентов для поверхностного монтажа, а также при поиске неисправностей в сложных электронных приборах. Уникальное конструктивное решение, соединяющее в единое устройство позолоченный пинцет и встроенный цифровой мультиметр, обеспечивает компактность, легкость и полностью автономную работу.
Удобный инструмент для миниатюрных компонентов
Устройства для поверхностного монтажа (SMD), как правило, очень миниатюрны и не имеют проволочных выводов. Поэтому их сложнее тестировать, нежели традиционные электронные компоненты. Smart Tweezers™ дает пользователям удобный способ для оценки параметров компонентов, сортировки, а также измерений на уже смонтированной плате. Точные позолоченные щупы, выполненные из немагнитной стали высокой упругости способны обеспечить надежный контакт с выводами даже самых небольших SMD компонентов (вплоть до размера 0201) или произвести измерения на выводах таких деталей, установленных в плату. Щупы изготовлены компанией IDEAL-TEK S.A., Швейцария специально для Smart Tweezers™.
Измерение ESR
Smart Tweezers™ предлагает режим измерения ESR для конденсаторов большой емкости. Поиск неисправных конденсаторов с помощью обычного тестера довольно затруднителен, т.к. емкость неисправного конденсатора может лишь незначительно отличаться от номинальной. В этом случае именно ESR является важнейшим параметром, поскольку остальные неисправности, такие, как короткое замыкание или низкое сопротивление постоянному току, встречаются гораздо реже.
И для обычных деталей
Тестер также можно использовать для измерения традиционных деталей, выводы которых слишком коротки, чтобы вставить их в обычные клеммы.
Встроенный литий-ионный аккумулятор
Smart Tweezers™ оснащен Li-Ion батареей, не требующей замены.
Кабель microUSB входит в комплект поставки (зарядное устройство поставляется только в США и Канаду).
Автоматическое определение типа компонентов
Smart Tweezers™ автоматически определяет тип компонента (резистор, конденсатор или индуктивность), выбирает подходящий диапазон и частоту тестового сигнала для наибольшей точности измерений. Эти параметры можно задать и принудительно, в ручном режиме. На дисплее устройства отображаются тип компонента, результаты и условия измерений. Основной дисплей отображает текущее значение главного параметра измеряемого компонента. Дополнительный дисплей (сверху) показывает значение паразитных величин или условия измерений, в случае, когда главным параметром являются индуктивность или емкость.
Эргономичный дизайн и удобное управление
Установленные по умолчанию параметры можно изменить через систему меню с помощью джойстика (Navigation Control). Показания могут отображаться зеркально, для использования левой рукой.
Прозвонка цепей, определение полярности диодов, другие параметры и режимы
Smart Tweezers™ позволяет измерять различные параметры компонентов, включая тангенс угла диэлектрических потерь (D) и добротность (Q). Встроенный режим измерения эквивалентного сопротивления (ESR) поможет лучше узнать внутреннее сопротивление конденсатора, которое обычно изменяется в зависимости от частоты. В режиме DIODE Smart Tweezers™ определяет полярность диодов или уведомляет о коротком замыкании. Smart Tweezers™ можно прозванивать цепи, причем сопротивление цепи, ниже которого звучит сигнал, задается. Эта функция также помогает при определении к.з. на печатных платах. В ручном режиме Smart Tweezers™ измеряет конкретный параметр — L, C, R, Z или ESR. Эти режимы улучшают измерение параметров компонентов. Выбор амплитуды тестового сигнала – 0,5 или 1 В – улучшает точность определения параметров и/или работу непосредственно на печатной плате. Наглядный режим tolerance со звуковым подтверждением облегчает сортировку компонентов. Для большей точности и устранения систематической погрешности есть возможность принудительной установки “виртуального” нулевого значения.
