N6762A Прецизионный модуль источника питания постоянного тока, 50 В, 3 А, 100 Вт
Ключевые возможности и технические характеристики
Выходные параметры
- Напряжение: от 0 до 50 В
- Ток: от 0 до 3 А
- Максимальная мощность: 100 Вт
Погрешность программирования (при температуре 23°С ±5°C)
- Напряжение:
– верхний диапазон: 0,016% + 6 мВ
– нижний диапазон (менее 5,5 В): 0,016% + 1,5 мВ - Ток:
– верхний диапазон: 0,04% + 200 мкА
– нижний диапазон (менее 100 мА при напряжении 0…7 В): 0,04% + 15 мкА
Шумы и пульсации (от 20 Гц до 20 МГц)
- Напряжение: 4,5 мВ (размах)/350 мкВ (СКЗ)
- Ток: 2 мА (СКЗ)
Описание
Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 48606-11.

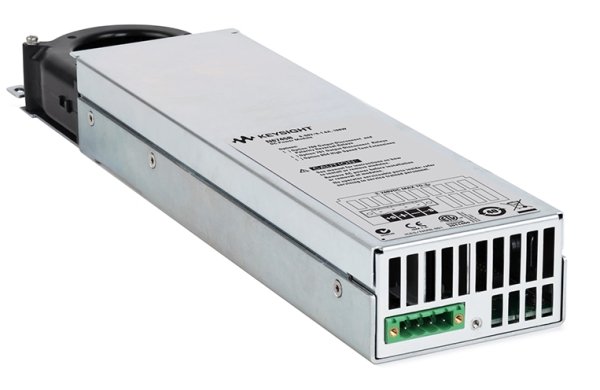

Модуль Keysight N6762A представляет собой прецизионный модуль источника питания постоянного тока с низким уровнем шумов и выходной мощностью 100 Вт. Он обеспечивает точное управление и измерение тока в миллиамперном и микроамперном диапазоне, а также возможность одновременной дискретизации сигналов напряжения и тока и сохранения полученных значений в буфере данных, как в цифровом осциллографе. Использование опции 2UA позволяет проводить измерение тока утечки и тока в режиме ожидания от 1 мкА.
Модуль N6762A может работать совместно с низкопрофильной модульной системой питания серии N6700 (в составе автоматизированной измерительной системы) или с анализатором источников питания постоянного тока N6705 (при настольном применении). Модульная система питания N6700 оснащена интерфейсами GPIB, LAN и USB и соответствует классу C стандарта LXI. Потребитель может выбрать любую комбинацию из более чем 20 различных модулей — от базовых до высокоточных, обеспечивающих выходную мощность от 20 Вт до 300 Вт.
