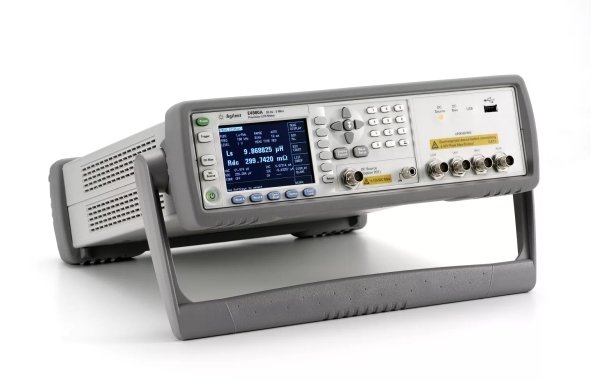

Прецизионный измеритель LCR Agilent Technologies E4980A

• Рабочий диапазон частот от 20 Гц до 2 МГц, разрешение 4 десятичных разряда на любом пределе
• Основная погрешность измерений 0,05% при превосходной повторяемости на нижних и верхних пределах измерения импеданса
• Высокоскоростные измерения: 5,6 мс
• Испытательный сигнал 20 В СКЗ переменного тока
• Встроенный источник напряжения смещения 40 В постоянного тока
• Источник смещения силы постоянного тока до 40 А с внешним источником постоянного тока 42841A
• Функция измерения со свипированием по списку из 201 точки

Прецизионный измеритель LCR Е4980А компании Agilent обеспечивает наилучшее сочетание точности, скорости измерений и универсальности для широкого диапазона измерений компонентов. Обладая высокой скоростью измерений и выдающимися характеристиками как на нижних, так и верхних пределах измерения импеданса, Е4980А является основным инструментом, предназначенным как для разработки и исследований, так и производственных испытаний компонентов и материалов.

 Стабильность измерений малых эквивалентных последовательных сопротивлений конденсаторов

С целью увеличения быстродействия и уменьшения потребляемой мощности схем эквивалентное последовательное сопротивление конденсаторов становится все меньше; соответственно, его труднее измерять. E4980A обеспечивает исключительную стабильность таких измерений.

 Исключительно точные измерения высокого импеданса

Значения емкости бескорпусных конденсаторов и полупроводниковых пластин в настоящее время упали до пределов, оцениваемых фемтофарадами. Поэтому очень стабильные и точные измерения высокого импеданса необходимы для повышения выхода годных изделий и надежности схемы. Превосходя предыдущий измеритель 4284A, которые в течение долгого времени был промышленным стандартом, прибор E4980A имеет еще более высокую стабильность измерений устройств с малой емкостью.

 Высокие скорости измерений

• 5,6 мс на точку на частоте 1 МГц в режиме SHORT (короткий)
• 88 мс на точку на частоте 1 МГц в режиме MED (средний)
• 220 мс на точку на частоте 1 МГц в режиме LONG (длинный)

 Функция усреднения (до 999)

Позволяет пользователям улучшить повторяемость измерений.

 Шесть удобных режимов отображения

Пользователь может выбрать один из шести режимов отображения, исходя из конкретных задач измерения:
• Normal  для просмотра данных
• Large display  для большего удобства считывания данных
• BIN No.  для сравнения результатов измерения и сортировки устройств
• BIN count  для статистической оценки
• LIST sweep для последовательных данных
• Blank page  выключение дисплея для максимальной производительности

 Свипирование по списку из 201 точки

Частота, предел измерения и параметры стимула могут быть заданы в виде списка параметров (максимум 201 точка). Пользователь может независимо выбрать два параметра для испытания при различных условиях измерения.

 Поддержка широкого набора устройств подключения

E4980A можно использовать с более чем 30 устройствами подключения для разных задач измерения: от материалов до компонентов с монтажом на поверхность. Встроенные функции компенсации минимизируют влияние устройств подключения.

 Подключение к ПК

Стандартные интерфейсы GPIB, LAN и USB обеспечивают обеспечивают различные способы управления прибором.

 Модель начального уровня (опция E4980A-005)

Для тех пользователей, кому в ближайшем будущем не потребуются предельные скорости измерения, доступна опция экономичной модели начального уровня. Эта модель обеспечивает такой же уровень точности, но при скоростях в 2 - 5 раз меньших, чем стандартная модель.

 Технические характеристики

• Измеряемые параметры: CpD, CpQ, CpG, CpRp, CsD, CsQ, CsRs, LpD, LpQ, LpG, LpRp, LsD, LsQ, LsRs, RX, Zθd, Zθr, GB, Yθd, Yθr, отклонение, % от отклонения; с опцией E4980001 дополнительно: Rdc, Vdc, Idc
• Метод подключения при измерении: четырёхпарное подключение
• Диапазон частот измерений: от 20 Гц до 2 МГц с разрешением
4 десятичных разряда на любой частоте
• Уровень измерительного сигнала: от 0 до 2 В (СКЗ)/от 0 до 20 мА (СКЗ); опция 001: от 0 до 20 В (СКЗ)/от 0 до 100 мА (СКЗ)
• Режимы измерительного сигнала: нормальный, постоянный
• Основная погрешность измерения импеданса: 0,05%
• Коррекция ошибок: меры ХХ/КЗ, меры ХХ/КЗ/согласованная нагрузка
• Коррекция длины кабеля: 1/2/4 м
• Время интегрирования: короткое, среднее, длинное
• Источник смещения напряжения постоянного тока: от 0 до 2 В; опция 001: ±40 В/±100 мА
• Источник смещения силы постоянного тока (опция 002):
от 0,01 А до 20 А (с 42841A и 42842A);
от 0,02 A до 40 A (с двумя 42841A, 42842B и 42843A)
• Одновременное измерение на постоянном токе следующих параметров: сопротивление, сила тока, напряжение, импеданс, Ls и Rdc (для катушек индуктивности), ток утечки (для конденсаторов)
• Источник напряжения постоянного тока: ±10 В (опция 001)
• Интерфейсы: интерфейс манипулятора (опция 201), интерфейс сканера (опция 302), GPIB, USB (хост и устройства), LAN
• Диапазон рабочих температур и относительной влажности: от 0 до 40 °C, от 15 до 85% при температуре 40 °C
• Требования к электропитанию: от 90 до 264 В, от 47 до 63 Гц, 350 ВА (макс.)
• Габаритные размеры: 375 (В) x 105 (Ш) x 390 (Г) мм
• Масса: 5,3 кг (ном.)
