Точность и прослеживаемость измерений температуры по инфракрасному излучению
Сегодня можно легко повысить точность измерения температуры по ИК-излучению благодаря возможности применения новых прецизионных инфракрасных калибраторов 4180/81 Precision Infrared Calibrator, выпускаемых компанией Fluke Calibration. Эти ИК-калибраторы обеспечивают более последовательную, точную и надежную калибровку, поскольку излучательная способность является радиометрически калибруемым свойством, а размер мишени минимизирует размер ошибок вследствие воздействия источника. Кроме того, эти калибраторы упрощают калибровку, поскольку они однозначно компенсируют ошибки, связанные с настройками излучательной способности термометра.
Новые аккредитованные функциональные характеристики выбранных и активизированных калибровок
- Радиометрическая калибровка для получения представительных, согласованных результатов.
- Включена аккредитованная калибровка
- Точные, надежные характеристики в диапазоне от –15 до 500 °C
- Для калибровки большинства термометров необходим большой размер мишени – 152 мм.
- Малая масса прибора (8,6 кг) позволяет легко его поднимать и переносить.
- Интуитивно понятный и легко читаемый дисплей, отображающий стабильную температуру.

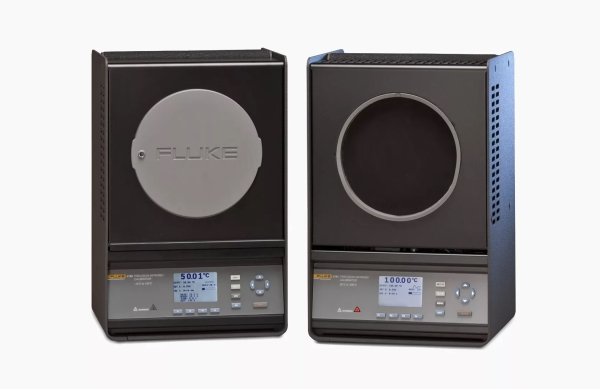

Прецизионные инфракрасные калибраторы Precision Infrared Calibrator серии 4180 для инфракрасных термометров и тепловизоров быстры, точны и просты в использовании. Такой калибратор поступает с аккредитованной калибровкой, проведенной в одной из всемирно признанных калибровочных лабораторий, встроенными процедурами стандартной калибровки термометров Fluke и всем, что необходимо, чтобы начать высококачественную калибровку инфракрасного термометра. Это отличное решение для любого инфракрасного термометра или тепловизора в пределах температурного диапазона, в котором он работает.
Калибратор 4180 работает в диапазоне температур от –15 до 120 °C, а калибратор 4181 – в температурном диапазоне от 35 до 500 °C. При калибровке инфракрасного термометра важна согласованность, поскольку мишень, будучи помещенной на соответствующее калибровочное расстояние, должна «видеть» почти весь диапазон.
Кроме того, имея погрешность ±0,35 °C, калибратор серии 4180 может демонстрировать свои технические характеристики без введения дополнительных поправок на излучательную способность, что позволяет достигать установленного отношения неопределенности измерений (TUR), равного 4:1.
| Технические характеристики |
| Температурный диапазон (при температуре окружающей среды 23 °C, излучательная способность 0,95) |
| 4180 |
от –15 до 120 °C |
| 4181 |
от 35 до 500 °C |
|
| Точность показаний1 |
| 4180 |
±0,40 °C при –15 °C |
| |
±0,40 °C при 0 °C |
| |
±0,50 °C при 50 °C |
| |
±0,50 °C при 100 °C |
| |
±0,55 °C при 120 °C |
| 4181 |
±0,35 °C при 35 °C |
| |
±0,50 °C при 100 °C |
| |
±0,70 °C при 200 °C |
| |
±1,20 °C при 350 °C |
| |
±1,60 °C при 500 °C |
|
| Стабильность |
| 4180 |
±0,10 °C при –15 °C |
| |
±0,05 °C при 0 °C |
| |
±0,10 °C при 120 °C |
| 4181 |
±0,05 °C при 35 °C |
| |
±0,20 °C при 200 °C |
| |
±0,40 °C при 500 °C |
|
| Согласованность (диаметр центра мишени 127 мм)2 |
| 4180 |
±0,15 °C при –15 °C |
| |
±0,10 °C при 0 °C |
| |
±0,25 °C при 120 °C |
| 4181 |
±0,10 °C при 35 °C |
| |
±0,50 °C при 250 °C |
| |
±1,00 °C при 500 °C |
|
| Согласованность (диаметр центра мишени 51 мм)2 |
| 4180 |
±0,10 °C при –15 °C |
| |
±0,10 °C при 0 °C |
| |
±0,20 °C при 120 °C |
| 4181 |
±0,10 °C при 35 °C |
| |
±0,25 °C при 250 °C |
| |
±0,50 °C при 500 °C |
|
| Время нагревания |
| 4180 |
15 мин.: c –15 до 120 °C |
| |
14 мин.: c 23 до 120 °C |
| 4181 |
20 мин.: c 35 до 500 °C |
|
| Время охлаждения |
| 4180 |
15 мин.: c 120 до 23 °C |
| |
20 мин.: c 23 до –15 °C |
| 4181 |
100 мин.: c 500 до 35 °C |
| |
40 мин.: c 500 до 100 °C |
|
| Время стабилизации |
|
| Номинальная излучательная способность3 |
|
| Компенсация излучательной способности термометра |
|
| Диаметр мишени |
|
| Компьютерный интерфейс |
|
| Электропитание |
| 4180 |
115 В переменного тока (±10 %), 6,3 А, |
| |
50/60 Гц, 630 Вт |
| |
230 В переменного тока (±10 %), 3,15 А, |
| |
50/60 Гц, 630 Вт |
| 4181 |
115 В переменного тока (±10 %), 10 А, |
| |
50/60 Гц, 1000 Вт |
| |
230 В переменного тока (±10 %), 5 А, |
| |
50/60 Гц, 1000 Вт |
|
| Плавкие предохранители |
| 4180 |
115 В переменного тока 6,3 А, 250 В, медленного действия |
| |
230 В переменного тока 3,15 А, 250 В, T |
| 4181 |
115 В переменного тока 10 А, 250 В, быстрого действия |
| |
230 В переменного тока 5 А, 250 В, F |
|
| Размер (В x Ш x Г) |
| 4180 |
356 x 241 x 216 мм |
| |
|
| 4181 |
356 x 241 x 216 мм |
| |
|
|
| Масса |
|
| Класс безопасности |
| |
EN 61010-1:2001, CAN/CSA C22.2 No. |
| |
61010.1-04 |
|
1Для термометров, работающих в спектральном диапазоне от 8 до 14 мкм с излучательной способностью от 0,9 до 1,0.
2Характеристика согласованности относится к тому, в какой степени ИК-термометры с различными размерами пятна, оба сфокусированные на центр мишени, будут измерять одну и ту же температуру.
3Мишень имеет номинальную излучательную способность 0,95, однако она калибруется радиометрическим методом для минимизации неопределенностей, связанных с излучательной способностью.
