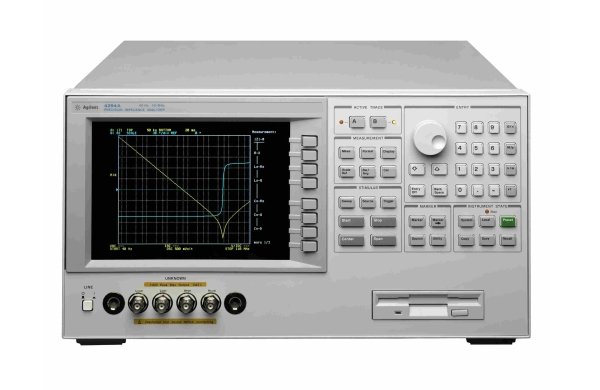

Прецизионный анализатор импеданса Agilent technologies 4294A

• Точные измерения импеданса в широких пределах в широком диапазоне частот
• Основная погрешность измерения импеданса: ±0,08%
• Диапазон частот: от 40 Гц до 110 МГц; пределы измерения импеданса: от 3 мОм до 500 МОм
• Мощная функция анализа импеданса
• Простота использования и гибкие возможности подключения к ПК
• Пределы погрешности измерения 30%): 3 мОм (от 100 Гц до 110 МГц), 500 МОм (от 100 Гц до 200 кГц), тип. значение

 Прецизионный анализатор импеданса Agilent 4294A является интегрированным техническим решением для эффективных измерений импеданса и анализа компонентов и схем. 4294A перекрывает более широкий диапазон частот измерений (от 40 Гц до 110 МГц) с основной погрешностью измерения импеданса ±0,08%. Превосходная точность измерения высоких значений добротности (Q)/низких значений тангенса угла потерь (D) позволяет осуществлять анализ компонентов с низкими потерями. Широкие пределы установки уровней испытательного сигнала позволяют оценивать характеристики устройства в реальных условиях работы. Диапазон установки уровней испытательного сигнала находится в пределах от 5 мВ (СКЗ) до 1 В (СКЗ) или от 200 мкА (СКЗ) до 20 мА (СКЗ), а пределы установки смещения по постоянному току – от 0 до ±40 В или от 0 до ±100 мА. Развитые функции калибровки и коррекции ошибок исключают факторы, вызывающие ошибки, при измерениях в устройствах подключения. Анализатор 4294A – это мощный инструмент для разработки, аттестации, контроля качества и испытаний электронных компонентов на производстве. Разработчики схем и конструкторы также могут использовать преимущества высокой производительности прибора и его функциональных возможностей.
4294A позволяет проводить измерения импеданса, используя метод автобалансного моста в диапазоне частот от 40 Гц до 110 МГц. Основная погрешность измерения импеданса равна ±0,08%, типовая погрешность измерения добротности (Q) составляет ±3% при Q = 100, f ≤ 10 МГц. Это преимущество позволяет получать точные оценки характеристик импеданса для широкого ряда электронных устройств, а также для электронных и неэлектронных материалов в широком диапазоне частот.

 Технические характеристики

 Измеряемые параметры: |Z|, |Y|, θ, R, X, G, B, Cp, Cs, Lp, Ls, Rp, Rs, D, Q Основная погрешность измерений
• Основная погрешность измерения импеданса (четырёхпарное подключение): ±0,08%
• Основная погрешность измерения импеданса с использованием 42941A: ±0,8% (тип.)
• Основная погрешность измерения импеданса с использованием 42942A: ±0,6%.
Характеристики источника
• Частота испытательного сигнала: от 40 Гц до 110 МГц
• Разрешение по частоте: 1 мГц
• Погрешность установки частоты: ±20 х 106 (±0,13 х 106 с опцией 4294A-1D5)
• Уровень сигнала встроенного источника: от 5 мВ (СКЗ) до 1 В (СКЗ)/от 200 мкА (СКЗ) до 20 мА (СКЗ)
• Разрешение: 1 мВ/20 мкА
• Погрешность установки уровня
Напряжение: ±((10 + 0,05 х f(МГц))% + 1 мВ) при разомкнутых клеммах
Ток: ±((10 + 0,3 * f(МГц))% + 50 мкА) при разомкнутых клеммах
• Функция контроля уровня: напряжения, силы тока
Смещение по постоянному току
• Уровень смещения по постоянному току: от 0 до ±40 В, от 0 до ±100 мА (имеется функция автоматического управления уровнем)
• Разрешение установки уровня смещения по постоянному току: 1 мВ/40 мкА
• Погрешность установки напряжения смещения постоянного тока: ±(0,1% + (5 + 30 х Imon (мА))) мВ
• Погрешность установки смещения силы постоянного тока: ±(2% + (0,2 х Vmon (В)/20) мА
• Функция контроля уровня: напряжения, силы тока
Характеристики свипирования
• Параметр свипирования: частота, напряжение переменного тока, сила переменного тока, смещение (напряжение или сила постоянного тока)
• Типы свипирования: линейное, логарифмическое, по списку, нулевой обзор, вручную, вниз/вверх
• Число точек: от 2 до 801
Калибровка/коррекция ошибок/тип адаптера
• Калибровка: меры ХХ/КЗ/согласованная нагрузка
• Коррекция ошибок: меры ХХ/КЗ/согласованная нагрузка, удлинение порта (электрическая длина)
• Тип адаптера: нет, четырёхпарное подключение с использованием измерительных кабелей 1 м (16048G), 2 м (16048H), адаптер с соединителем 7 мм (42942A), пробник (42941A)
Дисплей
• Размер: 8,4 дюйма
• Тип: цветной ЖК дисплей с активной матрицей
Функции анализа
• Маркеры: 8 маркеров, функция дельтамаркера, функция поиска, функция анализа
• Функция эквивалентной схемы: аппроксимация, симуляция
• Другие: IBASIC, ограничительная линия, режим накопления
Интерфейсы
• Интерфейс LAN: 10 BaseT, соединитель RJ45, протокол TCP/IP
• Другие интерфейсы: GPIB, Сentronics, 8битовый вводвывод, 24-битовый вводвывод, выход VGA для подключения монитора
Запоминающие устройства
• Встроенный НГМД 3,5 дюйма, энергонезависимая память 10 Мбайт, энергозависимая ОЗУ 512 Кбайт
Общие характеристики
• Диапазон рабочих температур и относительной влажности: от 0 до 40 °C, от 15 до 80%
• Требования к электропитанию: от 90 до 132 В или от 198 до 264 В, от 47 до 63 Гц, 300 ВА (макс.)
• Габаритные размеры: 222 (В) x 426 (Ш) x 502 (Г) мм
• Масса: 25 кг


Принадлежности, входящие в стандартный поставки: дискета, руководство по эксплуатации на CD-ROM, сетевой шнур (никакие устройства подключения в комплект поставки 4294A не входят)
