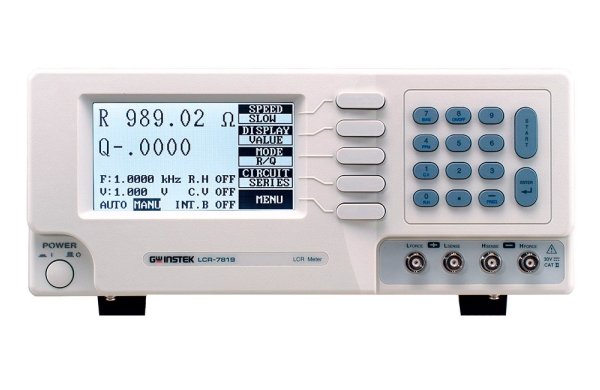

Особенности
| • | Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления |
| • | Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн) |
| • | Базовая погрешность 0,05% (7817/7819), 0,1% (7827/7829) |
| • | Тест-сигнала: 12 Гц - 100 кГц (7819/7829) и 10 кГц (7817/7827) |
| • | Последовательная/параллельная схема замещения |
| • | Внутренне смещение 2 В, внешнее смещения до 30 В |
| • | Запись/считывание до 100 профилей |
| • | Одновременная индикация двух результатов измерения |
| • | Измерение в абсолютных и относительных единицах, Δ-измерения |
| • | Усреднение результатов измерения (1 – 255) |
| • | Программная компенсация начальной емкости и сопротивления |
| • | Большой высококонтрастный ЖК-дисплей с подсветкой |
| • | Интерфейс для сортировки компонентов (7827/7829) |
| • | Опция: интерфейс RS-232 (7817/7819) |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ИЗМЕРЕНИЕ RLC |
Сопротивление (R, ESR) | 0,05 Ом…6,25 Ом – 410 кОм…40 МОм |
| Емкость (C) | 0,2…20 пФ –2 мФ…200 мФ | |
| Индуктивность(L) | 0,05…5 мкГн – 5417 Гн | |
| Добротность (Q) | 0,0001 - 9999 | |
| Тангенс угла потерь (D) | 0,0001 - 9999 | |
| Время измерения | 68 мс (LCR-7817/7819) 34 мс (LCR-7827/7829) |
|
| Базовая погрешность | ± 0,05% (LCR-7817/7819) в основном диапазоне ± 0,1% (LCR-7827/7829) в основном диапазоне |
|
| Режимы измерения | R/Q, C/D, C/R, L/Q | |
| Запуск измерений | Автоматический или ручной | |
| Схема измерения | Параллельная/последовательная (ручной выбор) | |
| ТЕСТ СИГНАЛ |
Частота тест-сигнала | 12 Гц – 100 кГц, 503 фиксиров. установки |
| Уровень тест-сигнала | 5 мВ - 1275 мВ (шаг 5 мВ) | |
| ПОСТОЯННОЕ СМЕЩЕНИЕ |
Внутренний источник | 2 В |
| Внешний источник | 0 В - 30 В (максимальный ток 200 мА) | |
| ПАМЯТЬ |
Функции | Запись/считывание установленных параметров измерения |
| Объём памяти | 100 ячеек | |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
Режим индикации измерений | Абсолютное значение, Δ-измерение, Δ-измерение в % |
| Режим усреднения | 1…255 измерений | |
| ДИСПЛЕЙ |
Тип индикатора | ЖКИ матрица (240 × 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив.,Δ, Δ%), индикаторы параметров режима измерения, меню режимов настройки |
| Формат индикации | 5 разрядов на основной шкале 4 разряда на дополнительной шкале |
|
| ОБЩИЕ ДАННЫЕ |
Условия эксплуатации | 10°С…50°С и относительная влажность до 85% |
| Напряжение питания | 100 В…240 В, 50/60 Гц | |
| Габаритные размеры | 330 × 149 × 437 мм | |
| Масса | 5,5 кг | |
| Комплект поставки | Шнур питания (1), измерительный 4-проводный кабель LCR-06A (1) |
|
| Опции | RS-232 (7817/7819), измерительные кабели LCR-05 (прямое подключение компонентов), LCR-07 (2-проводный), LCR-08 (для SMD компонентов), LCR-09 (регулировка длины зажима выводов) |
