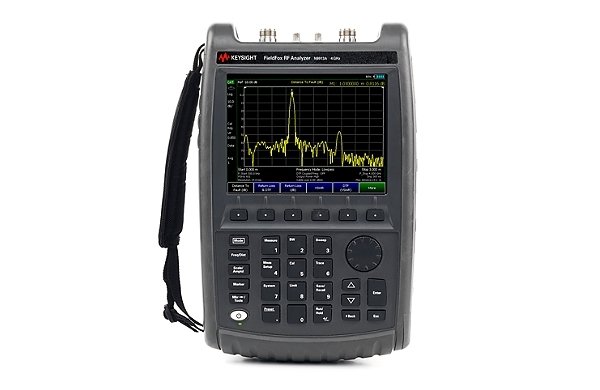

Портативный СВЧ-анализатор FieldFox, 44 ГГц
- Диапазон частот: до 44 ГГц
- Стандартная конфигурация включает анализатор АФУ
- Опции векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и др.
- Возможность одновременного измерения расстояния до неоднородности и параметров отражения
- Одновременное измерение всех четырех S-параметров
- Высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без прогрева
- Измерение средней мощности и мощности импульсов с помощью USB преобразователей мощности
- Масса 3,2 кг
| Частота | 5 Гц до 44 ГГц |
|---|---|
| Опции расширения диапазона частот | 44 ГГц |
| Максимальная полоса анализа / пропускания | - |
| Опции расширения полосы анализа | 5 МГц |
| Максимальная полоса пропускания реального времени | - |
| Полоса анализа в режиме реального времени | - |
| Средний уровень собственных шумов (1 ГГц) | –159 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | –111 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | –110 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | –113 дБн/Гц |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +13 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Приложения общего назначения |
|
| Приложения для сотовой связи | - |
| Приложения для систем беспроводной связи | - |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◇◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Динамич. диапазон, своб. от паразит. составляющих | - |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | - |
| Системные возможности |
|
| Измерение мощности с помощью USB-измерителя |
|
| Выходная мощность | 4 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Анализатор антенно-фидерных устройств | Да |
| Анализатор спектра | Да |
| Векторный анализатор цепей | Да |
| Начальная частота (анализатор АФУ / ВАЦ) | 300 кГц |
| Начальная частота анализатора спектра | 5 кГц |
| Дополнительные возможности, связанные с АФУ/ВАЦ |
|
| Дополнительные функции анализатора сигналов |
|
| Максимальная частота | 44 ГГц |
| Динамический диапазон | 100 дБ |
| Наличие измерительных приложений | Да |
| Приложения |
|
| Компоненты |
|
| Максимальная скорость (201 точка, 1 развертка) | 180 мс |
| Ручные | Да |
