НАЗНАЧЕНИЕ ПОРТАТИВНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-50М

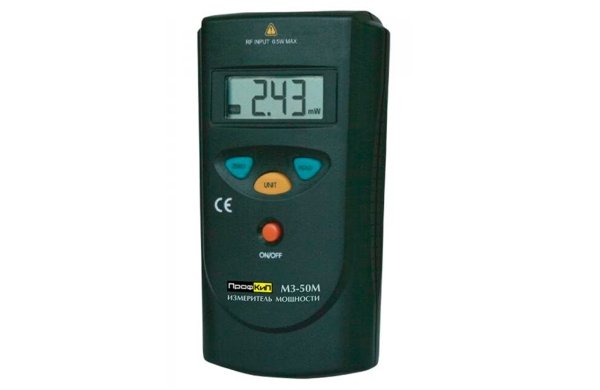

В основу работы портативного измерителя мощности ПРОФКИП М3-50М заложен термисторный метод измерения мощности. Измеряемый сигнал подается на термистор, затем обработанный сигнал через блок усилителей, подается в аналогово-цифровой преобразователь. Результат измерения выводится на 4-х разрядный ЖК-дисплей прибора. Прибор позволяет измерять мощность на выходе передатчиков, радиотелефонов и других ВЧ-устройств в широком диапазоне частот. Он может с успехом использоваться при настройке систем CATV, транкинговой связи и радиочастотных трактов. Предельная простота схемотехники и конструкции портативного измерителя мощности ПРОФКИ М3-50М, обеспечивает легкость и удобство в эксплуатации прибора, не требует специальной подготовки или высокой квалификации оператора. В приборе: всего 3 кнопки управления (ZERO, HOLD, UNIT) и кнопка питания. Это позволяет проводить измерения сразу после подключения источника сигнала к входному коаксиальному разъему (входное сопротивление 50 Ом). Результаты измерений отображаются на большом четырехразрядном жидкокристаллическом дисплее (диагональ 50 мм, высота цифр 15 мм). ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ПОРТАТИВНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-50М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
Частотный диапазон | 10 МГц … 2.9 ГГц |
Пределы измерений | 2 мВт /20 мВт /200 мВт /2000 мВт |
Выбор предела измерения | автоматический |
Максимальный входной уровень | 500 мВт (непрерывно) 1 Вт (не более 10 с) |
Чувствительность | 2 мВт |
Разрешение | 1 мкВт /10 мкВт /100 мкВт /1 мВт |
Погрешность измерения (при 20°С … 30°С) |
±10% (в диапазоне 10 МГц … 1 ГГц) ±15% (в диапазоне 1 ГГц … 2.9 ГГц) |
Погрешность измерения (при 10°С … 40°С) |
±15% (в диапазоне 10 МГц … 1 ГГц) ±20% (в диапазоне 1 ГГц … 2.9 ГГц) |
Входной импеданс | 50 Ом, возвратные потери не более -18 дБ (dBRL) |
Индикация | малый входной уровень «HPI» перегрузка по входу «LPI» |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПОРТАТИВНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-50М
• Температура: 10°С … 40°С
• Влажность: не более 85%
УСЛОВИЯ ХРАНЕНИЯ ПОРТАТИВНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-50М
• Температура: -20°С … 70°С
• Влажность: не более 70%
ОБЩИЕ ДАННЫЕ ПОРТАТИВНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-50М
• Дисплей: ЖК-индикатор (3½), монохроматический тип FSTN
• Тип соединителя: Тип N (папа)
• Питание: 9 В х 2 тип «Крона»
• Габаритные размеры: 89х160х46 мм
• Вес: 0.9 кг
КОМПЛЕКТ ПОСТАВКИ ПОРТАТИВНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-50М
• Портативный измеритель мощности ПРОФКИП М3-50М
• Руководство по эксплуатации
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ПОРТАТИВНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-50М
• Адаптер разъемов N-SMA
