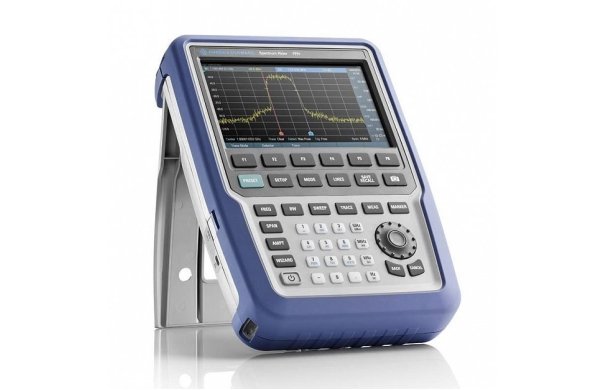

Портативный анализатор спектра Spectrum Rider FPH представляет собой компактное решение, обладающее наиболее востребованными функциями для диагностических целей, тестирования и наладки электронных устройств, цифровых систем и импульсного оборудования. Он будет вам особенно полезен, когда приходится часто выполнять работы, как в стационарных условиях, так и на выезде.
Измерительные возможности
Используя R&S Spectrum Rider FPH, вы можете исследовать спектральные характеристики различных систем на частотах от 5 кГц до 2 ГГц, а опционально — до 4 ГГц, с отображением графиков на цветном дисплее. Эффективность выполнения таких работ обеспечивают встроенные стандартные функции:
- относительные и абсолютные маркеры;
- демодулятор (частотный и амплитудный) аудиосигналов;
- спектральные кривые (2 шт.);
- маркер шума;
- настраиваемые ограничительные линии для допускового контроля;
- таблицы каналов;
- частотомер и пр.
Снимки с экрана сохраняются на внешний флэш-носитель или карту microSD в графическом виде для удобного протоколирования данных.
Простота модификации для решения специфических задач является важным преимуществом Rohde & Schwarz Spectrum Rider FPH. Доступен широкий выбор дополнительных аксессуаров: датчиков мощности, предусилителей, блоков согласования, пробников, адаптеров и пр.
Активировать дополнительные измерительные приложения и повысить верхний предел частотного диапазона вы сможете самостоятельно, с помощью программного ключевого кода. Таким образом, вам не придётся обращаться в сервисный центр для калибровки и настройки Spectrum Rider FPH.
Функциональные особенности
Гибридное управление обеспечит комфорт работы с прибором в любых условиях. Вы можете использовать как крупноразмерные кнопки и поворотную ручку, так и интерфейс сенсорного дисплея. Это позволяет эффективно выполнять все задачи в любых условиях, даже не снимая защитных перчаток. Настройка R&S Spectrum Rider FPH производится через обзорное меню конфигурации, которое структурно отображает последовательность измерительного процесса в каскадах прибора со всеми необходимыми параметрами.
Антибликовое покрытие и подсветка экрана и кнопок управления обеспечат отличную считываемость данных как при ярком свете, так и в условиях плохой видимости. Низкое энергопотребление Rohde & Schwarz Spectrum Rider FPH в сочетании с аккумулятором повышенной ёмкости обеспечивает работу анализатора на протяжении всего рабочего дня.
Улучшенная пыле-влагозащита обеспечивается за счет замены воздухопроводящих каналов пассивным безвентиляторным охлаждением, а слоты и разъёмы прикрываются резиновыми заглушками. Корпус анализатора R&S Spectrum Rider FPH плоский, с задней откидной ножкой, поэтому его можно устанавливать на горизонтальные поверхности или удерживать на весу. Это особенно актуально при производстве оперативных замеров при ускоренном тестировании или настройке промышленных и других систем в труднодоступных местах.
Дистанционное управление R&S Spectrum Rider FPH осуществляется с помощью интерфейса локальной сети и порта USB, например, при использовании его в составе измерительных комплексов.
Технические характеристики
Диапазон частот | Базовый блок | от 5 кГц до 2 ГГц |
---|---|---|
с опцией R&S®FPH-B3 | от 5 кГц до 3 ГГц | |
с установленными опциями R&S®FPH-B3 и R&S®FPH-B4 | от 5 кГц до 4 ГГц | |
Разрешение по частоте | 1 Гц | |
Полосы разрешения | от 1 Гц до 3 МГц в последовательности 1/3 | |
Спектральная чистота, однополосный фазовый шум | f = 500 МГц | |
30 кГц | < –88 дБн (1 Гц), тип. –95 дБн (1 Гц) | |
100 кГц | < –98 дБн (1 Гц), тип. –105 дБн (1 Гц) | |
1 МГц | < –118 дБн (1 Гц), тип. –125 дБн (1 Гц) | |
Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, согласованная нагрузка 50 Ом, полоса разрешения RBW = 100 Гц, полоса видеофильтра VBW = 10 Гц, детектор отсчетов, логарифмический масштаб, следящий генератор выключен, нормирование к 1 Гц | |
частота | предусилитель выкл. | |
от 1 до 10 МГц | < –135 дБмВт, тип. –142 дБмВт | |
от 10 МГц до 1 ГГц | < –142 дБмВт, тип. –146 дБмВт | |
от 1 до 4 ГГц | < –140 дБмВт, тип. –144 дБмВт | |
частота | предусилитель вкл. | |
от 1 до 10 МГц | < –150 дБмВт, тип. –160 дБмВт | |
от 10 МГц до 3 ГГц | < –158 дБмВт, тип. –163 дБмВт | |
от 3 ГГц до 4 ГГц | < –156 дБмВт, тип. –161 дБмВт | |
Точка пересечения третьего порядка (IP3) | Динамический диапазон без интермодуляционных искажений, уровень сигнала 2 × –20 дБмВт, ВЧ-ослабление 0 дБ, ВЧ-предусилитель выкл. | |
f = 1 ГГц | +7 дБмВт (изм.) | |
f = 2,4 ГГц | +10 дБмВт (изм.) | |
Общая погрешность измерения | Доверительный уровень 95 %, от +20 до +30 °C, СШ > 16 дБ, от 0 до –50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление | |
10 МГц ≤ f ≤ 4 ГГц | < 1,25 дБ, тип. 0,5 дБ | |
Дисплей | ||
Разрешение | WVGA, 800 × 480 пикселей | |
Аккумуляторная батарея | Литий-ионный аккумулятор | |
Емкость | 72 Вт·ч | |
Напряжение | 11,25 В | |
Время работы от новой, полностью заряженной батареи | 8 ч | |
Габариты | 202 мм × 294 мм × 76 мм | |
Масса | 2,5 кг |
