Описание:

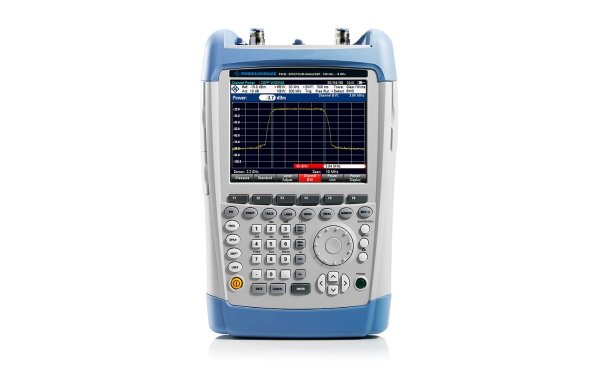

Анализатор спектра FSH8 представляет собой удобный и прочный прибор, предназначенный для работы в полевых условиях. Малый вес, простое и понятное управление, а также большой набор измерительных функций превращают его в незаменимый инструмент для всех, кто нуждается в эффективном средстве измерений для наружных работ.
FSH8 – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей. Прибор обеспечивает выполнение трех важнейших функций ВЧ-анализа, необходимых работникам сервисных центров или бригадам, выполняющим пуско-наладочные работы или регламентные работы по техническому обслуживанию. Например, его можно использовать для технического обслуживания или установки передающих систем, проверки кабелей и антенн, оценки качества сигнала в вещательных и радиокоммуникационных сетях, для измерения напряженности электрического поля или для решения простых лабораторных задач. FSH8 может выполнять эти работы быстро, надежно и с высокой точностью.
Особенности:
- Измерение мощности импульсных сигналов;
- Измерение мощности в канале;
- Анализ передаваемых 3GPP WCDMA сигналов;
- Измерение расстояния до места повреждения;
- Двухпортовый векторный анализ цепей;
- Скалярный анализ цепей;
- Однопортовое измерение потерь в кабеле;
- Функция векторного вольтметра;
- Измерение мощности в диапазоне до 18 ГГц;
- Направленное измерение мощности в диапазоне до 8 ГГц.
Базовые модели анализаторов спектра FSH:
| Модификация | Диапазон частот | Предусилитель | Следящий генератор | КСВН мост | Инжектор питания | |
| FSH4 | модель.04 | 9 кГц – 3,6 ГГц | ✔ | - | - | - |
| модель.14 | 9 кГц – 3,6 ГГц | ✔ | ✔ | - | - | |
| модель.24 | 100 кГц – 3,6 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH8 | модель.08 | 9 кГц – 8 ГГц | ✔ | - | - | - |
| модель.18 | 9 кГц – 8 ГГц | ✔ | ✔ | - | - | |
| модель.28 | 100 кГц – 8 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH13 | модель.13 | 9 кГц – 13,6 ГГц | ✔ | - | - | - |
| модель.23 | 9 кГц – 13,6 ГГц | ✔ | ✔ | ✔ | - | |
| FSH20 | модель.20 | 9 кГц – 20 ГГц | ✔ | - | - | - |
| модель.30 | 9 кГц – 20 ГГц | ✔ | ✔ | ✔ | - | |
Технические характеристики
| Параметр | FSH8.08 | FSH8.18 | FSH8.28 |
| Диапазон частот | от 9 кГц до 8 ГГц | от 100 кГц до 8 ГГц | |
| Точность воспроизведения частоты | 2,5 х 10-6 5 х 10-8 с GSP приемником R&S®HA-Z240 5 х 10-9 с источником опорной частоты R&S®FSH-Z114 |
||
| Максимальная полоса демодуляции | 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) | ||
| Средний уровень собственных шумов (DANL) на частоте 3.6 ГГц без предусилителя, полоса разрешения = 1 Гц | < –136 дБмВт, –141 дБмВт | ||
| Точка пересечения третьего порядка | > 3 дБмВт, ном + 10 дБмВт | ||
| Фазовый шум при отстройке 30 кГц при отстройке 100 кГц при отстройке 1 МГц |
< -95 дБн (1 Гц), ном. -105 дБн (1 Гц) < -100 дБн (1 Гц), ном. -110 дБн (1 Гц) < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) |
||
| Детекторы | отсчетов, пиковый (максимум/минимум), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) | ||
| Погрешность измерения уровня 10 МГц < f ≤ 3,6 ГГц | < 1,5 дБ, ном. 0,5 дБ | ||
| Дисплей | 6,5” цветной ЖК-дисплей с VGA-разрешением | ||
| Время работы от батарей | до 3 ч | ||
| Время работы от батарей (без следящего генератора) | до 4,5 ч | ||
| Габаритные размеры (Ш×В×Г) | 194 мм × 300 мм × 69 мм (144 мм)) | ||
| Масса | 3 кг | ||
Комплект поставки
| № | Наименование | Количество |
| 1 | Анализатор спектра FSH8.28 | 1 |
| 2 | Комплект технической документации | 1 |
| 3 | Программное обеспечение | 1 |
