Назначение
Предназначены для контроля концентрации газов-восстановителей (метан CH4 , сумма углеводородов и т.д.) в производственных помещениях, технологических процессах.
Применение
- пороговые течеискатели
- приборы с индикацией концентрации газа - газовые и коммуникационные системы
- бытовое назначение
Достоинства
- низкая потребляемая мощность (120 мВт)
- высокая чувствительность к предельным углеводородам (метан, пропан)
- высокая стабильность и воспроизводимость характеристик;
- малый гистерезис;
- малые размеры.

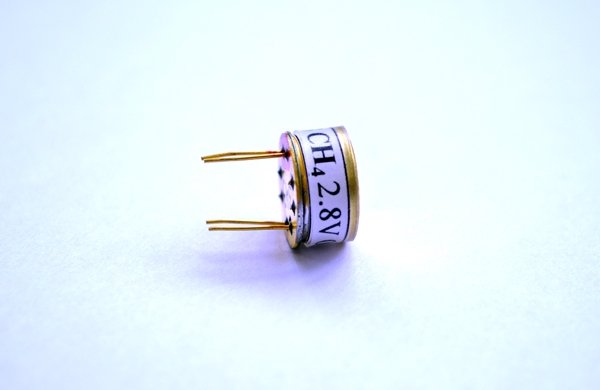

Принцип действия и конструктивное исполнение
Чувствительный элемент включает в себя полупроводниковый слой SnO2 ,нанесенный на подложку, с обратной стороны которой расположен нагреватель. В присутствии детектируемого газа увеличивается проводимость чувствительного слоя, величина изменения которой зависит от концентрации газа. С помощью простой электрической схемы изменение проводимости конвертируется в сигнал, соответствующий концентрации газа.
| Номинальное сопротивление газочувствительного слоя, кОм | Менее 200 |
| Напряжение питания нагревателя, В (350°С…45°С) | 2,0…2,1 |
| Потребляемая мощность, мВт | 130…160 |
| Размер элемента, мм (без выводов) | 11,2×10 |
| Условия эксплуатации | |
| -Температура, °С | -40…+60 |
| -Атмосферное давление, кПа | 91…107 (600…800 мм рт.ст.) |
| -Относительная влажность, % | 4…99 |
