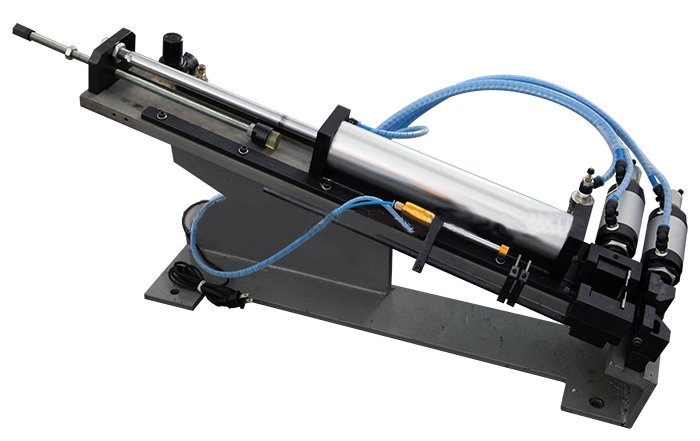

Станки серии KS-H используется для снятия изоляции на кабелях большого сечения, вплоть до диаметра 50 мм. Максимальная длина зачистки может достигать 500 мм. Обычно используются для снятия изоляции на силовом проводе, подходит для компьютерных, многожильных и специальных кабелей. В серии станков KS-H используются сменные ножи различной конфигурации и система цилиндров, для качественной зачистки кабеля.
Отличительной особенностью данной линейки оборудования является возможность зачистки оболочки (изоляции) на величину от 3 до 500 мм.
Широкий модельный ряд пневматических станков для зачистки изоляции KS-H обусловлен типом и мощностью используемого в конструкции устройства пневмоцилиндра. К примеру, для зачистки оболочки кабеля ПВС 3x0.75 подойдет практически любая модель оборудования, отличие будет только в возможной величине зачистки. Для сравнения, на станке KS-310H – максимальное значение будет только 100 мм, в то время как на станке KS-330H возможно снять с кабеля до 330 мм изоляции.
Цикл обработки проводника, на данном оборудовании, занимает 3-5 секунды, единственным минусом данного оборудования пожалуй можно назвать отсутствие возможности мерного реза проводника. Для выполнения операции мерного реза и зачистки за один такт можно обратить внимание на линейку автоматических станков KS-09.
В основном , станки серии KS-H используется для снятия изоляции на кабелях большого сечения, вплоть до диаметра 50 мм. Максимальная длина зачистки может достигать 500 мм. Обычно используются для снятия изоляции на силовом проводе, подходит для компьютерных, многожильных и специальных кабелей.
В серии станков KS-H используются сменные ножи различной конфигурации и система цилиндров, для качественной зачистки кабеля. В базовой комплектации станки оснащаются V-образными ножами. На нашем производстве существует возможность изготовления профилированных ножей непосредственно по сечению проводника. При снятии изоляции с проводов или оболочки с кабеля правильно выбранный профиль позволяет минимизировать риск подрезов токопроводящих жил и увеличить качество обработки кромки.
|
Наименование |
Ед. из-ия |
KS-310H |
|||||||
|
Диаметр провода |
мм |
1-5 |
1-10 |
1-15 |
1-20 |
1-15 |
1-30 |
1-50 |
1-40 |
|
Длина зачистки |
мм |
3-50 |
3-100 |
3-150 |
3-330 |
3-380 |
3-150 |
3-200 |
3-500 |
|
Усилие |
Кг |
37 |
115 |
196 |
196 |
196 |
300 |
500 |
400 |
|
Электропитание |
В |
220 |
|||||||
|
Габариты |
мм |
400х300х270 |
480х330х280 |
600х420х360 |
1100х550х450 |
120x55x45 |
800х620х550 |
90x70x60 |
180x66x58 |
|
Вес |
кг |
20 |
25 |
35 |
65 |
75 |
50 |
90 |
10 |

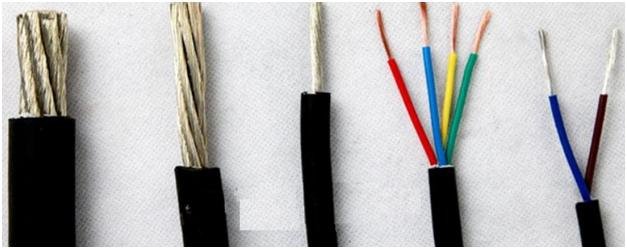

Примеры обработки проводов:
