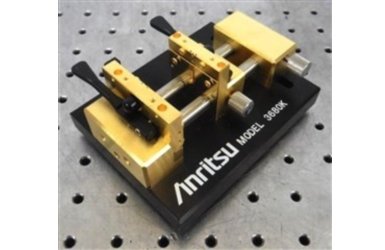

Anritsu 3680 - это серия универсальных вспомогательных приспособлений при испытаниях – оснасток для фиксации микрополосковых и компланарных устройств с диэлектрической подложкой. Устройство фиксации позволяет повысить точность и обеспечить повторяемость измерений. Входные и выходные разъемы подключаются к подложке устройства двумя подпружиненными зажимами, подключенными к коаксиальному тракту через специальные подводы. Контакты позволяют осуществить подключение к подложке толщиной от 0.13 до 1.9 мм. Устройство фиксации позволяет обойтись без трудоемкого, требующего особой аккуратности, процесса совмещения подложки с подводимыми контактами. Один из контактов фиксирующего устройства имеет подвижность в двух направлениях, что позволяет работать с подложками до 50 мм в длину (100 мм для 3680-20) и регулировать поперечное смещение до 12.7 мм (25 мм для 3680-20).
Серия фиксирующих устройств 3680 включает в себя 3 модели:
- 3680-20 диапазон 0 – 20 ГГц с разъемами 3.5 мм (f)
- 3680K диапазон 0 – 40 ГГц с разъемами тип K (f)
- 3680V диапазон 0 – 60 ГГц с разъемами тип V (f) (1.85 мм)
Получить наилучшие результаты позволяет комплексная система тестирования микрополосковых/компланарных устройств, которая должна включать анализатор цепей, соответствующий калибровочный набор, и оснастку рабочего места, приспособленную для проведения тестирования микрополосковых и компланарных устройств. Anritsu имеет полный комплект оборудования и может предложить решение в данной области.
Предлагаемое Anritsu решение - это самодостаточная система, которая благодаря полной совместимости компонентов (Анализаторы цепей Anritsu, фиксаторы серии 3680, калибровочные наборы) обеспечивает наилучшую точность и повторяемость результатов измерений.
Калибровочные наборы:
- 36804B-10M микрополосковый калибровочный набор, 0 – 50 ГГц
- 36804B-15M микрополосковый калибровочный набор, 0 – 30 ГГц
- 36804B-25M микрополосковый калибровочный набор, 0 – 15 ГГц
- 36804-25C компланарный калибровочный набор, 0 – 15 ГГц (включает контакты)
Характеристики
- Поддерживаемая подложка - микростип, компланарный волновод
- Габаритные размеры - 10 x 12.7 x 6.4 см
- Длина подложки - 0.5 см (минимальная), 5 см (максимальная), 10 см (с опцией 3680-10)
- Ширина подложки - без ограничений
- Толщина основания - 0.012 (минимальная), 0.19 (максимальная)
- Максимальное смещение - ±1.2 см (±2.5 с опцией 3680-20)
- Входной/выходной разъём - 3680-20: APC-3.5 - мама, 3680K: K-коннектор, 3680V: V-коннектор
|
Модель |
Диапазон частот (ГГц) |
Потери (дБ) |
Стабильность (дБ) |
||||
|
до 20 ГГц |
от 20 ГГц до 40 ГГц |
от 40 ГГц до 60 ГГц |
до 20 ГГц |
от 20 ГГц до 40 ГГц |
от 40 ГГц до 60 ГГц |
||
|
3680-20 |
до 20 |
> 17 |
< ±0.10 |
||||
|
3680K |
до 40 |
> 17 |
> 14 |
< ±0.10 |
< ±0.20 |
||
|
3680V |
до 60 |
> 17 |
> 14 |
> 8 |
< ±0.10 |
< ±0.20 |
< ±0.30 |
