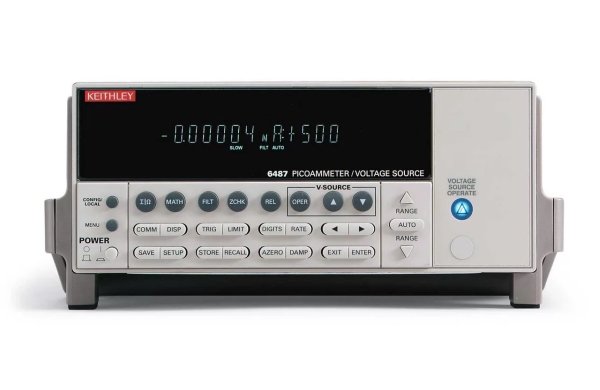

Пикоамперметр/источник питания Keithley 6487 предназначен для измерения малых токов (от 20 фА) с высоким разрешением и обладает высокой скоростью измерения и надежностью в эксплуатации. В то же время, прибор может измерять и значительно более высокие значения токов (до 20 мА), что существенно увеличивает его область применения, например, для анализа датчиков с токовым выходом 4…20 мА. Также, Keithley 6487 имеет встроенный источник питания с выходным напряжением от 200 мкВ до 505 В. В отличие от большинства мультиметров, которые при измерении используют схему шунтирования, в модели Keithley 6487 применена схема обратной связи. Это позволило снизить падение напряжения в измеряемой цепи, создаваемое прибором, до 200 мкВ.
Возможные области применения
- Мониторинг излучений и радиаций
- Измерение токов утечки в диэлектриках, переключателях, реле и других компонентах
- Измерение тока пучка сканирующего электронного микроскопа
- Тестирование и снятие характеристик оптоэлектронных устройств
- Настройка оптоволоконных устройств
- Тестирование цепей и фильтров
- Снятие характеристик датчиков
- Снятие ВАХ полупроводников и других устройств
- Снятие характеристик наноэлектронных структур
- Применение в учебных лабораториях
Технические характеристики
Пикоамперметр
| Диапазон | Разрешение для 5½ дисплея | Точность (1 год) 23°C ±5°C ±(% от шкалы + смещение) | Типичное СКЗ шума | Время нарастания сигнала на аналоговом выходе (с 10% до 90%) | |
|---|---|---|---|---|---|
| DAMP OFF | DAMP ON | ||||
| 2 нА | 10 фА | 0,3% + 400 фА | 20 фА | 4 мс | 80 мс |
| 20 нА | 100 фА | 0,2% + 1 пА | 20 фА | 4 мс | 80 мс |
| 200 нА | 1 пА | 0,15% + 10 пА | 1 пА | 300 мкс | 1 мс |
| 2 мкА | 10 пА | 0,15% + 100 пА | 1 пА | 300 мкс | 1 мс |
| 20 мкА | 100 пА | 0,1% + 1 нА | 100 пА | 110 мкс | 110 мкс |
| 200 мкА | 1 нА | 0,1% + 10 нА | 100 пА | 110 мкс | 110 мкс |
| 2 мА | 10 нА | 0,1% + 100 нА | 10 нА | 110 мкс | 110 мкс |
| 20 мА | 100 нА | 0,1% + 1 мкА | 10 нА | 110 мкс | 110 мкс |
Источник питания
| Диапазон | Шаг, типичный | Точность (1 год) 23°C ±5°C ±(% от шкалы + смещение) | Шум (п-п) 0,1-10 Гц | Температурный коэффициент | Время нарастания | Время спада |
|---|---|---|---|---|---|---|
| ±10.100 | 200 мкВ | 0,1% + 1 мВ | < 50 мкВ | (0,005%+20мкВ)/°С | 250 мкс | 150 мкс |
| ±50.500 | 1 мВ | 0,1% + 4 мВ | < 150 мкВ | (0,005%+200мкВ)/°С | 250 мкс | 300 мкс |
| ±505.00 | 10 мВ | 0,15% + 40 мВ | < 1,5 мВ | (0,008%+2В)/°С | 4,5 мс | 1 мс |
Общие характеристики
- Разрешение дисплея: 5½ разряда
- Дисплей: вакуумно-флюорисцентный, 12 символов
- Падение напряжения на входе: менее 200 мкВ во всех диапазонах, кроме диапазона 20 мА (1 мВ)
- Аналоговый выход: масштабируемое выходное напряжение (полная шкала соответствует ±2 В во всех диапазонах)
- Защита от перегрузки по входу: 500 В
- Выбор диапазона: автоматический или ручной
- Отображение относительных значений от базовой величины или логарифмических значений от абсолютной величины
- Измерение сопротивления прямым методом: вычисление сопротивления путем деления величины напряжения от источника питания на измеренный ток: 50 Ом…0,5 ПОм
- Альтернативный метод измерения сопротивления: (изменение полярности): 1 ГОм…10 ПОм
- Автоматическое изменение напряжения для снятия ВАХ. Максимальная скорость – 200 шаг/сек., максимальное количество шагов – 3000.
- Скорость считывания: 1000 измер./сек (во внутренний буфер), 900 измер./сек (в IEEE-488)
- Память: 3000 значений
- Цифровой фильтр: медианный и усредняющий (2…100 значений)
- Выбор ограничения тока (для источника питания): 2,5 мА; 250 мкА; 25 мкА для диапазонов 50 В и 500 В, 25 мА дополнительно для диапазона 10 В
- Стабильность (для источника питания): ± (0,003%+1 мВ)
- Драйвер для LabView, LabWindows/CVI, Visual Basic, C/C++, Test Point
- ExcelLinx – программная надстройка для Excel (доступна для скачивания на сайте)
- Интерфейс: RS-232, IEEE-488, Trigger Link
- Потребляемая мощность: 50 Вт
- Питание: 100-120 В/220-240 В, 50..60 Гц
- Размеры 90х214х369 мм
- Вес 4,7 кг
