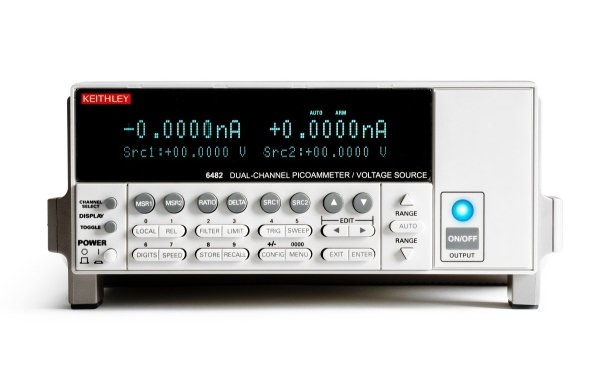

Пикоамперметр KEITHLEY 6482

Артикул: 1-378635

  • Разрешение дисплея: 6½ разряда
  • Дисплей: вакуумно-флюорисцентный
  • Аналоговый выход 0-10 В
  • Выбор диапазона: автоматический или ручной
  • Скорость считывания: 900 измер./сек (в IEEE-488) при 4 1/2 разрядах
  • Память: 2 х 3000 значений
  • Драйвер для LabView, LabWindows/CVI, Visual Basic, C/C++, Test Point
  • Интерфейс: RS-232, IEEE-488, Trigger Link
  • Потребляемая мощность: 50 Вт
  • Питание: 100-120 В/220-240 В, 50..60 Гц
  • Размеры 90х214х369 мм.

Назначение

Двухканальный пикоамперметр/источник питания 6482 предназначен для измерения малых токов (от 1 фА) с высоким разрешением и обладает высокой скоростью измерения и надежностью в эксплуатации. 6482 имеет встроенный источник питания с выходным напряжением от 400 мкВ до 30 В.

Области применения

  • Мониторинг излучений и радиаций
  • Измерение токов утечки в диэлектриках, переключателях, реле и других компонентах
  • Измерение тока пучка сканирующего электронного микроскопа
  • Тестирование и снятие характеристик оптоэлектронных устройств
  • Настройка оптоволоконных устройств
  • Тестирование цепей и фильтров
  • Снятие характеристик датчиков
  • Снятие ВАХ полупроводников и других устройств
  • Снятие характеристик наноэлектронных структур
  • Применение в учебных лабораториях.

Технические характеристики

Пикоамперметр

Диапазон Максимальное разрешение Точность (1 год) 23°C ±5°C ±(% от шкалы + смещение) Температурный коэффициент 0-18°C и 28-50°C ±(% от шкалы + смещение) Макс. входной импеданс DC
2 нА 1 фА 1,00% + 2 пА 0,01 + 200 фА 20 кОм
20 нА 10 фА 0,40% + 2 пА 0,01 + 200 фА 20 кОм
200 нА 100 фА 0,30% + 200 пА 0,02 + 20 пА 200 Ом
2 мкА 1 пА 0,20% + 200 пА 0,02 + 20 пА 200 Ом
20 мкА 10 пА 0,10% + 20 нА 0,01 + 2 пА 2,0 Ом
200 мкА 100 пА 0,10% + 20 нА 0,01 + 2 пА 2,0 Ом
2 мА 1 нА 0,10% + 2 мкА 0,02 + 200 нА 0,2 Ом
20 мА 10 нА 0,10% + 2 мкА 0,02 + 200 нА 0,2 Ом

Источник смещения

Диапазон Шаг, типичный Точность (1 год) 23°C ±5°C ±(% от шкалы + смещение) Максимальный ток Температурный коэффициент
±10 < 400 мкВ 0,15% + 5 мВ 20 мА 150 ppm/°С
±30 < 4 мВ 0,3% + 50 мВ 20 мА 300 ppm/°С

Общие характеристики

  • Разрешение дисплея: 6½ разряда
  • Дисплей: вакуумно-флюорисцентный
  • Аналоговый выход 0-10 В
  • Выбор диапазона: автоматический или ручной
  • Скорость считывания: 900 измер./сек (в IEEE-488) при 4 1/2 разрядах
  • Память: 2 х 3000 значений
  • Драйвер для LabView, LabWindows/CVI, Visual Basic, C/C++, Test Point
  • Интерфейс: RS-232, IEEE-488, Trigger Link
  • Потребляемая мощность: 50 Вт
  • Питание: 100-120 В/220-240 В, 50..60 Гц
  • Размеры 90х214х369 мм.

Комплект поставки

Наименование Количество
1 Пикоамперметр 6482 1
2 Коннектор триаксиальный-BNC 7078-TRX-BNC 2
