Паяльная станция предназначена для пайки компонентов с большим количеством выводов. Удачная конструкция сочетает максимальную надежность и безопасность процесса пайки с простотой эксплуатации. Режим автоматической работы увеличивает производительность и качество работы.
Автоматический режим работы обрабатывает 3-шиховый термопрофиль. Заданные температурная, воздушный поток и время работы могут выдаваться на опционально приобретенный прогревочный столик WHP 3000. Микроконтроллерное управление обеспечивает высокую воспроизводимость результатов. Программироваться могут до 10 параметров.
Особенности:
• Цифровой электронный контроль
• LCD дисплей
• Для подачи сжатого воздуха или инертного газа необходим внешний источник
• Подставка с Stop + Go функцией
• Вакуумное устройство отсутствует
• RS 232 интерфейс для программное обеспечение для связи с PC
Функции блока WMD 3:
• Изменение диапазона температур
• Встроенная турбина для подачи воздуха
• Ручное и автоматическое управление
• Спящий режим
• Калибровка температуры
Технические характеристики блока :
| Характеристики | Значение |
| Объем воздуха | 5-50 л / мин (ESD безопасно) |
| Максимальный вакуум | 0,6 бар |
| Максимальная мощность | 700 Вт |
| Диапазон температур | от 50°C до 550°C |
| Напряжение питания | 220 В |
| Размеры | 240 x 275 x 150мм |

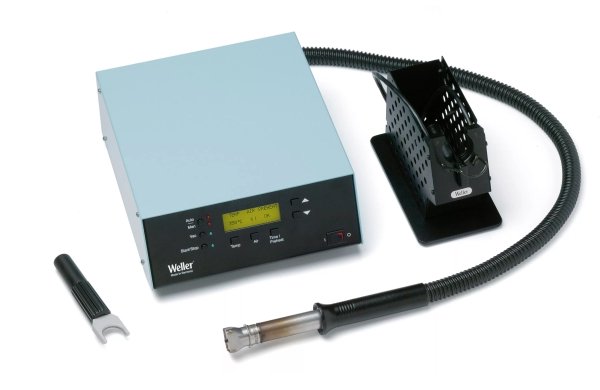

Комплект включает:
| Наименование | Артикул | |
| Паяльная станция WHA 3000V(комплет ) | 005 33 346 99 | |
| → | HAP 3000 паяльник для пайки горячим воздухом с насадкой NQ 30 | |
| → | Педаль 2- шага | 005 87 577 70 |
| → | AKT 30 Подставка с Stop + Go функцией | 005 15 043 99 |
| → | Устройство для смены насадок | 005 15 049 99 |
Дополнительное оборудование:
| Изображение | Артикул | Модель | Описание | Ширина | Толщина |
 |
005 87 367 80 | Панель управления | |||
 |
005 87 577 70 | Педаль, два положения | |||
 |
005 15 049 99 | Ключь для смены насадок | |||
 |
005 87 557 82 | Термоэлемент типа К | Ø 0,1 мм | ||
| 005 31 190 99 | Термоэлемент типа К | Ø 0,5 мм | |||
 |
005 15 048 99 | Подставка для 6 насадок | |||
 |
005 87 578 94 | Насадка закругленная | 30 мм | ||
 |
005 87 578 93 | Насадка закругленная | 15 мм | ||
 |
005 87 578 92 | Подогревательная пластина | |||
 |
005 87 368 81 | NR04 | Круглая насадка | Ø 2,5 мм | |
 |
005 87 368 67 | NR05 | Круглая насадка | Ø 4,0 мм | |
 |
005 87 368 70 | NR10 | Круглая насадка | Ø 7,0 мм | |
|
005 87 507 70 | NRV7 | Круглая насадка с вакуумным каналом для небольших компонентов | Ø 7,0 мм | |
 |
005 87 507 72 | NRV10 | Круглая насадка с вакуумным каналом для небольших компонентов | Ø 10,0 мм | |
 |
005 87 507 74 | NRV12 | Круглая насадка с вакуумным каналом для небольших компонентов | Ø 12,0 мм | |
 |
005 87 368 82 | NR02 | Круглая насадка изогнутая | Ø 1,7 мм x 45° | |
 |
005 87 507 65 | NR06 | Круглая насадка изогнутая | Ø 6,0 мм x 45° | |
 |
005 87 368 83 | DR05 | Двойная круглая насадка изогнутая | 2 x Ø 2,5 мм | |
 |
005 87 368 43 | ND05 | Насадка, обдув с двух сторон | 10,7 мм | 10,7 мм |
 |
005 87 368 42 | ND 10 | Насадка, обдув с двух сторон | 14,0 мм | 10,0 мм |
 |
005 87 368 41 | ND 15 | Насадка, обдув с двух сторон | 18,0 мм | 18,0 мм |
 |
005 87 368 40 | ND 20 | Насадка, обдув с двух сторон | 8,0 мм | 1,5 мм |
 |
005 87 368 39 | NQ05 | Насадка, обдув с четырех сторон | 10,7 мм | 10,7 мм |
 |
005 87 368 38 | NQ15 | Насадка, обдув с двух сторон | 14,5 мм | 10,0 мм |
 |
005 87 368 18 | NQ10 | Насадка, обдув с двух сторон | 14,8 мм | 14,8 мм |
 |
005 87 368 37 | NQ20 | Насадка, обдув с двух сторон | 15,5 мм | 13,0 мм |
 |
005 87 368 14 | NQ25 | Насадка, обдув с двух сторон | 18,0 мм | 18,0 мм |
 |
005 87 507 21 | NQ30 | Насадка, обдув с двух сторон | 17,5 мм | 23,5 мм |
 |
005 87 368 07 | NQ35 | Насадка, обдув с двух сторон | 20,5 мм | 20,5 мм |
 |
005 87 368 80 | NQ | Насадка, обдув с двух сторон | 24,0 мм | 12,0 мм |
 |
005 87 368 04 | NQ40 | Насадка, обдув с двух сторон | 26,0 мм | 26,0 мм |
 |
005 87 368 33 | NQ45 | Насадка, обдув с двух сторон | 31,3 мм | 31,3 мм |
 |
005 87 368 91 | NQ50 | Насадка, обдув с двух сторон | 36,0 мм | 36,0 мм |
 |
005 87 368 90 | NQ55 | Насадка, обдув с двух сторон | 43,0 мм | 43,0 мм |
 |
005 87 137 99 | Присоска, 10 штук | Ø 4,5 мм | ||
 |
005 87 137 98 | Присоска, 10 штук | Ø 10,0 мм | ||
