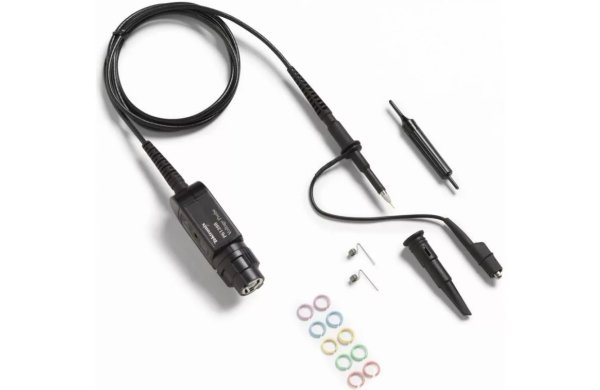

P6139B — это широкополосный высокоимпедансный пассивный пробник напряжения серии 10X с входным сопротивлением 10 МОм. Пробник отличается небольшим размером головки и острым наконечником, которые облегчают испытания в плотных схемах. Пробник P6139B поддерживает осциллографы Tektronix с разными диапазонами компенсации.
Преимущества пробника P6139BB:
- превосходные электрические характеристики;
- надежность;
- удобство применения.
Основные технические характеристики
- Пробник с полосой пропускания 500 МГц
- Высокое входное сопротивление на наконечнике пробника (10 МОм, 8 пФ)
- Коэффициент затухания 10X
- Входное напряжение 300 В, кат. II
- Диапазон компенсации от 8 пФ до 18 пФ
Простота использования
- Компактная головка пробника для измерения малогабаритных элементов схемы
- Миниатюрный корпус пробника для большего удобства при тестировании
- Сменные картриджи наконечников пробника
- Большой набор принадлежностей, обеспечивающий универсальные возможности подсоединения
Соединение
- В пробнике P6139B используется интерфейс TekProbe для прямого подключения к осциллографам через разъем BNC с входным сопротивлением 1 МОм
- Интегрированная система измерения, состоящая из осциллографа и пробника, оснащена интеллектуальной схемой обмена данными, благодаря которой единицы измерения автоматически масштабируются и регулируются на экране осциллографа
Области применения
- Устройства малой мощности
- Обслуживание
- Машиностроение
- Научно-исследовательские и опытно-конструкторские работы в области испытаний
