Автор: Ломакин Владимир, специалист отдела паяльного оборудования ООО «ПРОТЕХ», [email protected]
При археологических раскопках в разных частях земного шара были обнаружены паяные металлические изделия, свидетельствующие о том, что за много столетий до н. э. люди умели паять. Пайка, как способ соединения металлов, известна с древних времен. Более тысячи лет назад в Египте, Риме, Греции и Китае ее применяли при изготовлении украшений и различных предметов домашнего обихода. При раскопках древнего Вавилона были найдены золотые сосуды с припаянными ручками, а в древнем Риме были обнаружены водопроводные системы из свинцовых труб, паянных оловянно-свинцовыми припоями. До изобретения электрической сварки плавлением, пайка, наряду с кузнечной сваркой, была основным технологическим приемом соединения металлических конструкций. Вместе с пайкой металлов появились и инструменты для ручной пайки. Такие паяльники назывались жаровыми и разогревались в печи. Позднее для этих целей стали применяться паяльные лампы, работающие на бензине. Жаровые паяльники применяются и в наше время. И лишь только в 1921 году был создан первый электрический паяльник, который имел форму топорика. Он был похож на жаровой паяльник и предназначался, в основном, для лудильных работ. Подобные паяльники существуют и в наше время.
Электрические паяльники достаточно удобны в использовании. Однако при отсутствии возможности подключения к электросети, лучше будет выполнить работу с помощью газового паяльника. Такой вид паяльников работает на пропан-бутане или изобутане. По конструкции и принципу действия газовый паяльник существенно отличается от электрического. Он состоит из емкости для газа, системы поджига, которые могут быть механическими или пьезовыми, газовой горелки и специальной рабочей насадки. Газовая пайка может осуществляться как посредством нагретого воздуха, когда используется только горелка, так и при использовании насадки. Преимуществами газового паяльника являются его быстрый разогрев, который зависит от применяемой насадки и редко превышающее 30 секунд и возможность разогрева до высокой температуры 1500-2000 ℃
Подобное устройство может быть использовано для пайки с разным размером паяных точек. Несомненно, что им можно паять мелкие детали микросхем и крупногабаритные провода. При необходимости производства точных работ, для газового паяльника используются насадки. Они представляют собой жало, как у обычного паяльника, оптимизированные под конкретный вид пайки. В режиме горелки газовый паяльник может использоваться для демонтажа компонентов электронных схем, разогрева резьбовых соединений, пайки крупных деталей с использованием тугоплавких припоев, разогревающего инструмента для труб водопровода и отопления, для удаления краски с поверхности и при электромонтажных работах.
Самый первый газовый паяльник выпустила компания Oglesby & Butler в 1984 году-Portasol «Technic».
В конструкции паяльника предусмотрен особый катализатор, который выглядит как керамическая сетка, покрытая платиной. Благодаря катализатору пламя паяльника не вырывается, а равномерно горит на поверхности керамической решетки и нагревает жало. Керамика достаточно хрупкий материал, поэтому ронять паяльник нежелательно. Многие умельцы делают катализатор для газового паяльника из нихромовой нити, вполне способной заменить оригинал.
Итак, давайте подробнее рассмотрим, как работает газовый паяльник:
- Бак заполняется газом, которым обычно заправляют кухонные или обычные зажигалки. Заправка газового паяльника отнимает 15-30 секунд, а время работы инструмента будет зависеть от выбранной мощности;
- Топливо подается в сопло через вентиль, контролирующий интенсивность подачи газа, то есть рабочую температуру;
- Газ воспламеняется при помощи пьезо-элемента или кремня, а можно и просто от спички – все зависит от модели;
- При помощи кнопки регулятора устанавливается необходимая длина пламени, то есть требуемая для пайки температура.
Следуя оригинальной инновации «Technic», Portasol быстро стал развивать свою продукцию, совершенствуя инструмент и добавляя различные аксессуары. Можно с уверенностью сказать, что 99% изделий Portasol разрабатываются и производятся на собственном заводе в Карлоу, Ирландия. Таким образом, можно смело сказать, что вся продукция Oglesby & Butler производится в ЕС, чем не могут похвастаться дешевые газовые паяльники, которые выпускаются в Китае и Тайване. Прежде чем отправится в продажу, каждое изделие проходит тщательное тестирование на предмет безопасности и качества работы. Тестирование каждого изделия длится в течение двух недель.
Многогранная личность инструмента позволяет использовать его для выполнения различных целей:
- Подогрев заржавевших деталей, термоусадочных труб и пр.;
- Резка пластика – лучшие газовые паяльники способны не только резать, но и сплавлять, сваривать детали из пластика;
- Очистка от старых лакокрасочных материалов;
- Пайка газовым паяльником (открытым пламенем, где температура поднимается выше 1000 °С) позволяет паять, используя твердые высокотемпературные припои;
- Ремонтировать различную технику, включая автомобильную электронику стоя на обочине;
- Мини газовый паяльник, он же «карандашик», позволяет проводить точечную пайку микросхем и плат даже в условиях полного отсутствия электричества;
- Широкую популярность инструмент приобрел у монтажников и электриков, работающих на строящихся или обесточенных объекта
Сравнительная характеристика электрического и газового паяльников.
Мобильность и удобство:
- Электрический – привязан к сети, ограничен длиной шнура;
- Газовый – полная мобильность; может использоваться в сложнодоступных местах; не нуждается в электричестве; имея под рукой баллон с газом, легко заправляется в любую минуту.
«Боевая готовность»:
- Электрический – среднее время нагревания жала составляет 3-5 минут;
- Газовый – готов к работе через 10-30 секунд;
Режимы работы:
- Электрический – дополнительную функцию регулировки рабочей температуры имеют только дорогостоящие модели;
- Газовые – любая модель имеет возможность регулировки пламени и несколько режимов: с использованием сменного жала, паять газовым паяльником можно при помощи тонкой струи разогретого воздуха, горелка.
Температура:
- Электрический – фактически все модели имеют рабочую температуру 450°С;
- Газовый – в зависимости от задач температура может регулироваться от 500 до 2000 °С.
Также в рамках OEM-соглашения, Portasol изготавливает газовые паяльники под брэндами ERSA, JBC, Taiyo Electric (goot), WELLER. Эти продукты имеют одинаковый внешний вид, и взаимозаменяемые жала. Отличаются они только цветовым оформлением, упаковкой и комплектацией.
Вся продукция отличается от оборудования других производителей высоким качеством и имеют уникальную запатентованную эргономику, которая обеспечивает дополнительную долговечность и надежность. Газовые емкости паяльников Portasol произведены с использованием ультразвуковой сварки, чтобы предотвратить утечку газа при воздействии ударов, ультрафиолетового света, горячих или холодных температур. Использование совместимых с бутаном нейлоны и ацетилы, которые тщательно тестируются, гарантируют безопасность и надежность на длительный срок эксплуатации. Стоит отметить насадки для паяльников, которые изготовлены из латуни, нанесены никелевым покрытием для более длительного срока службы. Паяльники Portasol являются антистатическими и ESD-безопасными. С 1994 года, O&B имеют сертификат ISO 9001. Абсолютна вся продукция одобрена TUV и получила знак GS.
За свою историю Portasol выпустил множество газовых паяльников, но одним из самых мощных в линейке является Super Pro 125, который обеспечивает эквивалент мощности нагрева в 125 ватт. Высокая мощность гарантирует хорошую работу даже в неблагоприятных условиях. Нагрев до рабочей температуры занимает всего 30 секунд, а тепловую мощность можно регулировать в пределах 25-125 Вт. Время непрерывной работы, в режиме максимальной мощности ~ 45 минут, а в режиме минимальной мощности около двух часов. Максимальная температура жала - 580С, температура горелки - 1300С и температура сопла - 625С. С помощью дополнительных насадок, паяльник может использоваться как горелка, фен горячего воздуха или горячий нож. Компактность и энергонезависимость Super Pro 125 позволяет успешно соединять различные детали, расположенные в труднодоступных местах, либо при отсутствия электросети. Данная модель может использоваться для производства различных ремонтных работ. Поскольку они имеют весьма компактные размеры, их удобно и просто использовать для пайки в различных труднодоступных местах. Наиболее широкое применение газовые паяльники нашли в монтажных, авторемонтных и ювелирных мастерских. Пользоваться им можно при любых погодных условиях.

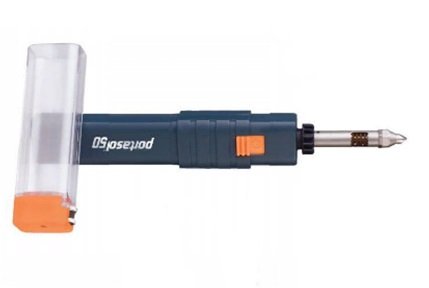

Газовый паяльник Portasol 50 (P-50K)
Portasol 50 - это высококачественный легкий и эргономичный паяльник, работающий на бутане.
Идеально подходящий инструмент как для новичков, так и для профессионалов.
Технические характеристики:
- пьезорозжиг;
- мощность 50 Вт;
- 40 минут непрерывной работы;
- заправка за 10 секунд;
- разогрев жала до 370 °С;
- сменные жала;
- устойчив к ударам, ультрафиолетовым лучам и перепадам температур;
- работает на бутане.
Газовый паяльник Portasol SUPERPRO 125 (SP-1)
Высококачественный легкий и эргономичный паяльник, работающий на бутане. Бак для газа повышенной прочности. Конструктивные особенности модели позволяют работать при любых погодных условиях.
Технические характеристики:
- пьезоподжиг путем нажатия одной кнопки;
- регулировка мощности в диапазоне от 25 до 130 Ватт;
- возможность непрерывного использования в течение двух часов;
- установление температуры жала до уровня плавления припоя в течение 30 секунд;
- работа в двух режимах (пайка припоем и разогрев пламенем);
- антистатическое исполнение (ESD);
- 2,4 мм паяльное жало (в комплекте) + доп жала (опционально);
- заправка бутаном.
Газовый паяльник Portasol ProPiezo 75 (PP-1)
Высококачественный легкий и эргономичный паяльник, работающий на бутане.
Технические характеристики:
- регулируемая мощность 15-75 Вт;
- пьезо поджиг;
- время непрерывной работы около 90 минут (на 1 заправке);
- максимальная температура жала – 580 °С;
- максимальная температура горелки – 1300 °С;
- максимальная температура сопла – 625 °С;
- антистатическое исполнение (ESD).
Данные модели так же поставляются в комплектах Kit – с насадками: скошенные жала, насадка «горячий нож», Сопла для термоусадочных трубок, насадки для работы с открытым пламенем, газоструйной трубкой Вентури.
Вне зависимости от типа работы, при котором будет использоваться газовый паяльник, следует выбирать модели известных марок. Стоит принять тот факт, что при покупке дешевых и не качественных изделий, работа может разочаровать от низкой стоимости паяльника.
