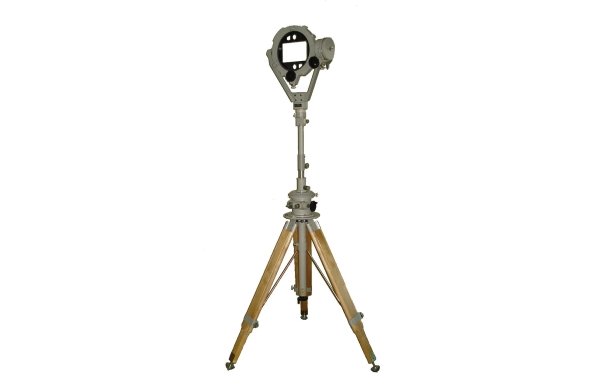

Опорно-поворотное устройство МНИПИ ОПУ-2

Артикул: 1-16813

ОПУ предназначено для ориентации измерительных антенн по азимутальному углу, углу места и углу плоскости поляризации в лабораторных, заводских и полевых условиях.

ОПУ предназначено для ориентации измерительных антенн по азимутальному углу, углу места и углу плоскости поляризации в лабораторных, заводских и полевых условиях.

• Угол поворота по азимуту от 0° до 360° с отсчётом 0,1°
• Угол поворота по углу места от минус 30° до плюс 90° с отсчётом 0,1°
• Угол поворота плоскости поляризации от минус 95° до плюс 95° с отсчётом 1°
• Высота установки оси механизма ориентации от 1,35 до 2,5 м. Примечание – Максимальная высота определена при установленной стойке, полностью выдвинутом плавном механизме подъема и полностью выдвинутых до упора ногах, раздвинутых на угол 30° к оси азимутального механизма.
• Плавная регулировка высоты оси механизма ориентации 0,25 м
• По прочности при климатических и механических воздействиях устройство опорно-поворотное (ОПУ) соответствует нормам группы 6 ГОСТ 22261-94
• Габаритные размеры ОПУ - 1687х2500 (приведены в развернутом состоянии при максимальной высоте. Размер Ø1687 – диаметр описанной окружности по вершинам треугольника, занимаемого ОПУ на горизонтальной площадке)
• Рабочие условия эксплуатации ОПУ:
температура окружающего воздуха от минус 50 до плюс 60° С
• Масса ОПУ – 19,5 кг
