Описание и характеристики
Программная опция синхронизации и декодирования последовательного протокола 14,1 ГГб/с, включая 8b/10b и 64b/66b для осциллографов серии LabMaster 10Zi
Аппаратный запуск для скорости передачи данных до 14,1 Гбит / с
• Встроенная система выравнивания сигнала для высокой надежности и стабильности синхронизации.
• Синхронизация по 80-битному шаблону NRZ
• Синхронизация по символам 8b/10b и 64b/66b
- Комплексный запуск по шаблону, блоку, символу и примитиву
- Запуск по недопустимым символам
- Синхронизация при выполнении ошибок несоответствия

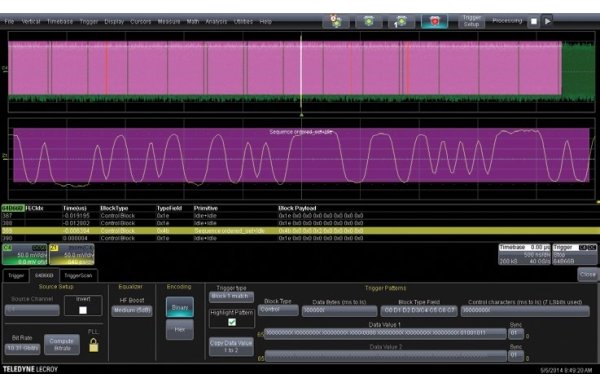

• Декодирование 8b/10b и 64b/66b с интуитивно понятным, легко читаемым наложением декодирования на сигнал
• Идеально для:
– PCI Express®
– SAS
– Serial ATA
– USB 3.0
– DisplayPort
– DVI
– HDMI
– Ethernet
– FibreChannel
– IEEE 1394B
– InfiniBand
– Serial Rapid IO (SRIO)
– XAUI
