26 июля 2024

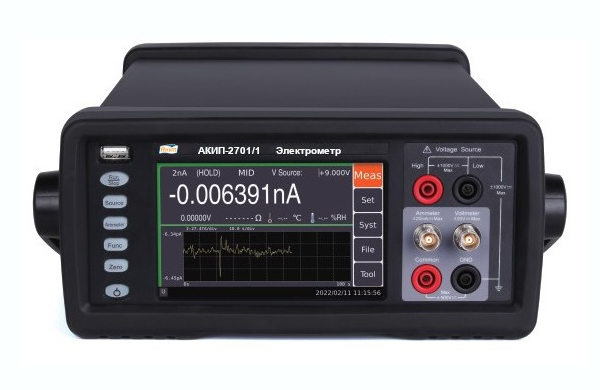

Прецизионный измеритель малых токов и больших сопротивлений АКИП-2701

Представляем новые электрометры АКИП-2701 в линейке средств измерений под торговой маркой АКИП™, которые поддерживают высокоточные измерения постоянного напряжения, силы тока, электрического заряда и сопротивления в различных сферах науки, производства и материаловедения, отладки готовых электронных продуктов и выходного контроля. Инженерам-разработчикам удалось обобщить опыт разработки и проектирования электронных схем в целях выпуска электрометров (фемто / пикоамперметров) с разрешением 6 ½ разряда для различных сценариев прецизионных испытаний.

Новая серия электрометров АКИП-2701 имеет высокие технические характеристики и параметры, обладает мощными функциями анализа и обработки данных, позволяя максимально повысить достоверность тестирования. Новинки обеспечивают минимальное разрешение по току 0,1 фА (АКИП-2701/1, АКИП-2701/3), что соответствует текущим потребностям в большинстве прикладных приложений.

Измерители представлены 4 моделями, которые имеют одинаковый диапазон измерений постоянного тока до 20 мА, но отличаются набором измерительных режимов и функциональными возможностями. Наиболее функциональной является модель АКИП-2701/1, в которой совмещены функции вольтметра, фемтоамперметра, электрометра, измерителя высокого сопротивления, измерителя температуры и влажности.

Встроенный источник постоянного напряжения до ±1000 В позволяет измерять сопротивление до 1 ПОм (1015 Ом) есть в моделях АКИП-2701/1 и АКИП-2701/2, и обеспечивает воспроизведение выходного напряжения ступенчатой формы и развертку по списку, выдачу выходного напряжения прямоугольной формы. Электрометры работают с хорошо зарекомендовавшими себя аксессуарами для измерения высокого сопротивления, в том числе с триаксиальными измерительными проводами, входящими в стандартный комплект поставки. Питание всех модификаций осуществляется от сети переменного напряжения.

Серия оснащена 5-дюймовым сенсорным цветным ЖК-дисплеем с графическим пользовательским интерфейсом, который предоставляет несколько вариантов просмотра данных. В дополнение к числовому формату данные также можно просматривать в виде графика, гистограмм и тренда. Эти возможности передней панели облегчают регистрацию переходных процессов и обеспечивают возможность быстрого статистического анализа без использования ПК. Высокая скорость измерений до 20 мс/ FAST (1 PLC) при частоте выборки 20000 Гц позволяет регистрировать переходные процессы, выводить на дисплей вольтамперные характеристики.

Новинки поддерживают различные функции, такие как тестирование с заданием пределов допуска, измерения с использованием математической обработки данных. Серия АКИП-2701 поддерживает подключение по интерфейсам RS232, USB, GPIB, LAN с использованием команды SCPI для программирования и автоматизации измерений с помощью внешнего ПК.

Области применения измерителей малых токов серии АКИП-2701:

  • Материаловедение (исследования биоматериалов, керамики, эластомеров, тонких пленок, диэлектриков, электролитов, сегнетоэлектриков, графена, металлов, органических материалов, наноматериалов, полимеров, полупроводников и др.).
  • Устройства и электронные компоненты (измерение характеристик конденсаторов, резисторов, диодов, первичных преобразователей, транзисторов, включая тонкопленочные и на углеродных нанотрубках, оптоэлектронных приборов, фотоэлементов и др.).
  • Электронные/неэлектронные системы (установки ионно-лучевой литографии, электронно-лучевые установки для экспонирования, средства обнаружения, анализаторы взвешенных частиц, встраиваемые прецизионные приборы и др.).
Параметр измерения Фемтоамперметр / Электрометр / Измеритель высокоомных сопротивлений Пикоамперметр/ Измеритель сопротивления изоляции Фемтоамперметр Пикоамперметр
АКИП-2701/1 АКИП-2701/2 АКИП-2701/3 АКИП-2701/4
Индикация
Измерение
тока
0,1 фА - 20 мА 1 фА - 20 мА 0,1 фА - 20 мА 1 фА - 20 мА
Нижний предел изм. тока 20 пА 2 нА 20 пА 2 нА
Измерение сопротивления 1 ПОм 10 ТОм - -
Измерение напряжения 1 мкВ - 20 В 1 мкВ - 20 В - -
Измерение заряда 1 фК - 2 мкК - - -
Измерение температуры - -
Измерение влажности - -
Источник напряжения ±1000 В ±1000 В - -
