Отмывка печатных плат и трафаретов

Для обеспечения наилучшей надежности и уменьшения отказов печатных узлов, а также для качественного нанесения влагозащитных покрытий следует проводить отмывку печатных плат от всех типов загрязнений, в том числе ионных. При нанесении паяльной пасты через трафарет возникает необходимость очистить его от высохших остатков паяльной пасты в углах апертур. Их недостаточная отмывка в дальнейшем может сказаться на качестве нанесения паяльной пасты и, соответственно, повлиять на надежность печатных узлов из-за таких дефектов, как растекание паяльной пасты, эффект «надгробного камня» и пр.

Преимущества ультразвуковой отмывки (рис. 1):

• возможность глубокой очистки деталей любой сложности;
• простота технологического процесса;
• отсутствие «ручных» операций;
• очистка труднодоступных участков изделий без «теневых зон»;
• возможность эффективной безреагентной мойки;
• безопасность процесса;
• минимальное время очищения деталей;
• качественное удаление с поверхности любых загрязнений;
• высокая степень автоматизации.

Рис. 1. Отмывка с помощью ультразвука

Использование ультразвуковых ванн и модульных систем различной конструкции широко распространено в промышленности и сервисных центрах. Единственный недостаток метода — некоторые ограничения по применению, связанные с физической природой самого ультразвука. В первую очередь, это ограничение относится к электронной промышленности, так как интенсивное воздействие акустических колебаний способно повредить такие элементы, как кварцевые резонаторы, пьезокристаллы, танталовые конденсаторы и др.

Следует также отметить постоянное увеличение спроса российских предприятий на оборудование для отмывки печатных узлов. Руководители многих компаний уже осознали необходимость ухода от отмывки печатных узлов и других изделий в спирто-бензиновой смеси, связанной с проблемами утилизации, защитой экологии окружающей среды и охраной здоровья, и успешно начали использовать технологию отмывки на водной основе.

Принцип действия ультразвука

Действие ультразвука основано на высокочастотных колебаниях, которые вызывают кавитацию жидкости, поэтому ее действие распространяется только на поверхности изделий, погруженных в жидкость. На поверхности отмываемых изделий образуются микроскопические кавитационные пузырьки, создающие гидравлические удары, которые эффективно удаляют любую грязь.

Концентрированные отмывочные жидкости используются для уменьшения поверхностного натяжения воды, за счет чего повышается эффективность кавитации. Отмывочное средство необходимо подбирать в соответствии с типом удаляемых загрязнений и материалом, из которого изготовлены отмываемые предметы. Например, щелочные отмывочные средства рекомендуются для очистки от жира и масел; нейтральные — для очистки хрупких материалов; кислотные — для очистки от ржавчины и окислов.

Типовая технология отмывки ПП с помощью ультразвука

Отмывку в ультразвуке можно разделить на четыре стадии, которые должны пройти печатные платы:

• ультразвуковая (УЗ) отмывка;
• предварительное ополаскивание;
• финишное ополаскивание;
• сушка.

Рассмотрим подробно каждую из стадий:

• УЗ-отмывка в растворе: вода + отмывочная жидкость. На этой стадии рекомендуется использовать систему замкнутой фильтрации отмывочного раствора для увеличения времени его жизни. Ванна заполняется отмывочным раствором: концентрат отмывочной жидкости (7–12% от общего объема состава) разводится водой. Перед погружением корзины с печатными платами в раствор его необходимо нагреть до температуры +50… 60 °С. После извлечения корзины из ванны ее нужно задержать на несколько минут в подвешенном состоянии, чтобы дать отмывочному раствору стечь обратно в ванну.
• Предварительное ополаскивание в дистиллированной или обычной воде. Воду нагревают до температуры +50… 60 °С и регулярно меняют, во избежание загрязнения отмывочным раствором из первой ванны. После извлечения корзины с печатными платами из ванны для ополаскивания ее также задерживают на несколько минут, чтобы дать воде стечь обратно в ванну.
• Финишное полоскание в деионизованной или дистиллированной воде. На этой стадии также необходима замкнутая система фильтрации и, дополнительно, система регенерации воды (если применяется деионизованная вода). Если нет системы регенерации, то требуется регулярно добавлять свежую деионизованную воду, что в итоге значительно повлияет на конечную стоимость процесса отмывки. Вода на этой стадии отмывки может быть холодной или нагретой. Нагретая вода ускорит процесс сушки, но необходимо убедиться, что система регенерации допускает использование горячей воды.
• Сушка горячим воздухом. Для этого обычно используются специализированные ванны из той же серии, что и предыдущие, однако также широко применяются сушильные шкафы с принудительной конвекцией.

Общие сведения и рекомендации при работе с ультразвуком

Ванны ультразвуковой отмывки предназначены для очистки изделий с твердой поверхностью в производстве, техобслуживании, лабораториях, ювелирных мастерских и т. д.

Как правило, максимальный уровень заполнения ванны — 5 см от верхнего края. Стандартная концентрация отмывочной жидкости — 7–12% (определяется степенью загрязненности изделия). Оптимальная температура отмывки — +50… 60 °C.

Приблизительное время нагрева отмывочной жидкости до +50… 60 °C — около 0,5–1,5 ч (в зависимости от объема ванны и мощности нагревателей). Длительное использование ультразвука повышает температуру жидкости.

Стандартное время отмывки — около 5–15 мин. Рекомендуется всегда, когда это возможно, закрывать ультразвуковую ванну специальной крышкой, для исключения попадания излишних загрязнений в ванну и защиты от брызг.

После загрязнения и замены отмывочной жидкости на несколько минут выключается ультразвук, для дегазации жидкости. Также нельзя забывать очищать рабочую поверхность ванны от загрязнений. Излишние отложения загрязнений снижают мощность воздействия ультразвука и отрицательно влияют на эффективность отмывки.

Для отмывки любых изделий лучше всего использовать корзину. Это защитит дно ванны от повреждений и значительно продлит срок ее службы. Располагать отмываемые изделия следует таким образом, чтобы в них не оставался воздух. Отмывать мелкие изделия рекомендуется в стеклянных стаканах, погруженных в ванну. При этом в стаканах можно использовать другую отмывочную жидкость, в том числе более агрессивную. После отмывки в ультразвуке изделия сразу ополаскивают и сушат.

В зависимости от степени испарения и загрязненности изделий необходимо регулярно добавлять воду и отмывочный концентрат.

Если к ванне подключена система фильтрации, то нужно установить минимальную скорость потока, чтобы эта система не мешала работе ультразвука. Фильтрующее отделение следует очищать вручную или с помощью маслосборника (если он имеется), а также рекомендуется регулярно проверять состояние фильтров.

Отмывочный концентрат

«ТМ-РемРад» является универсальным высококонцентрированным низкопенным щелочным средством на водной основе (рис. 2), разработанным для отмывки печатных плат от загрязнений, возникающих в процессе изготовления и сборки. Цель такой отмывки — удаление канифольного флюса, паяльной пасты, трубчатого припоя, жировых отложений, масел, графитовых смазок, полировальных паст, а также нефтепродуктов, сажи, пыли и других остатков. Этот концентрат обладает хорошим моющим, обезжиривающим и эмульгирующим действием. Он характеризуется высоким ингибирующим эффектом. Эффективно работает в воде любой жесткости и температуры (+25… 80 °C). Не оказывает отрицательного воздействия на обрабатываемые поверхности. В химическом отношении стабилен в воде и на воздухе, не разлагается с выделением вредных веществ (биоразлагаем). «ТМ-РемРад» с успехом прошел испытания на предприятии «НИИ ДАР» в 2008 году.

«ТМ-РемРад» — это уникальная отмывочная жидкость, которая поставляется в виде концентрата, что снижает стоимость готового раствора. «ТМ-РемРад» признан самым недорогим и эффективным отмывочным средством среди аналогов.

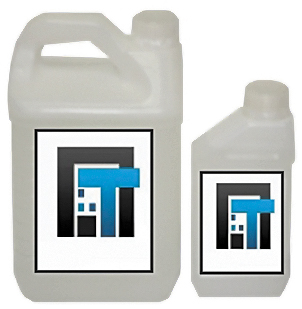

Рис. 2. Отмывочный концентрат «ТМ-РемРад»

Технические характеристики:

• Оптимизированная смесь органических растворителей, антиресорбент, ингибитор коррозии, ПАВ.
• Внешний вид: прозрачная слабоокрашенная жидкость.
• Плотность: около 0,96 г/cм³ при температуре +20 °С.
• Значение рН: около 11,5 (для 1%-ного раствора в дистиллированной воде при температуре +20 °C).

Меры предосторожности:

• При работе с рабочими растворами — соблюдать обычные меры предосторожности по обращению с моющими средствами;
• При работе с концентратом:
• хранить в плотно закрытых емкостях в местах, недоступных для детей;
• при попадании на кожу или слизистую оболочку глаз обильно промыть их водой;
• не смешивать с щелочными, кислотными и дезинфицирующими средствами.
• Среднее время жизни отмывочной жидкости в ванне — до шести месяцев (если при отмывке использовать систему фильтрации), но в основном оно зависит от количества отмываемых в ней изделий и степени их загрязненности.

Очищающий раствор необходимо тщательно удалить с поверхности плат при ополаскивании. Ополаскивание плат желательно проводить в два этапа: первый в обычной или дистиллированной подогретой воде, окончательный — в подогретой или холодной дистиллированной или деионизованной воде. Применение систем качения (вертикальное возвратно-поступательное перемещение корзины в отмывочной жидкости) на этапе ополаскивания и деионизованной воды для окончательного полоскания улучшает качество отмывки.

В зависимости от особенностей конкретного процесса параметры температуры, концентрации отмывочного раствора и времени отмывки и ополаскивания могут варьироваться. Финальным этапом отмывки является сушка с обдувом.

Оборудование для ультразвуковой очистки

Далее мы более подробно рассмотрим оборудование для отмывки на примере систем компании Elmasonic (Германия) и Aqueous (США).

Это оборудование используется для:

• Очистки различного рода электронных компонентов и печатных плат.
• Удаления остатков паяльных паст (в том числе засохших) со всеми типами флюсов (безотмывные, канифольные, водорастворимые, в том числе свинцовые и бессвинцовые), а также всех незастывших SMT-клеев с плат (при дефектном нанесении), трафаретов, экранов с полностью или частично открытыми апертурами, в том числе с мелким шагом (fine-pitch), без риска повреждения тонких трафаретов.
• Очистки очков и их частей.
• Очистки канцелярских принадлежностей: перьевых ручек, ручек с кисточками и т. д.
• Очистки ювелирных украшений, бриллиантов, браслетов, цепочек от ключей и т. п.
• Очистки медицинских инструментов и принадлежностей.
• Очистки литых металлических изделий.
• Дегазации, смешивания, диспергирования, эмульгирования и растворов.

Оборудование для отмывки применяется:

• на предприятиях по производству электроники;
• на ремонтных предприятиях в автомобильной и электронной промышленности;
• на предприятиях, выпускающих комплектующие изделия;
• на предприятиях, выпускающих ювелирные изделия;
• в медицинских учреждениях и стоматологических клиниках;
• в исследовательских лабораториях и т. д.

Система очистки Elmasonic

Ассортимент стандартного ультразвукового оборудования для очистки компании Elma является самым большим в мире. На базе многолетнего опыта, инноваций и индивидуального ноу-хау Elma создала современную технологию для всех видов очистки.

С помощью модульных серий довольно просто построить линию отмывки с требуемым качеством очистки изделий. Также необходимо отметить, что базовые модульные линии отмывки в любое время могут быть улучшены дополнительными мойками с необходимыми параметрами и транспортным роботом для автоматизации. Это позволяет мелкосерийным производствам легко дополнить и перестроить оборудование, переходя к средне- и крупносерийному выпуску продукции.

Рассмотрим серии оборудования производства Elma.

Устанавливаемая частота колебаний (25–130 кГц), создаваемая ультразвуковыми излучателями, обеспечивает не разрушающую изделия операцию отмывки.

Ультразвуковая отмывка может осуществляться как ручным, так и автоматизированным способом (с применением транспортеров для перемещения корзин с изделиями), с возможностью установки и поддержания температуры жидкости во время цикла отмывки (+20… 80 °С).

В зависимости от модели и серии машины емкость моечных ванн может колебаться от 0,5 до 300 л. Существует несколько видов серий и моделей систем отмывки Elma, различающихся:

• внешними габаритами;
• объемом рабочей емкости;
• мощностью и количеством УЗ-излучателей;
• функциональностью;
• возможностью подогрева жидкости и поддержания требуемой температуры в ванне в течение цикла отмывки;
• скоростью подогрева жидкости (мощностью нагревателей);
• возможностью изменения частоты ультразвука в ванне;
• лабораторным или промышленным исполнением;
• потребляемой мощностью.

Серия Elmasonic S

В установках серии Elmasonic S (рис. 3) используются:

• Два подвида ванн: с подогревом (S300Н) и без подогрева (S300).
• 13 типовых размеров ванн: от 0,8 до 90 л.

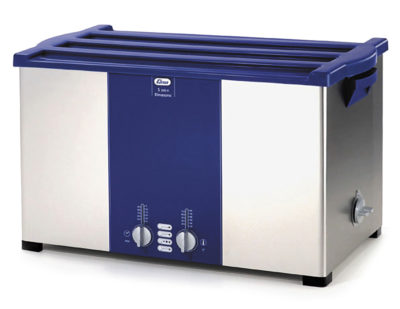

Рис. 3. Ультразвуковая ванна S300H

Вес ванн — от 2 до 45 кг. Ручки для переноса имеются лишь у ванн объемом от 2,75 л (ручки находятся снаружи).

Дополнительные функции:

• Sweep — режим частотной модуляции;
• Degas — дегазация.

Серия Elmasonic P

В установках серии Elmasonic P все ванны — с подогревом. Выпускается шесть типовых размеров ванн: от 2,75 л (P30H, рис. 4) до 30 л (P300Н). Вес ванн — от 3,3 до 11 кг. Ручки для переноса имеются у всех ванн (они расположены снаружи).

Рис. 4. Ультразвуковая ванна P30H

Дополнительные функции:

• Sweep — режим частотной модуляции.
• Degas — дегазация.
• Pause — прерывает работу ультразвука.
• Autostart — автоматический старт при достижении установленной температуры.
• Pulse — увеличение пиковой мощности ультразвука.

Серия Elmasonic X–tra

В установках серии Elmasonic X-tra также все ванны — с подогревом. Выпускается четыре типовых размера ванн: от 3 л (X-tra 30H, рис. 5) до 14 л (X-tra 150H). Эффективный объем — от 2,75 до 10 л. Ванны имеют эргономичные жаростойкие ручки для переноса, повернутые вовнутрь.

Рис. 5. Ультразвуковая ванна X-tra 30H

Особенности:

• Ванны изготовлены из новой, стойкой к кавитации, нержавеющей стали. (Гарантия на герметичность ванны — 3 года.)
• Более мощные нагреватели и высокая эффективная мощность ультразвука.
• Удобный слив через трубу с правой стороны ванны.

Дополнительные функции:

• Два режима очистки:
• интенсивный — для усиленной очистки;
• мягкий — для бережливой очистки чувствительных материалов.
• Sweep (режим частотной модуляции) действует по умолчанию.

Серия Elmasonic X–tra Basic

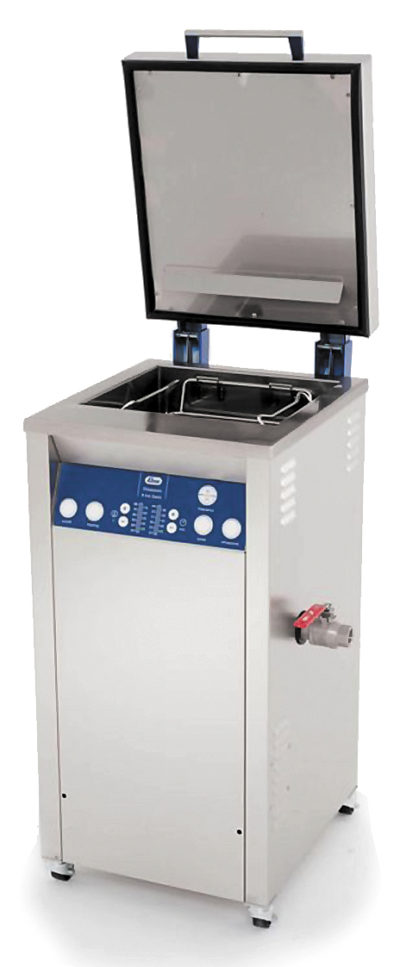

В установках серии Elmasonic X-tra Basic (рис. 6) также все ванны с подогревом. Имеется шесть типовых размеров ванн: от 30 л (X-tra Basic 300) до 253 л (X-tra Basic 2500).

Рис. 6. Ультразвуковая ванна X-tra Basic 550

Особенности:

• Ванны изготовлены из новой, стойкой к кавитации, нержавеющей стали. (Гарантия на герметичность ванны — 3 года.)
• Все мойки установлены на роликах.
• Съемная крышка (по желанию: откидная крышка на петлях в шумозащитном исполнении).
• Корзина может быть подвешена в ванне или установлена в позиции drip-off слива оставшейся жидкости.
• Управление: эргономичное, легкое. Элементы управления расположены удобно. Защита от брызг.

Дополнительные функции:

• Два режима очистки:
  — предварительный — для усиленной очистки;
  — финишный — для бережливой очистки чувствительных материалов.
• Sweep (режим частотной модуляции) действует по умолчанию.
• Pulse — увеличение пиковой мощности ультразвука (опционально).
• Автоматический запуск ультразвука при достижении необходимой температуры отмывочной жидкости.

Серия Elmasonic Ti–H Basic

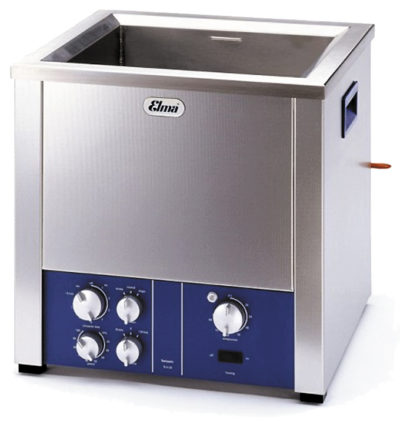

Как и в моделях предыдущих серий, в установках серии Elmasonic Ti-H Basic (рис. 7) все ванны с подогревом. В серии имеется девять типовых размеров ванн: от 4,7 л (Ti-H-5) до 180 л (Ti-H-160). Эргономичные жаростойкие ручки для переноса сделаны вовнутрь.

Рис. 7. Ультразвуковая ванна Ti-H-15

Особенности:

• Ванны изготовлены из новой, стойкой к кавитации, нержавеющей стали. (Гарантия на герметичность ванны — 3 года.)
• Все мойки установлены на роликах.
• Съемная крышка из нержавеющей стали (по желанию: откидная крышка на петлях для акустической и теплоизоляции).
• Простое управление и контроль, поворотные ручки для настройки ультразвука, мощности, температуры и времени.
• Термостатическое изменение температуры.

Дополнительные функции:

• Sweep —режим частотной модуляции;
• Degas — дегазация;
• регулировка мощности ультразвука.

Серия Elmasonic XL

В установках серии Elmasonic XL все ванны используются с подогревом. Есть три типовых размера ванн: от 140 л (XL1200, рис. 8) до 300 л (XL2700).

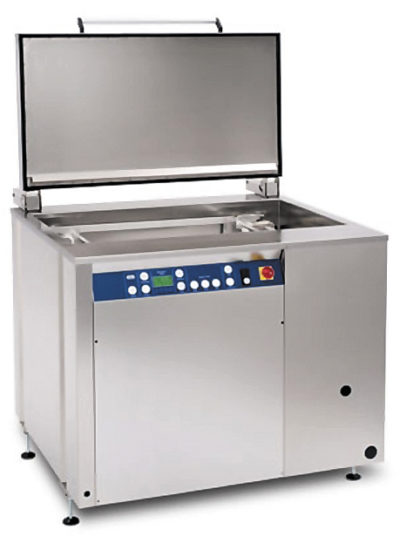

Рис. 8. Ультразвуковая ванна XL 1200

Особенности:

• Ультразвук может поступать со дна или стенок ванны (с двух или трех сторон).
• Управляемая область кавитации: с двусторонним ультразвуком. Управление областями кавитации необходимо для оптимального распространения звукового поля.
• Дополнительный отсек для перелива верхнего слоя жидкости, что позволяет подсоединять маслоотделитель.
• Опционально: устройство качения, встроенное в опорную раму, для ускоренного удаления частиц грязи в ванне очистки (включая положение корзины drip-off для стекания капель).
• Опционально: откидная шумоизолирующая крышка для понижения уровня шума.

Дополнительные функции:

• Sweep —режим частотной модуляции;
• Degas — дегазация;
• Pulse — увеличение пиковой мощности ультразвука;
• регулировка мощности ультразвука от 10 до 100%.

Серия Elmasonic X–tra LSM

Установки серии Elmasonic X-tra LSM (рис. 9) были разработаны специально для очистки изделий в воспламеняемых растворителях с температурой воспламенения 55 °C и выше. Модели соответствуют RFI, WEEE и RoHS директивам, а также нормам, установленным техническим надзором ФРГ.

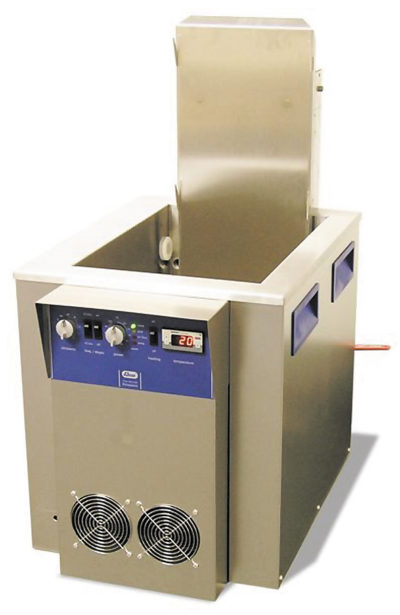

Рис. 9. Ультразвуковая ванна X-tra LSM

Все ванны — с подогревом. Есть два типовых размера ванн: 28 л (X-tra 250) и 60 л (X-tra 550). Они имеют эргономичные жаростойкие ручки для переноса, повернутые вовнутрь.

Особенности:

• Датчик уровня с контролем уровня наполнения.
• Воздухозаборник для встроенной системы вентиляции.
• Защита от брызг для панели управления.
• Контроль и управление всеми функциями в одном месте.

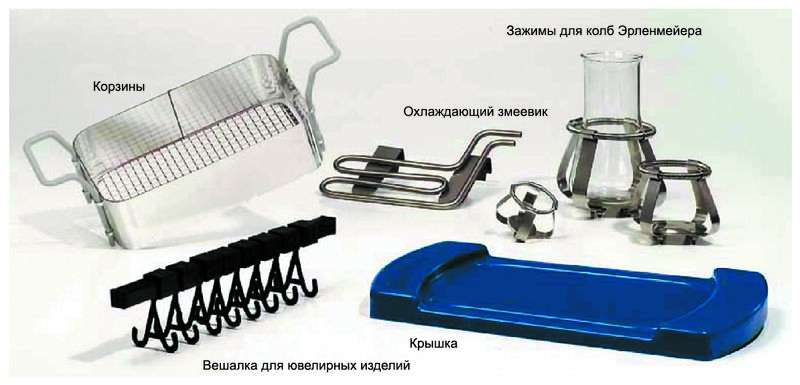

• Опциональные аксессуары: охлаждающий змеевик, рама для вытяжки, система качения и т. п.

Дополнительные функции:

• Degas — дегазация;
• бесступенчатая регулировка мощности ультразвука.

Серия Elmasonic X-tra line pro

Компания Elma разрабатывает и индивидуальные решения с серийными компонентами — от ручных до полностью автоматизированных систем очистки (рис. 10). Все ванны — с подогревом. Есть пять типовых размеров (от одинарной мойки до полностью автоматизированной системы): от 32 л (X-tra pro 300) до 165 л (X-tra pro 1600).

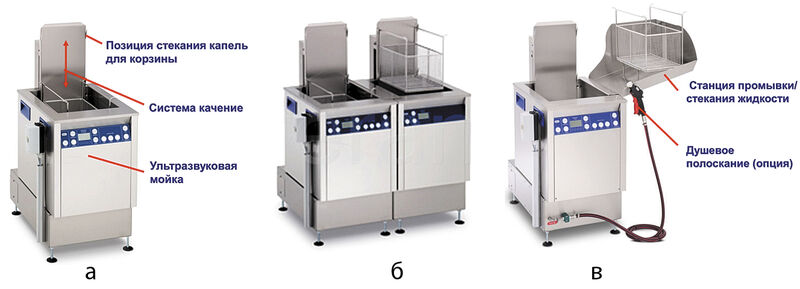

Рис. 10. Модульные системы серии X-tra line pro:
а) X-tra Flex1 (отдельная УЗВ X-tra pro 550);
б) X-tra Flex2 (УЗВ и ванна ополаскивания X-tra pro 550);
в) УЗВ X-tra pro 550 с фартуком для ополаскивания и душевым пистолетом

Особенности:

• Модульная конструкция для индивидуальной компоновки под соответствующую задачу очистки.
• Возможно расширение линии дополнительными модулями при изменении требований к очистке.
• Возможна предварительная очистка растворителями в ультразвуковой мойке X-tra LSM.
• Все модули (ультразвуковые мойки, ванны промывки и сушильные камеры Elmasonic X-tra pro) оснащены ЖК-дисплеем с легкой интуитивной навигацией в меню. Дисплей отображает все фактические и заданные значения.
• Возможность сохранения до пяти программ. Все модули могут соединяться посредством интерфейсных шин.
• Управление на каждом модуле.

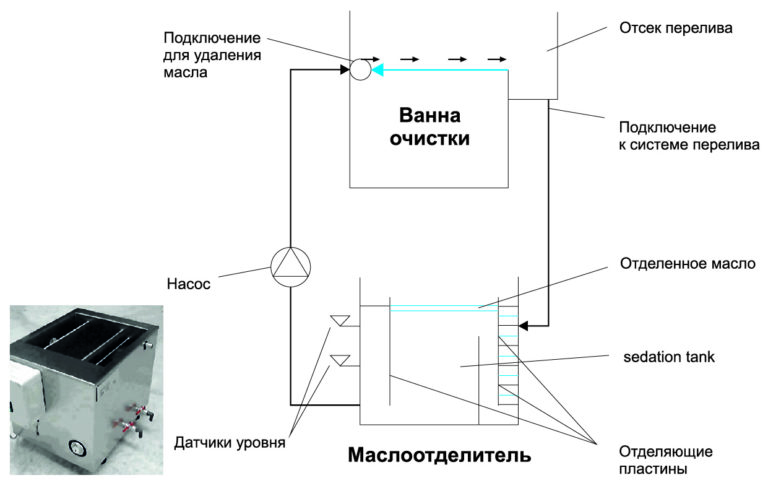

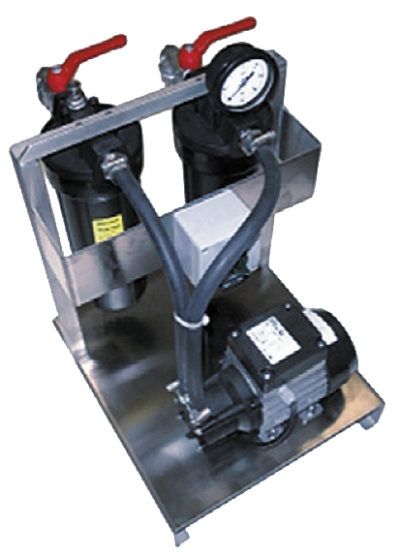

• Дополнительные периферийные узлы: насос-фильтры, маслоотделители и системы водоподготовки.

Опционально:

• Управление и мониторинг всего модульного и периферийного оборудования можно осуществлять через центральный промышленный компьютер.
• Система очистки может быть оборудована транспортным роботом для автоматизации. Даже линии очистки, изначально имеющие ручное управление, могут быть модифицированы автоматическим транспортным роботом.
• Есть устройство качения, встроенное в опорную раму, для ускоренного удаления частиц грязи в ванне очистки (включая положение корзины drip-off для стекания капель).
• Станция промывки (фартук для ополаскивания) с душевым устройством.

Дополнительные функции:

• Sweep — режим частотной модуляции;
• Degas — дегазация;
• Pulse — увеличение пиковой мощности ультразвука;
• регулировка мощности ультразвука.

Серия Elmasonic X-tra line precission

Это модульная система для промышленной ультразвуковой чистовой очистки оптических линз, точной оптики и стеклянных подложек. Все ванны — с подогревом. Есть два типовых размера ванн: 30 (л X-tra precision 300) и 55 л (X-tra precision 550, рис. 11). Возможно расширение линии: от одинарной мойки до полностью автоматизированной системы.

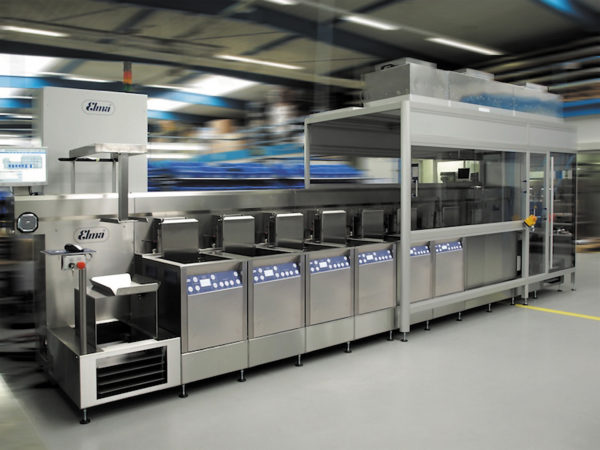

Рис. 11. Автоматизированная линия отмывки на базе моек X-tra line precision 550

Модульная конструкция удобна при индивидуальной компоновке для соответствующей задачи очистки. Возможно расширение линии дополнительными модулями при изменении требований к очистке.

Все модули (ультразвуковые мойки, ванны промывки и сушильные камеры Elmasonic X-tra line precision) оснащены ЖК-дисплеем с легкой интуитивной навигацией в меню. Дисплей отображает все фактические и заданные значения. Управление на каждом модуле.

Опционально: управление и мониторинг всего модульного и периферийного оборудования можно осуществлять через центральный промышленный компьютер. Даже линии очистки, изначально имеющие ручное управление, могут быть модифицированы автоматическим транспортным роботом.

Особенности:

• Круглые края ванны, что облегчает очистку ванны от загрязнений.
• Опционально: устройство качения, встроенное в опорную раму, для ускоренного удаления частиц грязи в ванне очистки (включая положение корзины drip-off для стекания капель).
• Дополнительные периферийные узлы: насос-фильтры, маслоотделители и системы водоподготовки.

Дополнительные функции:

• Sweep —режим частотной модуляции (опционально);
• Degas — дегазация (опционально);
• Pulse — увеличение пиковой мощности ультразвука (опционально);
• регулировка мощности ультразвука.

Модели серии S

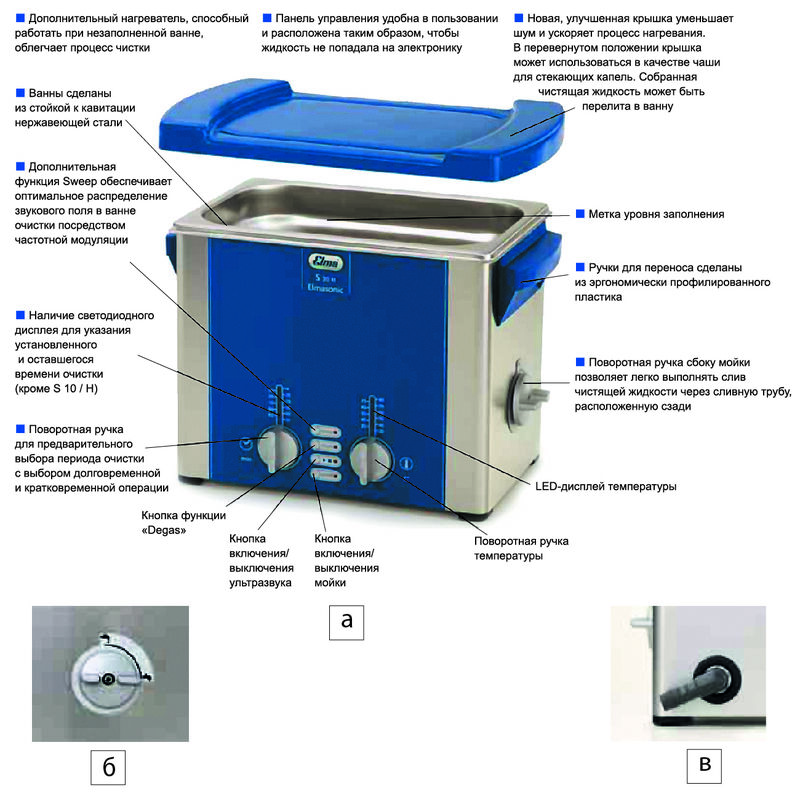

Ультразвуковые мойки Elmasonic S (рис. 12) обладают всеми известными на данный момент времени техническими возможностями. Параметры ультразвуковой очистки постоянно улучшаются и совершенствуются с новыми сериями ультразвуковых моек. Используемые материалы и надежная технология продлевают срок службы таких систем. Новый дизайн сочетает высокую функциональность с современным внешним видом.

Рис. 12. Модельный ряд ультразвуковых ванн серии S

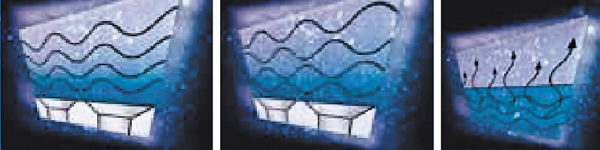

В основе процесса очистки ультразвуком лежит высокоэффективная система преобразователей фирмы Elma, генерирующая частоту ультразвуковых волн 37 кГц (рис. 13а).

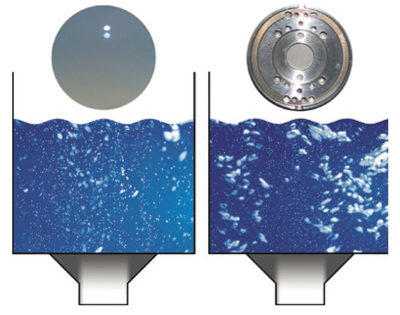

Функция Sweep (рис. 13б), разработанная в лабораториях Elma, гарантирует распространение гомогенного звукового поля посредством непрерывной смены звуковых максимумов.

Функция Degas (рис. 13в), доступная на новых мойках, эффективно ускоряет процесс дегазации свежеприготовленной очищающей жидкости. Режим Autodegas рекомендуется включать перед началом процесса очистки, а Degas применяют для специальных задач. Оба режима можно включать вручную.

Рис. 13. Дополнительные функции:
а) ультразвук;
б) sweep;
в) degas

Мойки Elmasonic S доступны в 13 типовых размерах: от 0,5 до 90 л. Все они оборудованы высокоэффективными ультразвуковыми преобразователями последнего поколения с частотой ультразвука 37 кГц (табл. 1).

Рис. 14. Ванна серии S:
а) подробное описание элементов;
б) ручка слива;
в) позиционируемая сливная труба

Мойка автоматически выключается после 12 часов работы. Съемный сетевой кабель со штепселем (на всех моделях, кроме S 450Н и S 900Н) позволяет легко и безопасно выполнять транспортировку ванны.

Качество ультразвуковых моек Elmasonic S гарантируется знаком Elma «Сделано в Германии». Процесс очистки может быть включен вручную или автоматически (терморегулируемый). С помощью поворотной ручки можно изменять настройки температуры: в пределах +30… 80 °C с шагом деления 5 °С. Заданная и фактическая температура жидкости отображаются на светодиодном дисплее (кроме S 10/H).

Системы имеют практичные вспомогательные аксессуары:

• корзины для всех размеров моек;
• пластиковая крышка (кроме S 450H и S 900H);
• вставная крышка из нержавеющей стали для одного или двух лабораторных стаканов;
• лабораторные стаканы;
• погружаемые корзины из хосталена или нержавеющей стали;
• держатель инструмента и пробирки;
• электрическая сушка горячим воздухом (дополнительная единица) (рис. 15);
• держатель инструмента для литровых колб растворителя ЖХВД.

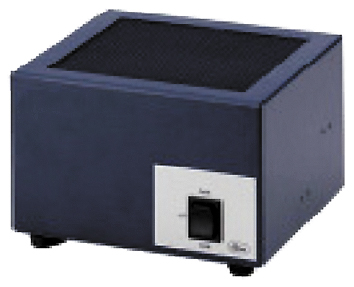

Рис. 15. Электрическая сушка

Корзины с ручками, покрытые пластиком, вешалка для ювелирных изделий с настраиваемыми крючками, охлаждающий змеевик, зажимы для колбы Эрленмейера или новая крышка — все это облегчит отмывку различных изделий (рис. 16).

Истинная ценность тщательно разработанных продуктов будет оценена по достоинству только во время их использования.

Рис. 16. Вспомогательные аксессуары

Модели серии X-tra line pro

Оборудование выпускается в виде модульной конструкции (рис. 17), позволяющей самостоятельно сконфигурировать вариант, соответствующий конкретной задаче очистки. Это означает, что если в технологическом процессе произошли какие-то изменения, недостающие компоненты можно купить отдельно. Покупатель может приобрести любой комплект — от простой одинарной мойки до полностью автоматизированной системы очистки.

Максимальные габариты деталей определяются размерами ванны, выполненной из высококачественной нержавеющей стали, а точнее — корзины для ванны. Модель X-tra pro 300 при объеме 32 л имеет корзину с габаритами 245×255×165 мм. Для сравнения: для модели X-tra pro 1600 эти параметры, соответственно, таковы: 165 л и 438×524×360 мм.

Рис. 17. X-tra line pro 550 (вид сзади)

Достоинства:

• Оптимальная конструкция модулей.
• Возможность предочистки растворителями в ультразвуковой мойке.
• Многочастотная технология (25/45 или 37/130 кГц).
• Гибкое управление мощностью.
• Функция Pulse для сложных задач очистки.
• Функция Sweep для однородного распределения звукового поля.
• Функция Degas для быстрой дегазации чистящих жидкостей.
• Простота в обслуживании.
• Экономичность.
• Эргономичность управления.
• Умеренная цена.

К основным модулям относятся:

• ультразвуковые мойки;
• ванны промывки (ополаскивания);
• сушильные камеры (горячим воздухом, вакуумная или инфракрасная сушка).

Все компоненты соединяются между собой посредством интерфейсных шин, а управление может осуществляться либо автономно, либо через центральный процессор комплекса. При необходимости можно дополнить установку опциональными агрегатами, такими как сенсорная панель управления, устройство качения, насос-фильтр и др.

Дополнительные модули:

• маслоотделитель ÖA;
• узел насос-фильтр FP250;
• система водоподготовки Elmapur.

Маслоотделитель ÖA

Использование маслоотделителей позволяет продлить срок службы промывочной жидкости, повысить эффективность процесса отмывки изделий и сократить затраты на промывочную жидкость. Имеются две модели: ÖA100 (100 л) и ÖA200 (200 л).

Назначение:

• удаление эмульсий масла;
• продление срока службы отмывочной жидкости;
• усиление мощности очистки;
• постоянное качество ванны (чистота), впоследствии постоянные результаты очистки;
• низкое потребление свежей воды и энергии;
• низкое потребление химических реагентов.

Принцип работы маслоотделителя приведен на рис. 18.

Рис. 18. Маслоотделитель и принцип его действия

Насос-фильтр FP250

Насос-фильтр (рис. 19) применяется для быстрой фильтрации и циркуляции моющего раствора. Они имеют несколько разновидностей, которые можно выбрать в зависимости от требуемой производительности, вида фильтруемой жидкости (этапа отмывки) и т. д.

Рис. 19. Насос-фильтр FP250

Назначение:

• фильтрация частиц грязи для продления срока службы ванн очистки;
• увеличение мощности ультразвука;
• постоянное качество;
• минимальные затраты, благодаря снижению количества отработанной воды и низкому энергопотреблению;
• подходят для различных сред очистки.

Система водоподготовки Elmapur

Системы водоподготовки Elmapur (рис. 20) используются для получения деионизованной воды (третий этап). Такая вода нужна для ополаскивания изделий после отмывки в промывочной жидкости и предварительного ополаскивания водопроводной или дистиллированной водой.

Рис. 20. Система водоподготовки Elmapur

Имеются различные конфигурации систем водоподготовки по производительности: от 100 до 2400 л/ч (рис. 21).

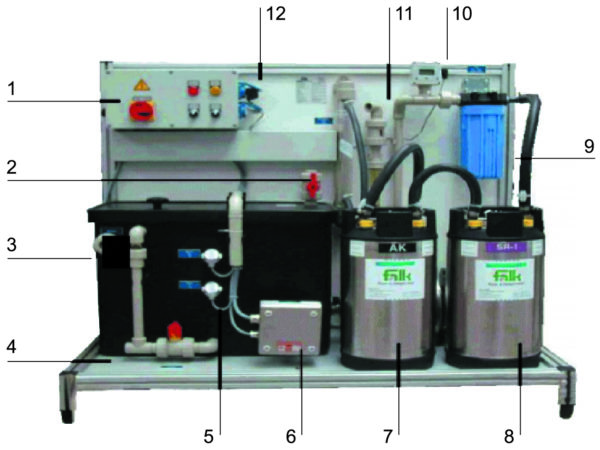

Рис. 21 Система водоподготовки Elmapur 85:
1 — блок управления;
2 — вход для подключения водопроводной воды;
3 — резервуар (объем 85 л): включает подводящую/отводящую систему труб, систему перелива, контроль уровня жидкости, защиту от сухого запуска, нагрев;
4 — слив, система перелива;
5 — датчики уровня;
6 — нагреватель;
7 — бак с активированным углем DIA 2000 АК (нержавеющая сталь, объем 17 л);
8 — бак с ионообменной смолой DIA 2000 SR(нержавеющая сталь, объем 17 л);
9 — фильтр тонкой очистки (1 мкм);
10 — датчик проводимости: цифровой дисплей; диапазон измерений 0–20 мкСм/см;
11 — выход для подачи деионизованной воды;
12 — разъемы для подключения датчика проводимости и системы ультрафиолетовой дезинфекции (для удаления микроорганизмов с помощью УФ-света)

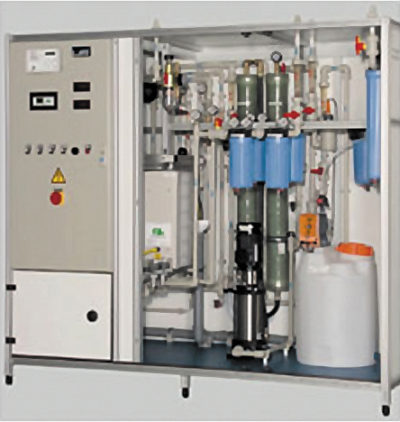

При необходимости оснащения участка отмывки более производительной системой водоподготовки можно заказать систему Elmapur с более высокой производительностью (рис. 22).

Рис. 22. Автоматизированная линия отмывки на базе моделей серии X-tra pro 550

Две модульные системы, приведенные на рис. 23, построены из модулей Elmasonic X-tra line precision. Индивидуальные модульные единицы могут быть перестроены и скомпонованы разными способами.

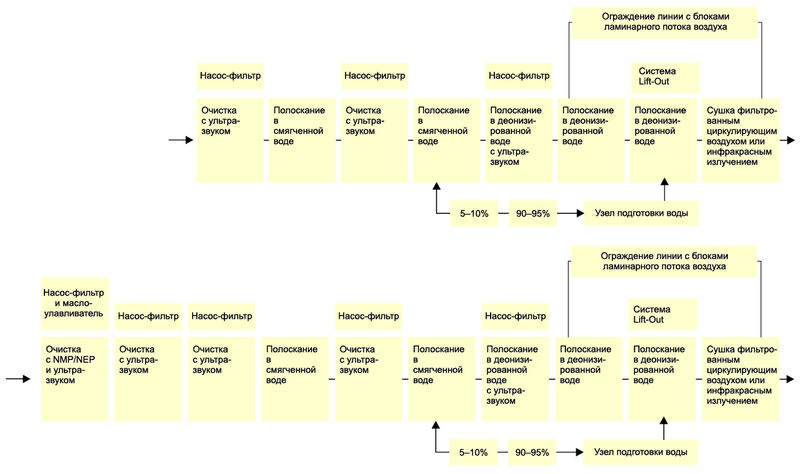

Рис. 23. Схема работы:
а) модульной компоновки для очистки перед нанесением покрытий на базе X-tra line precision;
б) комбинированной модульной компоновки для очистки перед техническим контролем и нанесением покрытий на базе X-tra line precision

Репутация компании Elma основана не только на разработке и производстве оборудования, но также на сервисе и поддержке. Компания прошла сертификацию согласно стандарту DIN EN 9001. Elma представляет бизнес, ориентируемый на клиента, и гарантирует высокую надежность продукта.

Ультразвуковые системы очистки трафаретов компании Aqueous

При ультразвуковой технологии очистки используются управляемые ультразвуковые волны для удаления остатков паяльных паст (в том числе засохших) со всеми типами флюсов (безотмывные, канифольные, водорастворимые, в том числе свинцовые и бессвинцовые), а также всех незастывших SMT-клеев с плат (при дефектном нанесении), трафаретов и экранов с полностью или частично открытыми апертурами, в том числе с мелким шагом (fine-pitch), без риска повреждения тонких трафаретов.

Ультразвуковая энергия достаточно деликатна, чтобы не повредить тонкие детали, но очень эффективна при удалении даже высохших паст на трафаретах с мелким шагом.

Полуавтоматические системы ультразвуковой очистки StencilWasher предназначены для очистки трафаретов, экранов или удаления опечаток со сборок, размеры которых достигают 736×736 мм (29″×29″). Модели оснащены резервуарами для отмывки и ополаскивания из нержавеющей стали, программируемым таймером цикла очистки, системой фильтрации растворов отмывки и ополаскивания, насосами слива раствора, а также ручным пульверизатором (душем) для ополаскивания и воздушным ножом для сушки. Эти системы используют несколько боковых преобразователей частотой 40 кГц для эффективной очистки трафаретов/опечаток. На преобразователи производитель дает 10-летнюю гарантию.

Есть три модели систем очистки трафаретов на выбор.

StencilWasher ECO

Эта система предназначена для удаления всех типов паяльных паст (в том числе бессвинцовых) и обеспечивает отмывку, ополаскивание и сушку. StencilWasher ECO (рис. 24) оснащена таймером очистки, ручным пульверизатором для полоскания и «воздушным ножом» для сушки.

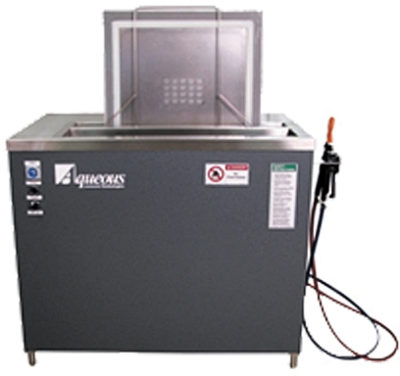

Рис. 24. Система StencilWasher ECO

StencilWasher LD

Система StencilWasher LD (рис. 25) способна удалить остатки всех типов паяльных паст (в том числе бессвинцовых) и незатвердевшего клея и оснащена системой фильтрации и рециркуляции раствора. После цикла отмывки раствор фильтруется и используется повторно, что увеличивает время жизни моющего раствора. После завершения этапа ополаскивания жидкость фильтруется и выпускается в слив.

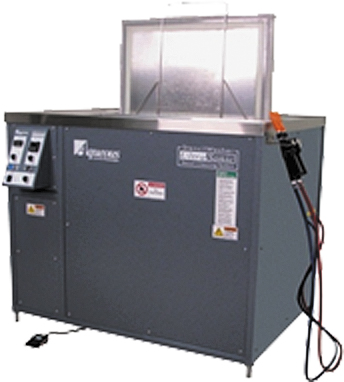

Рис. 25. Система StencilWasher LD

StencilWasher CLR

Система StencilWasher CLR (рис. 26) служит для удаления остатков всех типов паяльных паст (в том числе бессвинцовых) и незатвердевшего клея и оснащена системой фильтрации и рециркуляции раствора (табл. 2). После цикла отмывки раствор фильтруется и используется повторно. После этапа ополаскивания водой жидкость фильтруется, деионизируется и используется повторно, благодаря встроенной в замкнутый контур системе регенерации воды для ополаскивания.

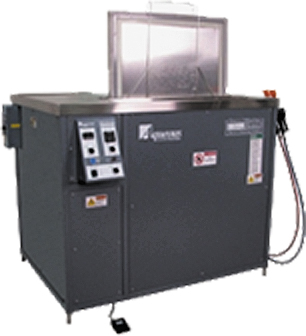

Рис. 26. Система StencilWasher CLR

Мы уверены, что оценив все возможности представленных систем, специалисты смогут сделать правильный выбор, учитывая особенности конкретного производства.
